1. Introduction to X-rays and Detection:
    Fundamentals and Context in Non-Destructive Testing



The use of X-rays in Non-Destructive Testing (NDT) represents one of the most established and sophisticated techniques for structural inspection of materials.

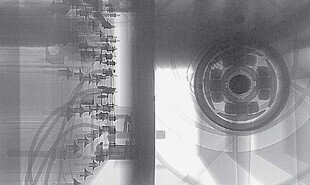

Industrial radiography, based on the transmission and absorption of X-rays, enables the identification of internal defects without compromising the integrity of the examined component.

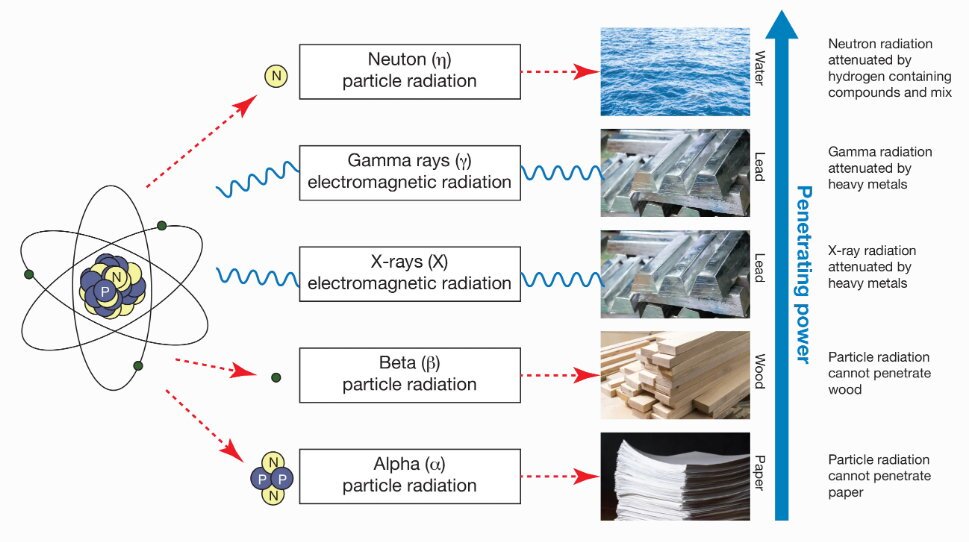

1.1 When atoms become radioactive, they can emit different types of radiation,

Technological progress, particularly in the field of detectors, has revolutionized the quality, speed, and reliability of radiographic inspections, evolving from analog technologies to highly specialized digital systems.

This transformation has taken place over decades of technological innovation, leading to the development of detectors that are increasingly sensitive, precise, and adaptable to various industrial needs.

In particular, the evolution of detectors has directly impacted the effectiveness of NDT, contributing to the reduction of detection errors, increased productivity of inspection processes, and the possibility of integrating controls with automated and intelligent systems.

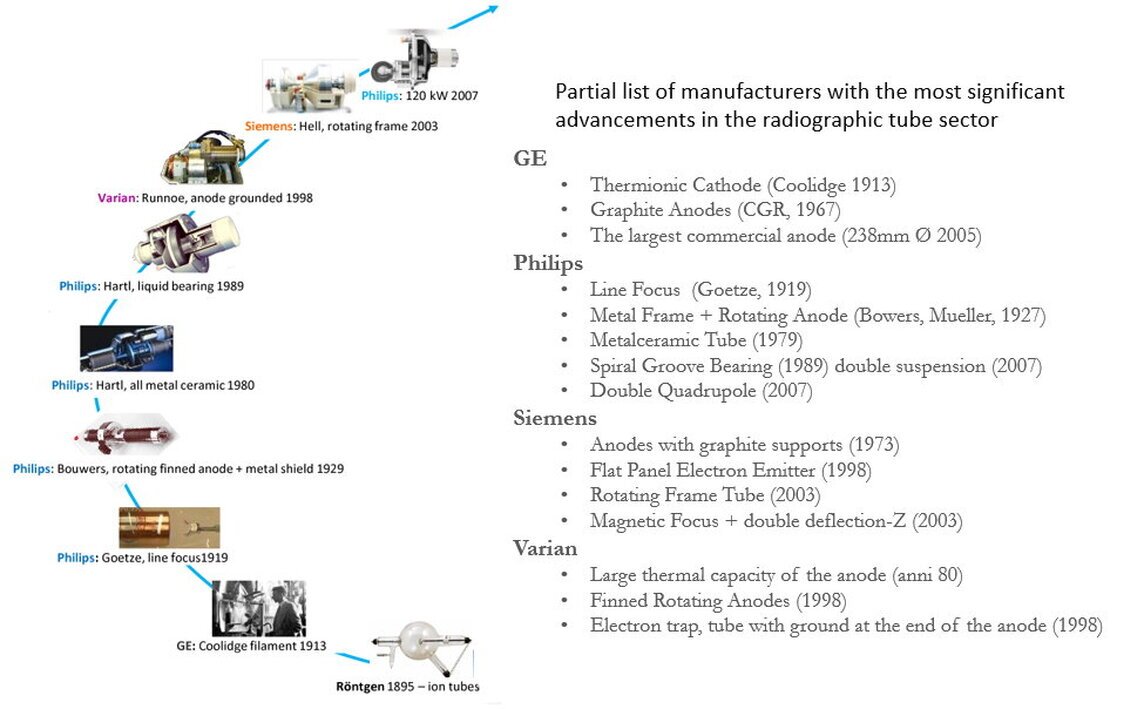

X-rays, discovered in 1895 by Wilhelm Conrad Röntgen, immediately found applications in the medical field, but their potential in NDT emerged strongly in the 20th century, especially in the aerospace, energy, and mechanical industries.

Detectors, initially based on photographic films, have evolved to include solid-state technologies, photon counting systems, and multi-energy solutions capable of providing detailed and analytical readings of the internal composition of materials.

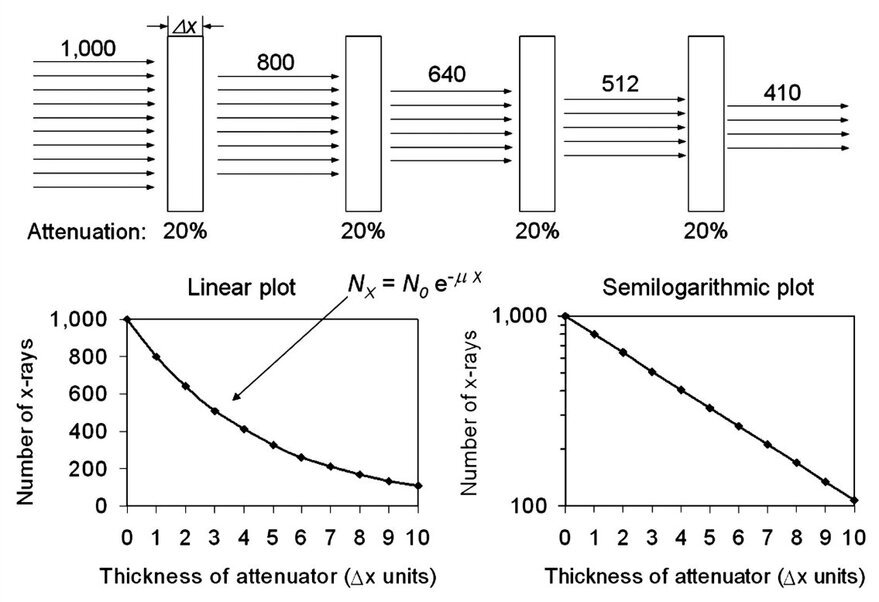

1.2 Monoenergetic X-rays are transmitted through different layers of an attenuator with an attenuation coefficient, μ, of 20% per unit thickness. Attenuation occurs exponentially, as illustrated by the graph (bottom left) showing transmitted primary X-rays as a function of the attenuator thickness. In the semilogarithmic graph (bottom right), the exponential curve appears as a straight line for the mono energetic X-ray beam.

This article aims to explore, with a technical-scientific approach, the entire spectrum of X-ray detection technologies currently available and under development, starting from the fundamental physical concepts and moving towards advanced applications in the most critical industrial sectors.

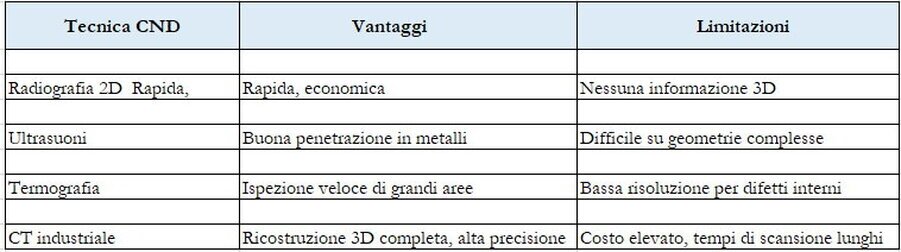

The NDT context requires reliable, repeatable, and precise solutions capable of adapting to components of varying sizes, different materials, and complex geometries.

The selection of the most suitable detector depends not only on the physical characteristics of the material to be analyzed, but also on the type of defect sought, the spatial and energy resolution required, the necessary acquisition speed, and the environmental conditions during inspection.

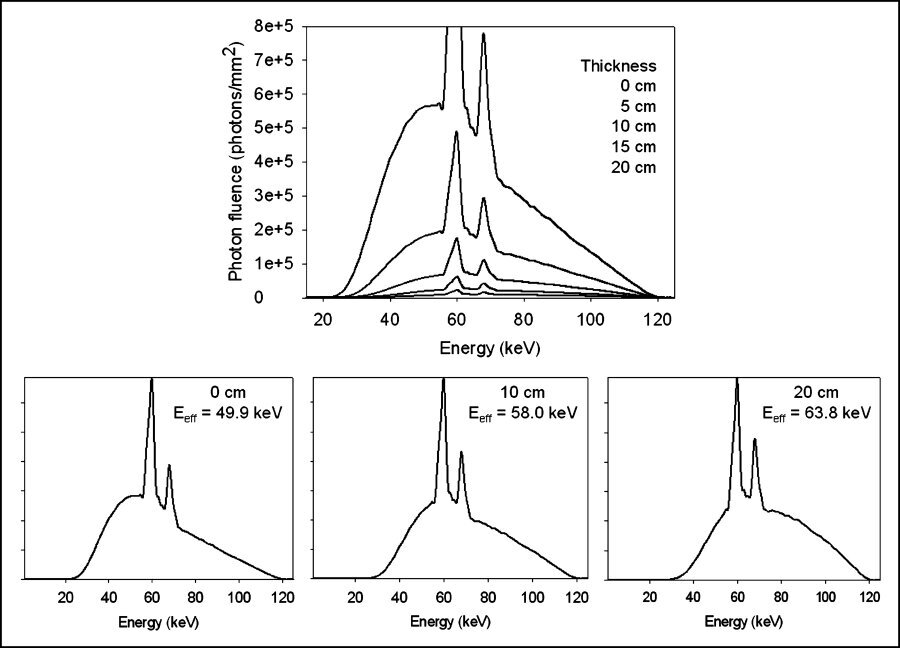

1.3 The transmitted bremsstrahlung spectrum changes its energy distribution and photon fluence following X-ray attenuation. (Top) The curve shows the spectrum of 120 kVp transmitted through soft tissue (water) thicknesses of 0, 5, 10, 15, and 20 cm, illustrating the continuous decrease in photon number and the shift of the spectrum toward a higher effective energy. (Bottom) The variation of effective energy is shown more clearly for each transmitted spectrum normalized to the peak energy of the transmitted X-rays in the individual graphs.

In an increasingly digitalized, connected, and automated industrial world, the adoption of innovative detectors allows for improved final product quality, reduced production times and costs, and guarantees compliance with increasingly stringent safety standards.

Modern detectors no longer merely provide a two-dimensional image of the inspected object, but allow for three-dimensional data, spectral information, and even quantitative assessments of the type and severity of detected defects.

Moreover, the integration with artificial intelligence algorithms and advanced analysis software enables intelligent management of acquired data, facilitating automated diagnosis, traceability, and inspection reporting.

In this continuously evolving scenario, understanding the operation, advantages, and limitations of different types of X-ray detectors is essential for researchers, professionals, and industry operators.



1.4 Detection of the luminous field from X-rays to visible light using pixelated arrays of perovskite nanocrystals.

The article is structured into ten sections, each addressing a specific aspect of X-ray detection, starting from the physical bases of radiation-matter interaction, through traditional technologies and advanced semiconductors, up to the latest frontiers represented by perovskite sensors, photon counters, and multi-energy systems.

There are also in-depth discussions on practical applications in various industrial and scientific fields, as well as a concluding reflection on the future prospects of this strategic technology.

Supporting the discussion, comparative tables, technical formulas, practical examples, and critical considerations will be presented to help understand the current state of the art and guide the selection of the most appropriate solution for operational needs.

The choice of detector is never neutral but represents a decisive factor for the success of inspections and the overall quality of the production process.

In an industrial context where competitiveness also relies on the ability to innovate and guarantee high-quality standards, investing in advanced detection technologies is a key element to strengthen safety, traceability, and efficiency in non-destructive testing operations.

2. Physical Principles of X-ray Detection:
   From Interaction with Matter to Electronic Signal



Understanding the physical principles underlying X-ray detection is a fundamental prerequisite for any technological development in the field of non-destructive testing.

When a beam of X-rays strikes a material, the interactions that occur depend mainly on the energy of the incident photons and the atomic composition of the target.

The three main interaction mechanisms are the photoelectric effect, Compton scattering, and, at very high energies, pair production.

 2.1 Illustrative summary of interactions between X-rays and γ-rays.

(A) The primary unattenuated beam does not interact with the material. (B) Photoelectric absorption causes the complete removal of the incident X-ray photon with energy greater than the electron binding energy in its shell, with the excess energy distributed as the kinetic energy of the photoelectron. (C) Rayleigh scattering is an interaction with an electron (or an entire atom) in which no energy is exchanged; the energy of the incident X-rays equals that of the scattered X-rays, with only a small angular deviation in direction. (D) Compton scattering interactions occur with essentially unbound electrons, with energy transfer shared between the recoil electron and the scattered photon, with energy exchange described by the Klein-Nishina formula.



The photoelectric effect predominates at low energies and is particularly useful in high atomic number materials, as the absorption coefficient varies with the cube of the atomic number.

This effect consists of the complete absorption of the photon energy by a bound electron, which is then ejected from the atom.

Its relevance in solid-state detectors is fundamental as it provides high conversion efficiency in high-Z semiconductors.

Compton scattering, dominant in intermediate energy ranges, results in partial photon energy loss and angular deviation, contributing to the generation of a continuous background in detected signals.

2.2 Graph showing the probability distribution of scattering as a function of angle relative to the direction of the incident photon. Three energies (20, 80, and 140 keV) show a relatively isotropic distribution (in all directions) of scattering at low energies, which becomes more peaked (smaller scattering angle) at higher energies.

Finally, electron-positron pair production occurs only for photons with energy above 1.022 MeV and is typically not relevant in standard NDT contexts, although it is important in scientific applications or high-energy environments such as synchrotrons.

Once the photon energy is transferred to matter, it is necessary to convert this event into a readable electrical signal.

There are mainly three energy-to-signal conversion mechanisms: ionization, scintillation, and direct conversion.

Ionization occurs in gas detectors, where the photon passage ionizes gas molecules, generating ion-electron pairs that are collected by electrodes under an electric field.

This principle forms the basis of ionization chambers, Geiger–Müller counters, and proportional detectors, known for their robustness and ability to operate in extreme environments but limited in spatial resolution and energy sensitivity.

Scintillator materials, such as NaI(Tl) or CsI(Tl), emit visible light photons in response to X-ray absorption; the emitted light is then converted into an electrical signal by photomultipliers or solid-state devices like photodiodes.

2.3 Monoenergetic X-rays are transmitted through various layers of an attenuator with an attenuation coefficient, μ, of 20% per unit of thickness. Attenuation occurs exponentially, as illustrated by the graph (bottom left) of primary X-rays transmitted as a function of attenuator thickness. In the semilogarithmic graph (bottom right), the exponential curve is a straight line for the monoenergetic X-ray beam.

This method is widely used for its high detection efficiency and flexibility, although the energy resolution is generally lower compared to direct conversion.

In direct conversion detectors, X-ray photons directly interact with a high-Z semiconductor, generating electron-hole pairs that are collected to form an electrical signal proportional to the absorbed energy.

Materials like cadmium telluride (CdTe) and cadmium zinc telluride (CZT) are paradigmatic examples of this technology, which offers an excellent combination of energy resolution, compactness, and rapid response.

The choice of detection mechanism depends on specific application requirements.

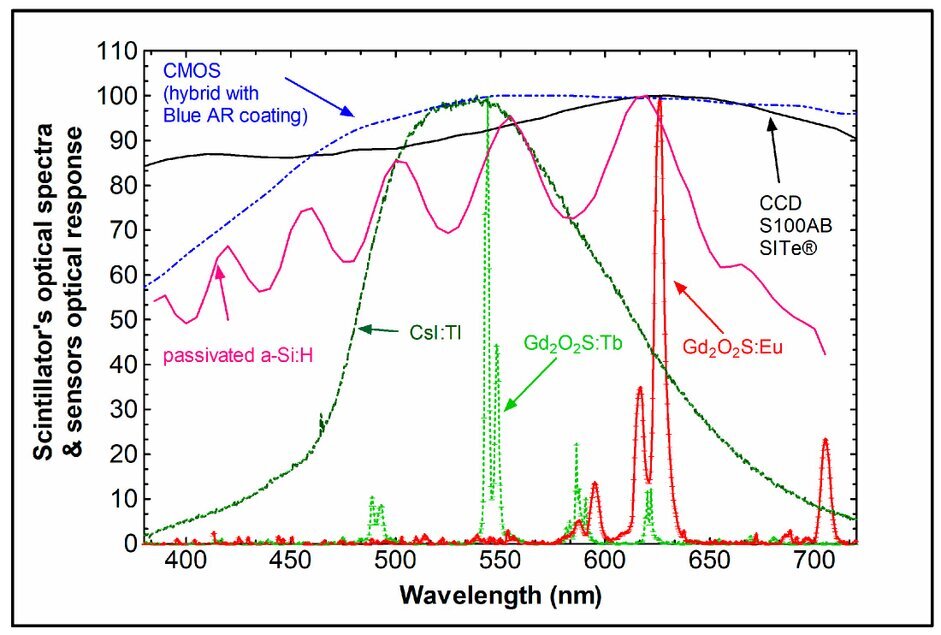

2.4 Emission spectra and spectral sensitivity curves of various luminescent materials and optical sensors.

In industrial NDT, for example, high absorption efficiency and good spatial resolution are essential, as well as compatibility with high-radiation environments and the capability to operate in real-time.

Detector performance can be described in terms of quantum efficiency (QE), energy resolution, response time, signal linearity, and temporal stability.

Moreover, electronic background noise, the ability to operate in counting or integration mode, and resistance to saturation or pile-up effects are crucial parameters to assess the suitability of the detection system.

The fundamental equations describing radiation attenuation derive from the Lambert-Beer law, which explains the reduction in the intensity of a beam attenuated according to the thickness of the material traversed and its attenuation coefficient.

The relationship is expressed by the formula:





where:

• I is the transmitted intensity,
• I₀ is the initial intensity,
• μ is the attenuation coefficient,
• x is the material thickness.



"This model forms the foundation for designing all radiographic and tomographic imaging systems, as it quantifies radiation absorption in materials."

Finally, it is important to emphasize that the combination of physical interaction principles and conversion technologies constitutes the basis on which future innovations are built.





2.5 The relentless research into advanced X-ray detection technologies has been significantly strengthened by the emergence of metal halide perovskites (MHP) and their derivatives, which exhibit remarkable luminescence yield and sensitivity to X-rays. This comprehensive review explores cutting-edge approaches to optimize MHP scintillator performance by enhancing intrinsic physical properties and employing engineering strategies based on radioluminescence (RL), highlighting their potential to develop materials with superior detection capabilities and high-resolution X-ray imaging. Initially, we explore recent research focused on effectively designing the intrinsic physical properties of MHP scintillators, including luminescence yield and response times. Furthermore, we examine innovative engineering strategies involving stacked structures, waveguide effects, circularly polarized chiral luminescence, increased transparency, and fabrication of flexible MHP scintillators, all able to effectively manage RL light for high-resolution, high-contrast X-ray imaging. Finally, we provide a roadmap for next-generation MHP scintillator development, emphasizing their transformative potential in high-performance X-ray detection systems.

With advancements in nanofabrication technologies, readout electronics, and signal processing, modern detectors can not only improve traditional performance but also explore new imaging and analysis modes.

Integration with machine learning algorithms and dynamic calibration based on material type or the incident beam’s energy profile are just some of the directions in which research is moving.

Thus, a deep understanding of physical principles is not merely theoretical but constitutes the indispensable foundation for designing and implementing efficient, reliable solutions tailored to the increasingly complex needs of contemporary non-destructive testing.



3. Traditional Detection Technologies:

    Films, Gas Chambers, and Indirect Scintillators

In the landscape of X-ray detection devices, traditional technologies still hold a significant place today, despite the progressive advancement of digital and high-resolution solutions.Radiographic films, gas chambers, and indirect scintillator detectors represent the historical foundations upon which modern detection systems have been developed.

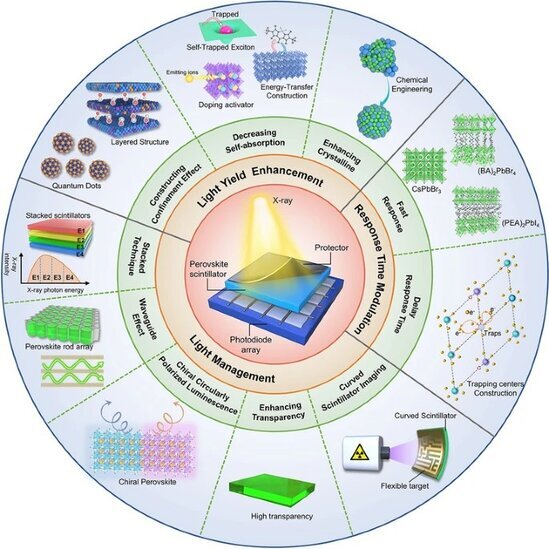

3.1 applications spanning the fields of medical imaging, security surveillance,

scientific research, and non-destructive industrial testing.

Each traditional technology features its own physical architecture, specific mode of interaction with radiation, and consequently a defined performance profile.

Understanding the strengths and limitations of these approaches is essential to evaluate their use in contexts where technological innovation has not yet entirely replaced the proven effectiveness of these systems.

Radiographic films, for example, have been the reference standard in industrial radiography for decades.

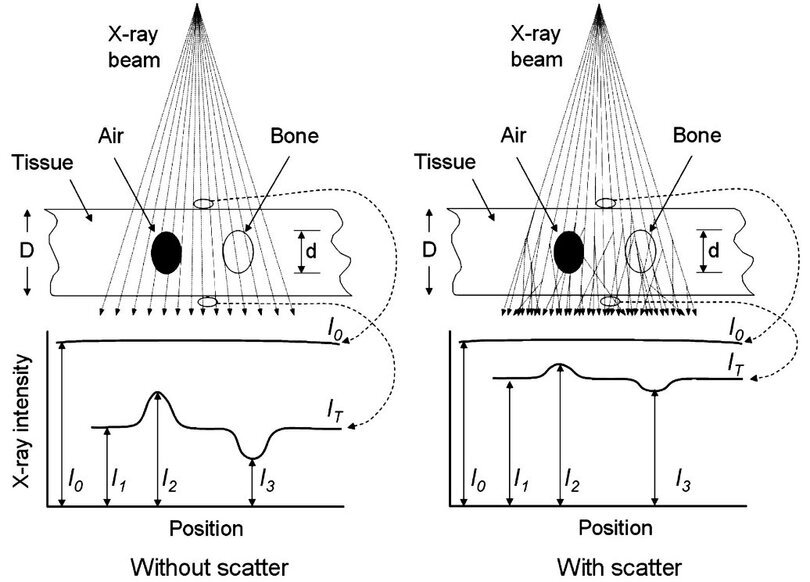

3.2 Ideal projection radiography represents the primary fluence of X-rays transmitted from a point source through the object and incident on the detector, as illustrated on the left for a uniform incident fluence, I0, and transmitted fluences I1, I2, and I3 through tissue, air, and bone, respectively. The subject contrast is the difference between object and background signals, e.g., (I1 - I2)/I1 and (I1 - I3)/I1. On the right, a typical situation in the presence of scatter is shown, demonstrating the loss of subject contrast and a reduced difference between incident and transmitted radiation intensities.



Their operating principle is based on the interaction between X-ray photons and a photosensitive silver halide layer, which undergoes a latent chemical modification upon radiation exposure.

This effect is later developed through chemical processes, producing a high-resolution visible image of the inspected component.

Films offer excellent spatial resolution, which can exceed 50 line pairs per millimeter, making them ideal for detecting very small or thin defects.

However, they have significant disadvantages in terms of logistics, processing times, storage, and the inability to integrate immediately with digital workflows.

Furthermore, quality control heavily depends on operator skill and consistency in development processes, factors that limit reliability in high-productivity industrial environments.

Gas chambers constitute another important category of traditional detectors.

They operate via ionization of the gas contained in a sealed volume, typically argon or xenon, where X-ray photons generate ion-electron pairs collected by electrodes to produce an electrical signal.

Geiger-Müller counters, proportional counters, and ionization chambers are classical examples of this technology.

Although less precise in spatial resolution compared to other solutions, gas chambers are distinguished by their simple construction, robustness, and low cost, making them suitable for environmental monitoring, dosimetry, and applications in harsh environments.

However, their detection efficiency decreases rapidly with increasing photon energy, making them less suitable for imaging thick or very dense materials.

Additionally, they are sensitive to pressure and temperature variations and require frequent calibration to maintain signal consistency.

Indirect scintillation detectors complete the panorama of traditional technologies, representing an intermediate transition between purely analog and digital systems.

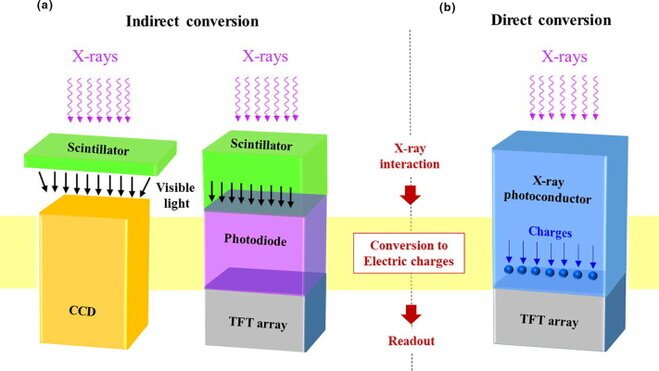

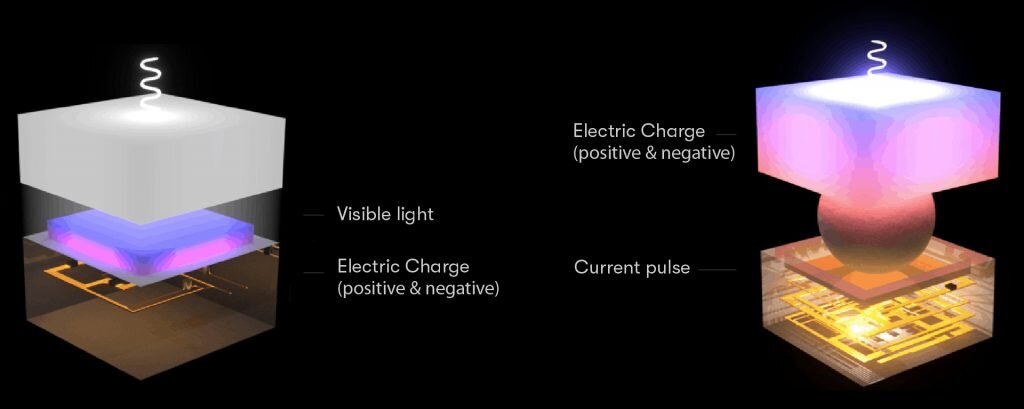

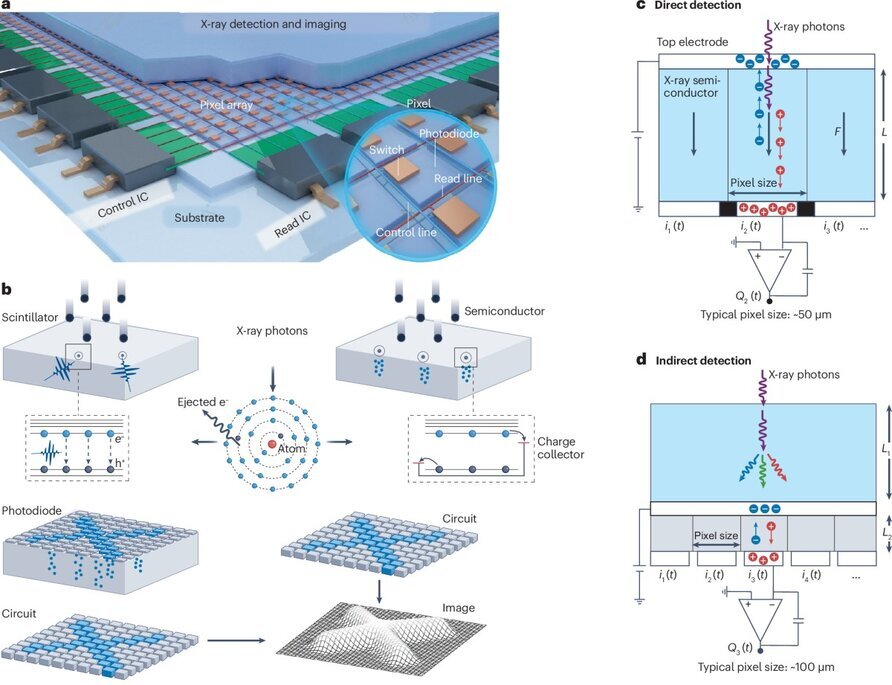

3.3 Depending on their operating mechanism, X-ray detectors can be indirect or direct.





These devices use scintillator materials which, upon interaction with X-rays, emit visible light proportional to the absorbed energy.

The produced light is then converted into an electrical signal via photomultiplier tubes or CCD/CMOS sensors, enabling digital image acquisition.

Common scintillator materials include silver-activated zinc sulfide (ZnS:Ag), thallium-activated sodium iodide (NaI:Tl), and thallium-activated cesium iodide (CsI:Tl), each with different light efficiency, decay times, and density characteristics.

This technology offers good absorption efficiency and acceptable image quality, with the advantage of being integrable into digital chains for real-time visualization and storage.

However, energy resolution is lower compared to direct conversion systems, and image quality may be influenced by detector geometry, internal reflection of the light signal, and optical sensor calibration.

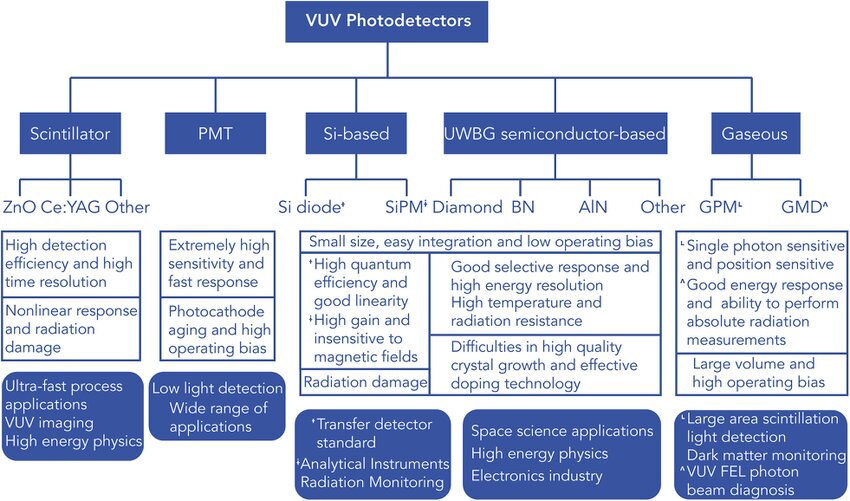

3.4 Summary of all introduced VUV photodetector types

The main advantages (or features), disadvantages (or bottlenecks), and application fields of each detector type are listed (from top to bottom). Note that the specific subject of description has been highlighted.

The use of traditional detectors is still justified in numerous application scenarios.

In contexts where priority is robustness, ease of use, and low cost-such as routine inspection of standard metal components or compliance verification of simple elements traditional technologies remain a valid choice.

Moreover, in situations where digital infrastructures are limited, such as in developing countries or isolated industrial environments, relying on analog solutions remains a reliable strategy.

However, it is clear that the processing, automation, and integration potentials offered by digital detectors increasingly overshadow traditional solutions, reserving them for well-defined operational niches.

In-depth knowledge of the performance, limitations, and optimal operating conditions of these devices is nevertheless indispensable to make informed choices, balancing technological effectiveness with economic and operational constraints.

Future evolution could lead to greater hybridization between traditional and digital elements, leveraging the best of both worlds to achieve reliable and scalable performance across a wide range of application scenarios.

Traditional detectors should not be considered a relic of the past but rather a historically significant component and, in certain cases, a technically valid option even in contemporary inspection practices.

4. Direct Conversion Solid-State Detectors:

    CdTe, CZT and the Evolution of Spectral Precision

The advent of direct conversion solid-state detectors has represented a significant technological leap in the field of X-ray detection, especially for applications where energy precision, compactness, and reliability are essential.

These devices exploit directly the interactions between X-ray photons and semiconductor material to generate electric charges, avoiding the intermediate stages typical of scintillation technologies.

Among the most significant materials used for direct detection are cadmium telluride (CdTe) and cadmium zinc telluride (CZT), both characterized by a high atomic number and good charge carrier mobility, factors that ensure remarkable absorption efficiency even at medium-high energies and spectral resolution superior to conventional detectors.

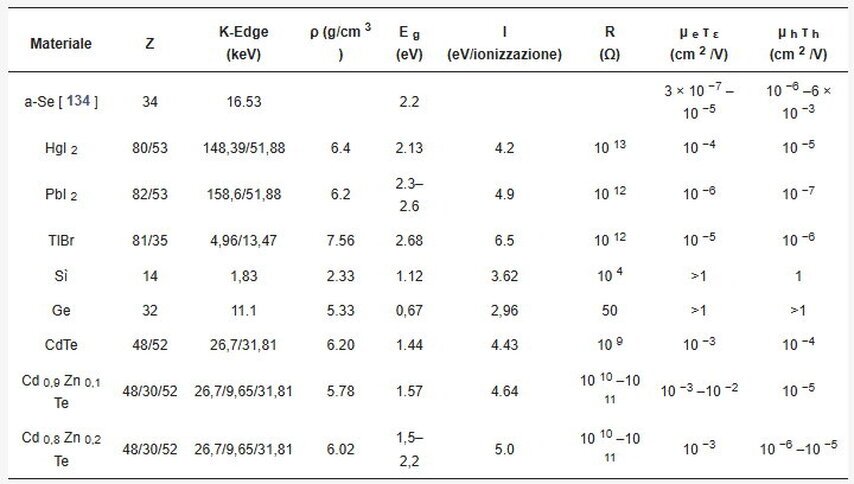

Properties of different detector materials

4.1 Comparison of properties of different detector materials



These materials are distinguished by their ability to operate at room temperature or with moderate cooling, offering good operational stability even in complex industrial contexts.

Their crystalline structure allows efficient collection of generated charges, reducing dispersion phenomena and improving signal linearity.

The intrinsic efficiency of CdTe and CZT is linked to the combination of high density and average atomic number of their constituents, which guarantees strong attenuation power for X-ray photons.

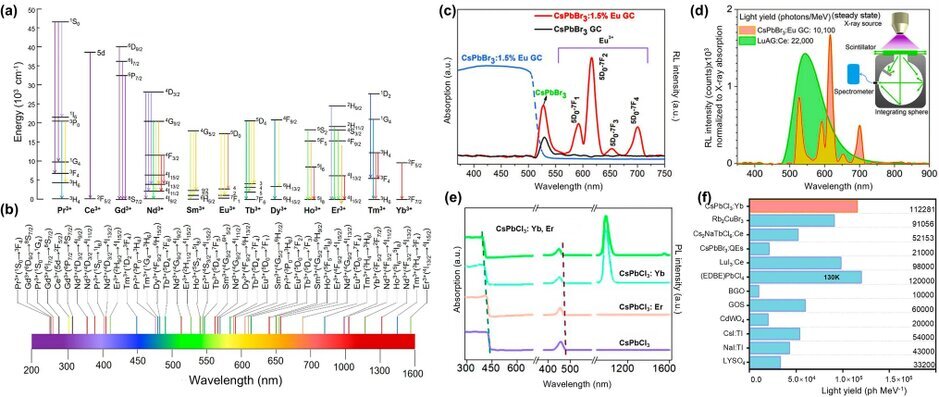

4.2 Lanthanide-doped MHP scintillators:

a Partial diagram of the 4f energy level for trivalent lanthanide activators.

b Main luminescent transitions of lanthanide activators in the electromagnetic spectrum.

c RL spectra of CsPbBr3 CG and CsPbBr3:Eu3+ CG under X-ray excitation.

d Calculation of steady-state light yield of CsPbBr3:Eu3+ CG and commercial LuAG:Ce.

e Absorption spectra, visible emission spectra, and near-infrared emission spectra (λ_ex = 365 nm) of lanthanide-doped and undoped CsPbCl3.

f Comparison of light emission between CsPbCl3:Yb3+ scintillators and various typical scintillators.





This characteristic makes such materials ideal for applications such as spectral computed tomography, medical imaging, quality control in the electronics and aerospace sectors, and even airport security.

In particular, the ability to discriminate photons based on their energy by analyzing the emitted spectrum allows the acquisition of multi-level images capable of distinguishing different materials even when they have similar density or thickness.

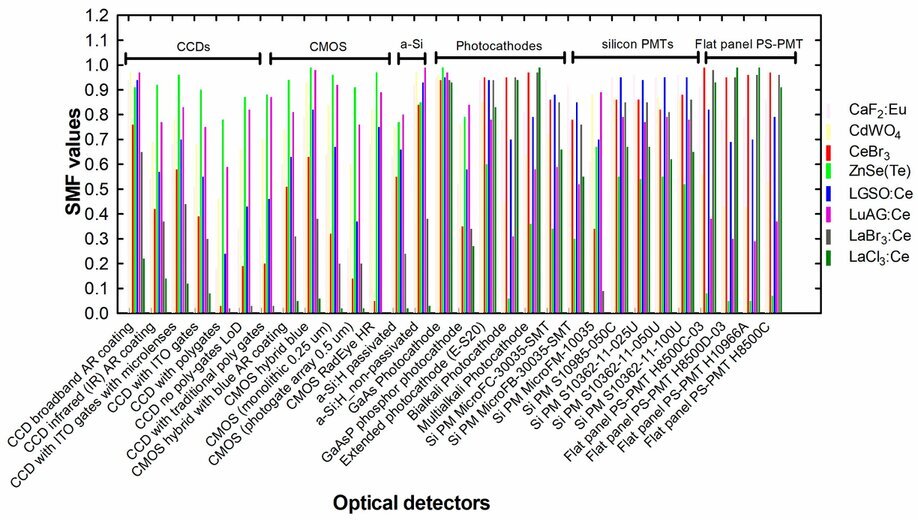

4.3 Spectral matching factors of various combinations of scintillators/optical sensors.

This capability is fundamental, for example, in verifying the integrity of multi-layer electronic circuits or detecting inclusions in high-precision metal alloys.

From an engineering perspective, CdTe and CZT detectors are available as pixelated or strip devices, coupled with integrated readout circuits (ASICs) that allow signal digitization and subsequent processing.

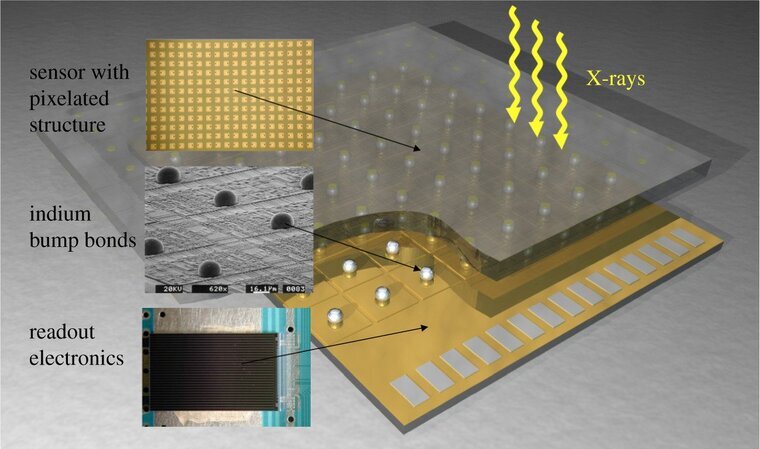

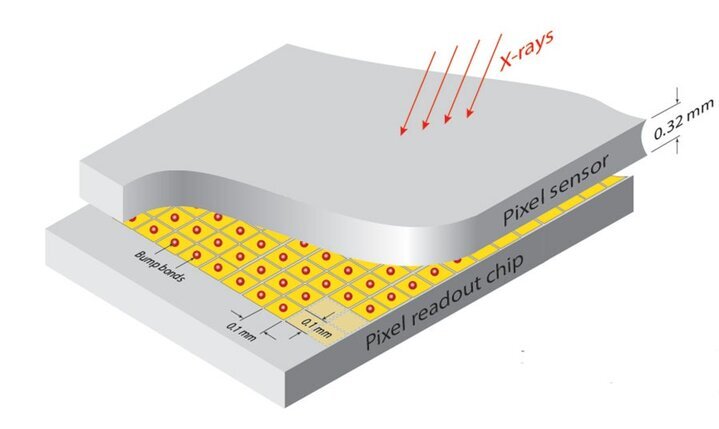

Using pixel arrays not only enhances spatial resolution but also enables three-dimensional imaging, particularly when integrated into rotating tomographic systems.

Another strength is the possibility to operate in single-photon counting mode with configurable energy thresholds, a feature that allows detailed signal quality control and greater immunity to electronic noise.

Despite numerous advantages, semiconductor detectors also present technical and operational challenges.

The crystalline growth process of the materials, especially for CZT, remains complex and costly, and may introduce imperfections in the detector structure that negatively affect response uniformity and spectral resolution.

Moreover, temperature sensitivity often requires active thermal control systems to ensure signal stability, particularly in industrial environments subject to environmental variations.

From an application standpoint, CdTe and CZT detectors have opened new frontiers in quantitative imaging, offering the possibility to perform real-time spectroscopic analysis during inspection operations.

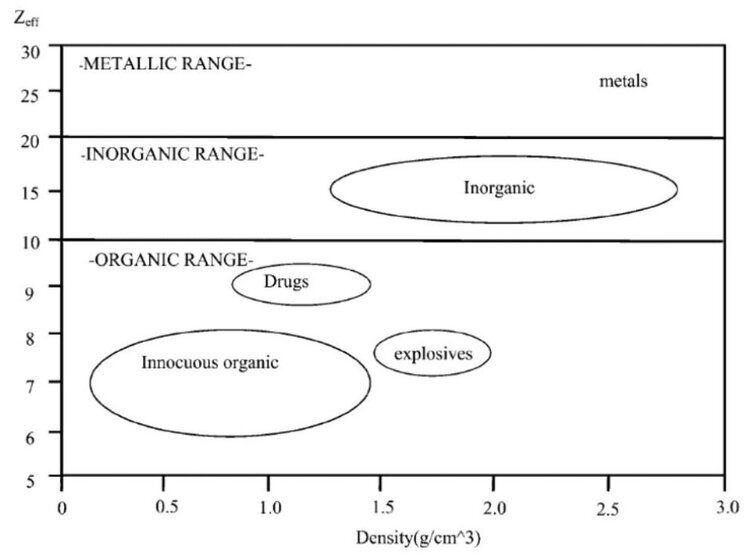

This feature is particularly useful for automatic material classification and for detecting hidden defects in composite or layered components.

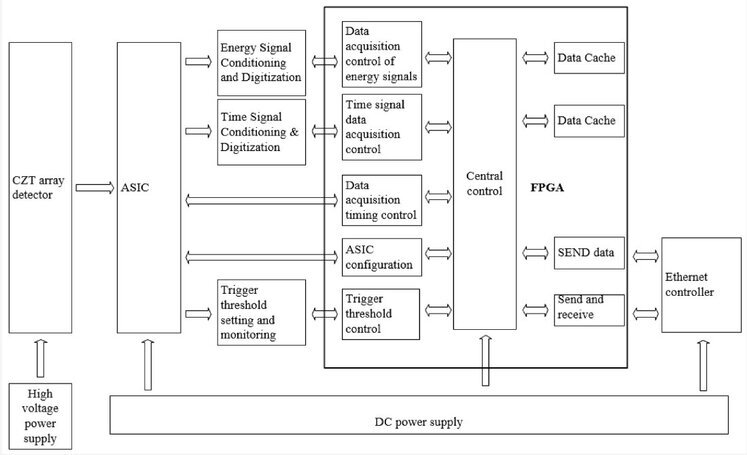

4.4 Block diagram of the data acquisition board design principle.



Applications in the medical field, such as spectral tomography for soft tissue and vascular contrast evaluation, benefit from the high energy resolution of these materials, enabling more accurate diagnosis and lower patient exposure.

In scientific fields, semiconductor detectors are also employed in synchrotrons and high-energy physics laboratories for high-precision X-ray spectrometry.

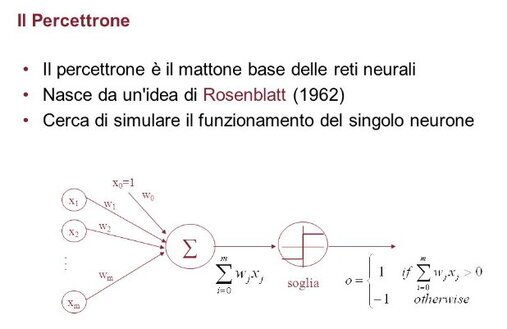

The integration of these detectors with artificial intelligence and machine learning technologies represents a further step toward intelligent diagnostic systems.

Automatic segmentation algorithms, pattern recognition, and spectral classification can be used to improve anomaly detection, reduce analysis time, and facilitate operators’ work.

Looking ahead, the miniaturization of semiconductor detectors and the reduction of manufacturing costs could lead to wider dissemination of these devices, even in contexts where currently economic investment is a barrier.

The development of new crystal synthesis techniques, optimization of readout circuits, and standardization of calibration protocols represent the main challenges to be addressed in the coming years to ensure greater diffusion and reliability of these technologies.

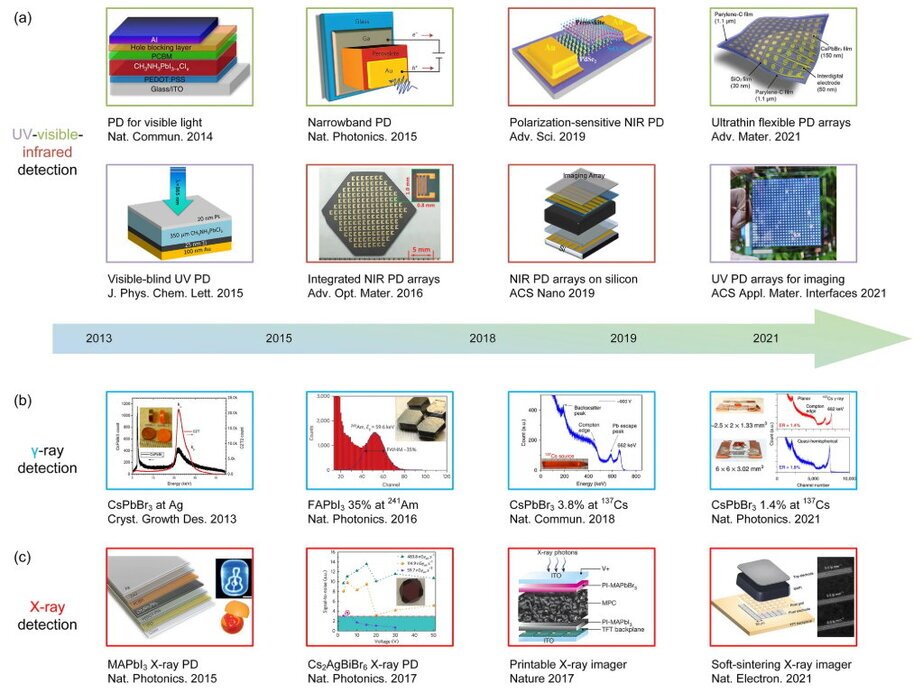

4.5 Timeline of UV-visible-NIR perovskite photodetectors



In conclusion, direct conversion solid-state detectors represent an advanced and high-performance solution for applications requiring precision, compactness, and spectral capability.

Their impact on non-destructive testing is already evident in multiple sectors, and future prospects point to continuous evolution toward increasingly intelligent, integrable, and high-performing systems, capable of responding to the needs of a constantly evolving industry.







5. Perovskite Sensors:
   New Opportunities for Low-Cost, High-Performance Detectors



In recent years, interest in perovskites as sensitive materials for X-ray detection has grown exponentially, thanks to their unique combination of optoelectronic properties, ease of synthesis, and low cost of raw materials.

Perovskites - crystalline structures generally represented by the formula ABX₃, where A and B are cations of different sizes and X is a halide anion - initially emerged in the photovoltaic field but have also demonstrated remarkable potential in detectors for ionizing radiation.

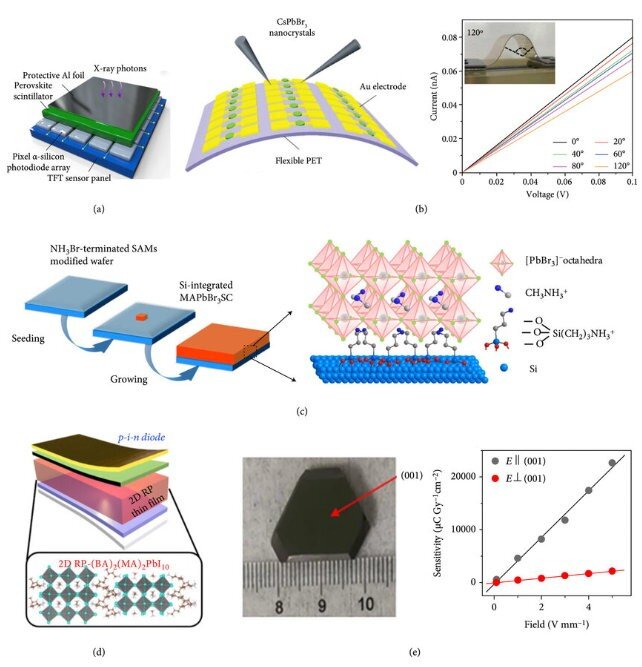

5.1 X-ray semiconductor detectors using various micro/nano-perovskite

materials have shown impressive progress in achieving

higher sensitivity and lower detection limits.



What makes these materials particularly promising is their high efficiency in converting X-ray energy into electrical signals, combined with the possibility of being deposited as thin films or grown on flexible substrates, greatly expanding design options for portable and customizable devices.

Perovskite sensors can operate either in direct mode, through the generation of electron-hole pairs following X-ray photon absorption, or in indirect mode, coupled with scintillation layers.

However, it is the direct mode that has attracted the greatest scientific attention, as it enables faster response, superior spatial resolution, and simpler device structure.

Among the most studied perovskites for X-ray imaging are methylammonium lead triiodide (MAPbI₃), cesium lead bromide (CsPbBr₃), and formamidinium lead triiodide (FAPbI₃).

These materials exhibit good charge carrier mobility, strong X-ray attenuation due to the presence of lead, and an appropriate bandgap to ensure signal sensitivity and background noise suppression.

A major advantage offered by perovskites is the ability to realize low-cost detectors using manufacturing processes compatible with inkjet printing, spin-coating deposition, or thermal evaporation—all techniques that do not require complex cleanrooms or high temperatures.

This aspect represents a revolution compared to conventional inorganic semiconductor technologies, whose production costs remain a major barrier to widespread adoption.

Moreover, perovskites’ versatility allows engineering of electronic and structural properties through chemical substitution of A, B, or X components, enabling detector customization for specific energy bands, operating environments, and sensitivity levels.

In terms of performance, perovskite detectors have already demonstrated high sensitivities exceeding 10⁴ μC Gy⁻¹ cm⁻² and extremely low background noise, making them suitable for low-dose medical imaging, food safety, material analysis, and industrial inspections.

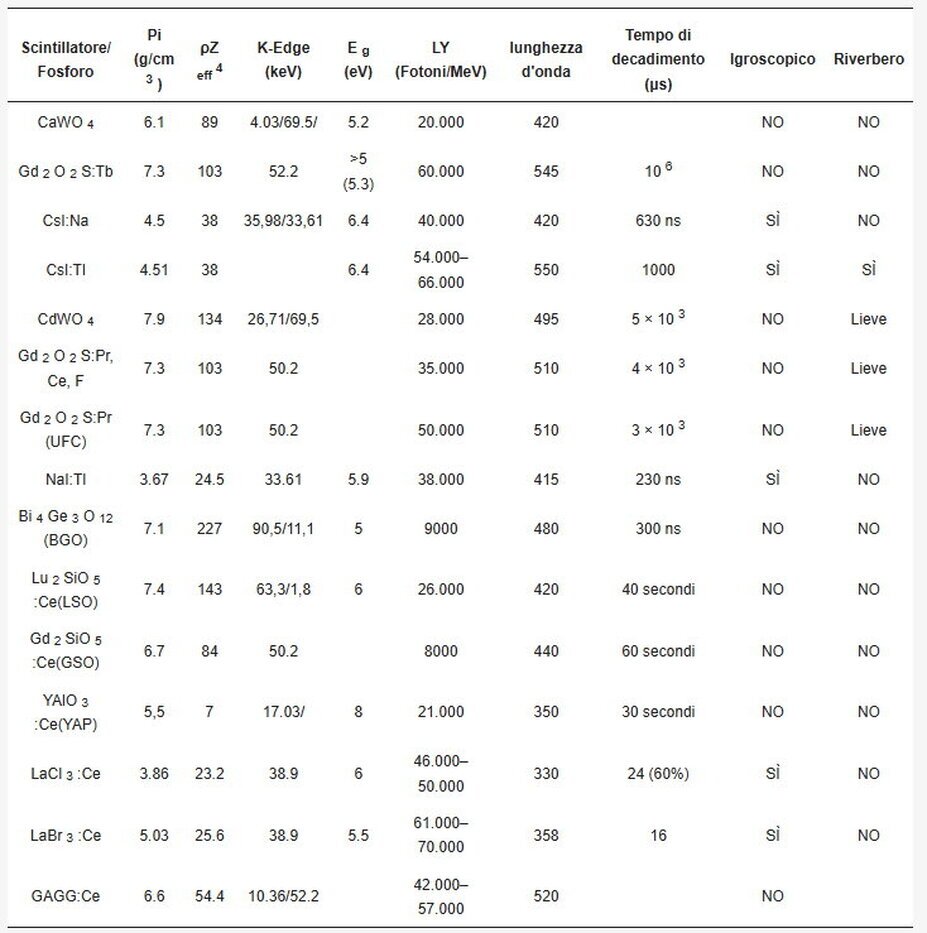

F5.2 Data table of different scintillators





The integration of these materials into flexible matrices also opens the way to conformable sensors for complex components like welded joints or curved surfaces, which are difficult to inspect with rigid devices.

Promising applications are also emerging in aerospace and military sectors due to the lightweight nature of the sensors and their ability to withstand severe environmental conditions.

However, perovskite technology is not without its limitations and challenges.

One major obstacle concerns the chemical and thermal stability of the materials, especially in the presence of humidity and oxygen, which can degrade the crystal and reduce efficiency.

Various approaches have been explored to mitigate these issues, including encapsulation in polymeric materials, the adoption of fully inorganic perovskites (such as CsPbBr₃), and surface modification through chemical passivation.

Reproducibility of large-scale synthesis also remains an open challenge, as crystal quality crucially influences charge collection properties and signal linearity.

Another critical aspect is the toxicity of lead, a key element for radiative performance but subject to environmental restrictions.

This has driven research toward alternatives based on tin, bismuth, or antimony, which, while promising, require further optimization to reach the sensitivity and stability of lead-based counterparts.

Interdisciplinary collaborations among materials chemists, condensed matter physicists, and electronic engineers are accelerating progress in this field, with numerous publications reporting incremental improvements in device performance and durability.

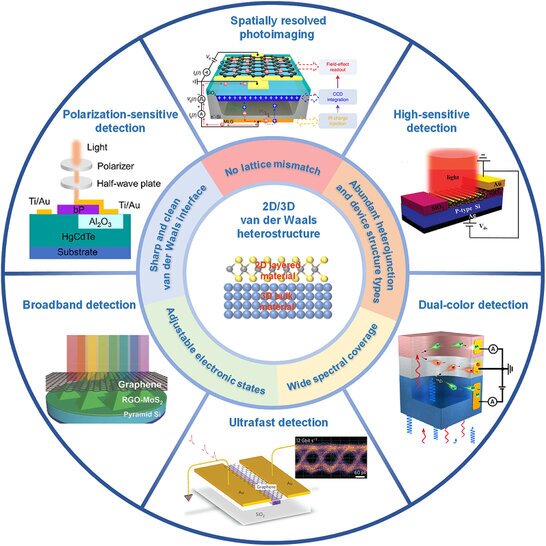

5.3 vdW 2D/3D heterostructures and their potential functional applications for photodetection





Perovskites also offer interesting opportunities in advanced spectral detection.

Recent studies have shown that it is possible to engineer structural parameters to achieve energy-selective response, potentially useful for realizing multi-energy detectors capable of distinguishing materials with similar absorption but different chemical composition.

Their fast temporal response further opens the possibility of realizing high-frequency dynamic imaging systems, with applications in industrial real-time monitoring of critical production processes.

The combination of perovskites with advanced digital techniques, such as processing via artificial intelligence algorithms, enables the construction of adaptive and intelligent systems capable of real-time acquisition parameter adjustment based on defect type or observed material.

This synergy between material and software represents one of the main strengths of the new generation of detectors, envisioned not only as measurement tools but also as automatic data interpretation instruments.

In summary, perovskite sensors represent a highly interesting technological frontier for X-ray non-destructive testing.

They offer an ideal balance between production costs, performance, and design flexibility, while still presenting significant challenges related to stability and environmental sustainability.

With ongoing advances in materials chemistry, encapsulation techniques, and fabrication processes, it is plausible to envision that in the coming years perovskites will become one of the dominant technologies in radiographic detection.

Their ability to adapt to specific application needs, their economical scalability, and integration in intelligent electronic devices make them ideal candidates for a new generation of industrial sensors, driving non-destructive testing toward increasingly precise, accessible, and sustainable dimensions.





6. Photon Counting X-ray Detectors (PCXDs):
   Photon Counting and Precise Spectral Analysis



Photon Counting X-ray Detectors (PCXDs) represent one of the most advanced developments in the field of X-ray detection, introducing a paradigm shift compared to traditional integration systems.

Unlike conventional detectors, which measure the total amount of energy deposited by a photon beam over a period of time, PCXDs are capable of detecting and counting each individual incident photon, also recording its individual energy.

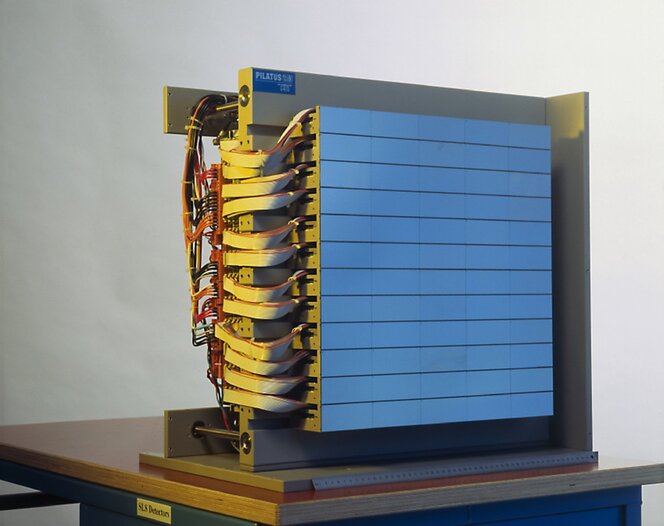

6.1 PILATUS 6M was the first large-scale HPC detector routinely used at a synchrotron beamline.



This approach enables intrinsically higher spectral resolution, a significant reduction in electronic noise, and an overall improvement in image quality and material discrimination capabilities.

PCXDs operate based on the use of semiconductor materials with high energy conversion efficiency, such as CdTe (cadmium telluride) or CZT (cadmium zinc telluride), coupled with high-speed readout electronics able to discriminate the energy of each photon.

When a photon interacts with the sensitive material, it generates a cloud of charge carriers collected by single or multiple pixel electrodes.



6.2 Schematic representation of a sensor readout hybrid used in HPC detectors.

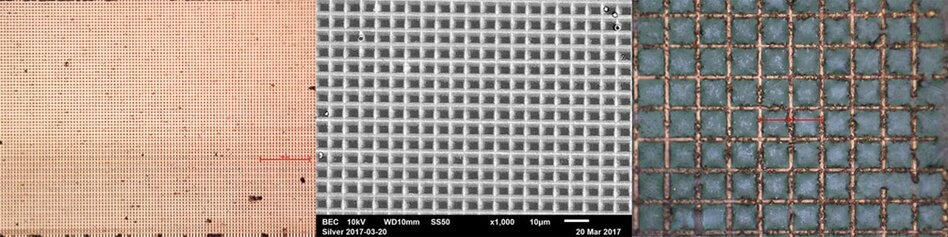

Indium is not the only material used for electrical connections between sensor pixels and readout pixels.

These signals are immediately amplified, filtered, and analyzed by ASICs (Application Specific Integrated Circuits), which digitize and count the events, assigning them to specific energy windows.

This mechanism allows real-time construction of energy histograms, providing detailed information about the composition of the material traversed by the X-rays.

One of the main applications of PCXDs is spectral or multi-energy computed tomography (CT), where the ability to distinguish different energy levels enables signal decomposition based on the sample’s constituent elements.

This approach has proven particularly effective in discriminating materials with similar densities but different chemical compositions, such as separating plastics from light metals in security inspection systems, or characterizing multiple phases in complex metal alloys.

In the medical field, PCXDs allow greater accuracy in bone density measurement, soft tissue differentiation, and reduction of the patient’s dose due to increased detection efficiency.

The implementation of PCXDs also offers numerous operational advantages. First, direct counting eliminates the need for high-resolution analog-to-digital converters in the acquisition chain, reducing complexity and noise.

Moreover, PCXD systems provide a superior dynamic range, as counting is less prone to saturation than integrative systems.

This feature is especially valuable in high-flux environments, such as industrial plants where exposure times must be minimized to avoid productivity losses.

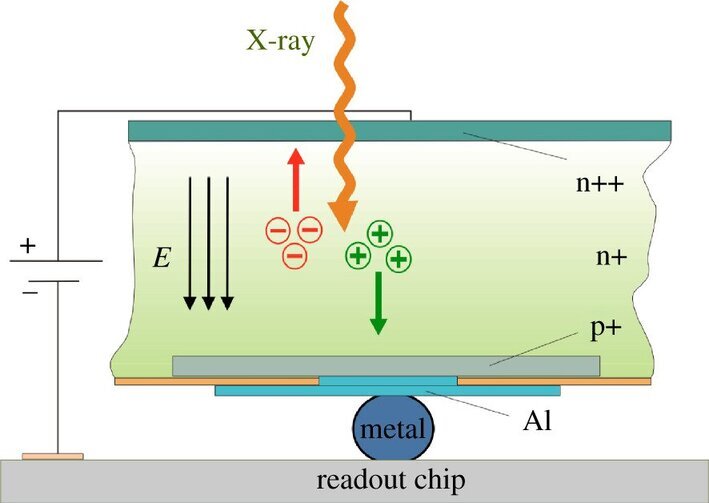

6.3 Side view of the hybrid sensor readout system.

The polarity of the electric field (indicated by three parallel arrows) separating the charge generated by photon absorption

depends on the sensor material requirements and readout electronic.

Other benefits include advanced noise correction algorithms and the ability to perform real-time spectral segmentation, features that make these devices ideal for integration into automated and intelligent analysis systems.

Despite their many strengths, PCXDs also face challenges and limitations.

The primary significant obstacle is the high cost of high-efficiency semiconductor materials and dedicated ASIC circuits, potentially limiting widespread adoption in budget-constrained sectors.

Furthermore, high-speed readout electronics require active cooling and careful design to avoid cross-talk, saturation, and pile-up—i.e., the overlap of multiple events within a time interval shorter than the system’s temporal resolution.

These effects can compromise energy response linearity and must be carefully managed through correction algorithms and optimized pixel design.

6.4 Illustration of the operating principles in a single pixel between direct and indirect conversion cameras.

The photon counting detection principle eliminates all other noise sources present in CCD or flat-panel cameras. This results in a significantly improved signal-to-noise ratio and consequently the ability to detect greater image detail.

Image sharpness, or the effective spatial resolution of the acquired image, is defined by the electric charge in the CMOS readout.

Although the pixel size of direct conversion cameras is larger than conventional indirect conversion cameras, the detected X-ray signal is better focused within the pixels.

Typical direct-conversion pixel sizes range from a few millimeters down to tens of micrometers, with ADVACAM representing the highest pixel density among current industrial X-ray cameras, with a pixel size of 55 µm.

From a technological standpoint, one of the most interesting developments is the miniaturization of readout circuits and the integration of intelligent functionalities directly at the pixel level.

This approach, known as pixel-level intelligence, enables dynamic thresholds, adaptive digital filters, and even on-chip neural networks for real-time signal classification.

AI integrated into PCXDs is opening new horizons in predictive diagnostics and automatic defect identification, allowing systems to learn from previous images and progressively improve recognition capabilities.

PCXDs are also compatible with two-dimensional or three-dimensional matrix configurations, facilitating the construction of scalable modular systems for high spatial and volumetric resolution applications.

These detector arrays are particularly suited for use in synchrotron beamlines, non-destructive analysis systems for aircraft turbines, compressor blades, and critical welds, where sub-micrometer resolution and elemental analysis capability are essentials.

6.5 CMOS and CCD 2D detectors.

HPC detectors, by contrast, directly convert photons into electric charge and count them one by one immediately. Furthermore, they are event-based, meaning they simply count each single photon without accumulating noise. They also incorporate energy discrimination to prevent any possible charge sharing between adjacent pixels, ensuring maximum precision.



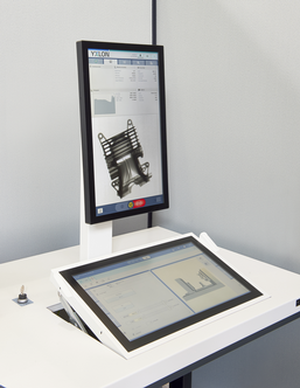

In industrial contexts, PCXDs are increasingly used in quality verification of components in additive manufacturing (AM), where it is essential to detect internal defects, porosity, or inclusions that could compromise structural integrity.

Fast acquisition and high energy sensitivity allow inline inspections without slowing production.

Similarly, in the food sector, PCXDs are used to identify low-density contaminants such as plastic, glass, or bone fragments in packaged products, thanks to their fine discrimination of absorption energies.

The future evolution of PCXDs will likely focus on greater electronic integration, adoption of more sustainable alternative materials, and expansion of the operational energy range to include high-energy photons up to the MeV range.

Additionally, the development of automatic calibration techniques, self-diagnostics, and predictive maintenance will contribute to making these devices even more reliable and easier to integrate into complex systems.

With the support of edge processing and distributed artificial intelligence, photon counting detectors can evolve into adaptive and cooperative sensors capable of sharing data and learning in networks, leading non-destructive testing into a new era of precision, efficiency, and autonomy.

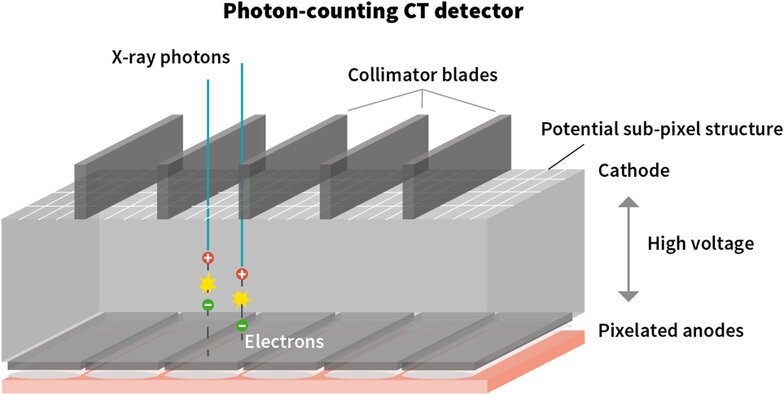

6.6 Photon counting detectors



In conclusion, PCXDs represent a disruptive innovation in X-ray detection, offering unparalleled advantages in information quality, operational flexibility, and automation potential.

Their growing adoption across medicine, industry, and research confirms their key role in the evolution of non-destructive testing, positioning them as a benchmark for the design of future intelligent imaging and quantitative material analysis systems.









7. Multi-Energy Imaging and Spectral Tomography:

    Material Discrimination with Advanced Detection

The introduction of multi-energy imaging and spectral tomography has marked a turning point in the field of X-ray non-destructive testing (NDT), offering new capabilities for material discrimination through detailed energy analysis of the radiation beam.

This approach is based on the principle that different materials absorb X-ray photon energy differently depending on their atomic composition and electron density.

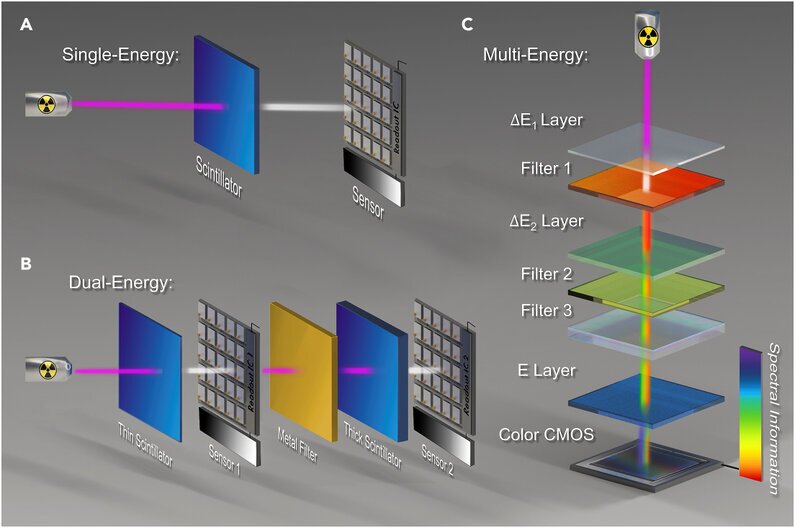

7.1 Schematic illustration of the three X-ray imaging technologies:

(A) Single includes one scintillator layer and a grayscale image sensor with energy integration characteristics.

(B) Dual includes two scintillator layers, two grayscale image sensors, and a metallic energy filter with energy integration and energy separation features.

(C) Multi includes three scintillator layers, two optical/energy filters, an energy filter, and a color image sensor with energy integration, energy separation, and spectral information acquisition capabilities. Trichromatic vision (red, green, blue) is produced by three individually stacked scintillator layers (DE1 layer, DE2 layer, E layer). Filter 1 (long-pass 600 nm) and Filter 2 (long-pass 500 nm) block extra photons to avoid spectral overlap and synergistically harden the X-ray beam with Filter 3 (CaF2).



The implementation of multi-energy imaging systems thus enables separation, identification, and quantification of the materials present in an object through their energy signature, overcoming the limitations of conventional radiography, which provides only integrated absorption information.

The technical foundation of spectral tomography is the use of detectors capable of distinguishing photons of different incident energies.

This can be achieved through various strategies: sequential acquisitions at different energies, interchangeable spectral filters, or more recently, through the use of photon counting detectors with energy discrimination (PCXDs).

In dual-energy CT (DECT), the simplest configuration, two scans or simultaneous readings at different energies are performed, enabling the generation of compositional maps and separation between high- and low-density materials.

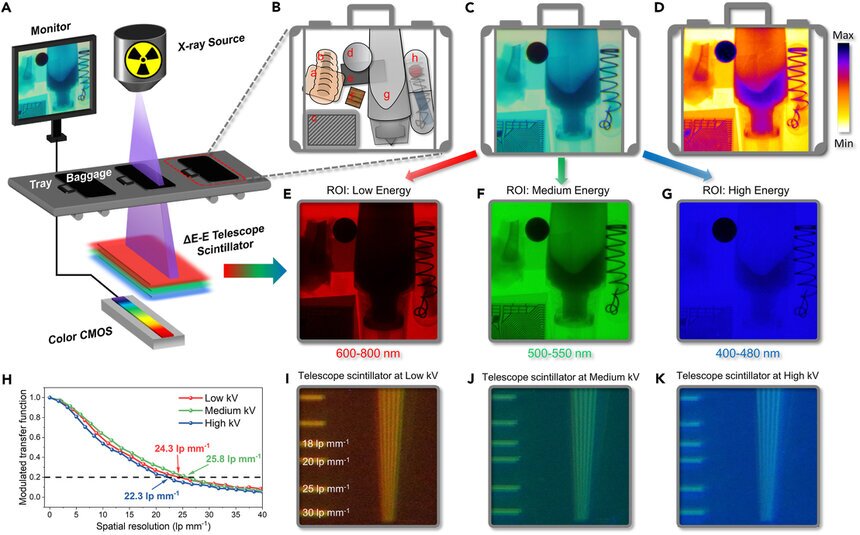

7.2 Conceptual multi-energy X-ray imaging technology for baggage inspection:

(A) Illustration of multi-energy X-ray imaging technology for baggage inspection.

(B) Sketch of simulated baggage containing eight different objects (items a - h).

(C & D) Original multi-energy radiographic images (C) and color-reconstructed images (D) of the simulated baggage.

(E–G) Three regions of interest (ROI) with different emission wavelength ranges from the original multi-energy X-ray image of the simulated baggage.

(H) Modulated transfer function curves of the telescope scintillator under low, medium, and high X-ray tube voltages.

(I–K) X-ray images of a standard line pair phantom (type 39b) captured with the telescope scintillator at (I) low, (J) medium, and (K) high kilovoltages.

More advanced technologies employ spectral detectors with more than two energy channels (multi-energy CT), improving chemical resolution and enabling quantitative decomposition in terms of constituent elements, electron density, or effective atomic number.

A main application of multi-energy imaging in industrial NDT is the discrimination of phases within composite materials or metal alloys.

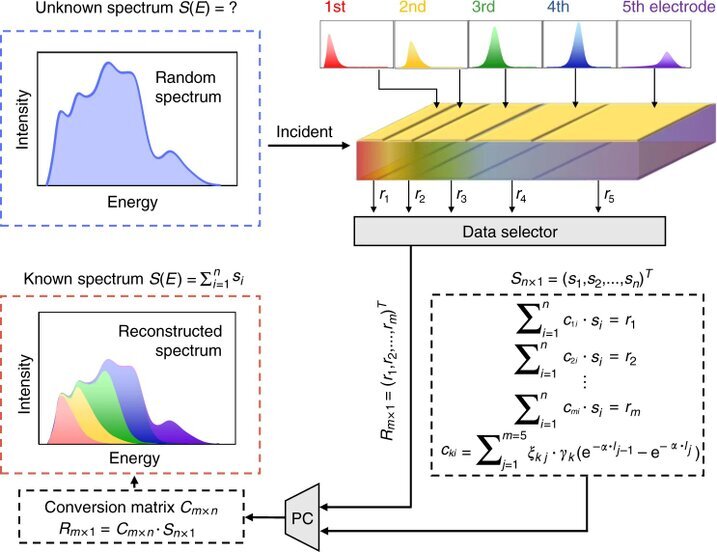

7.3 Schematic illustration of the multi-energy X-ray detection principle.

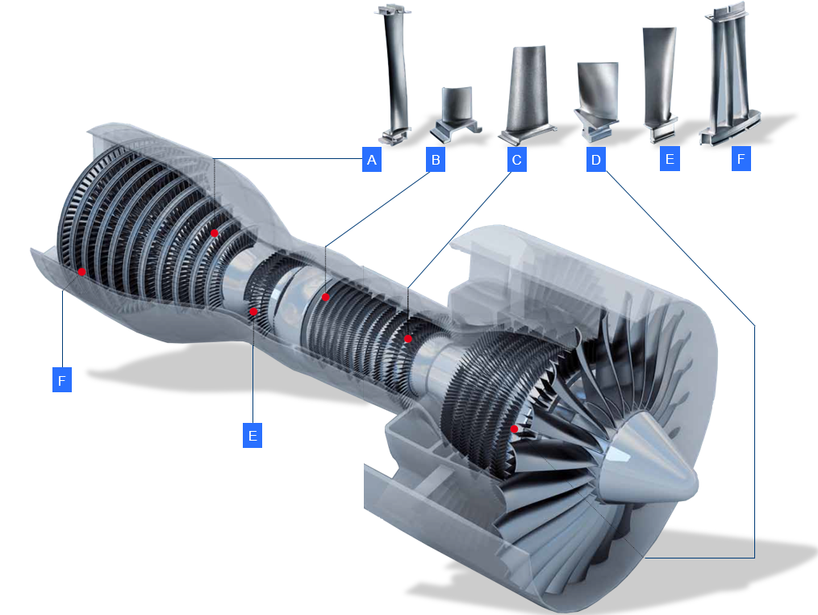

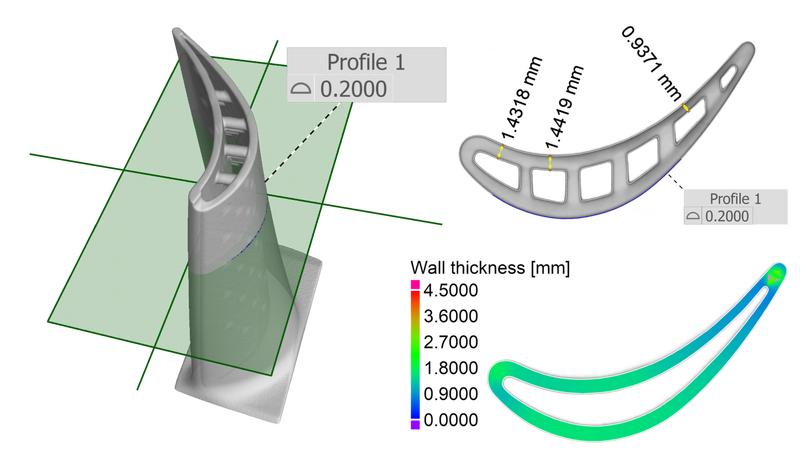

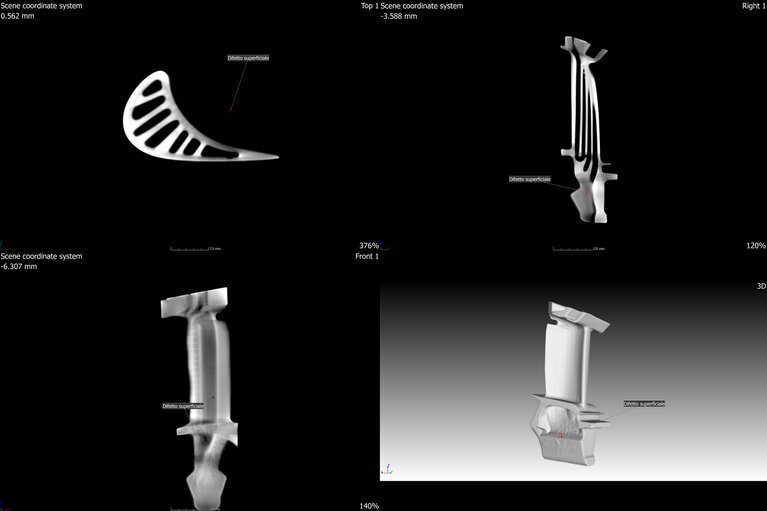

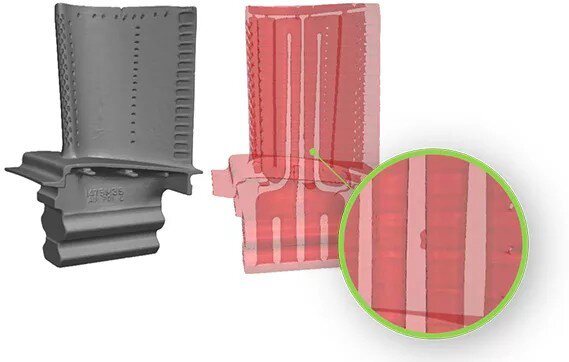

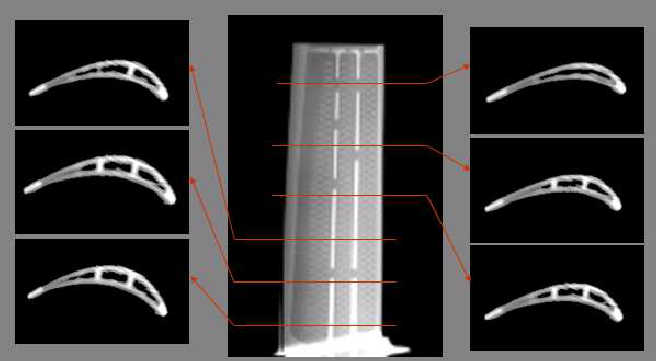

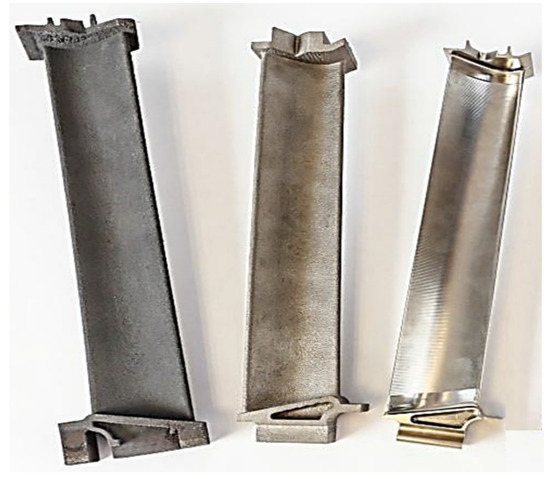

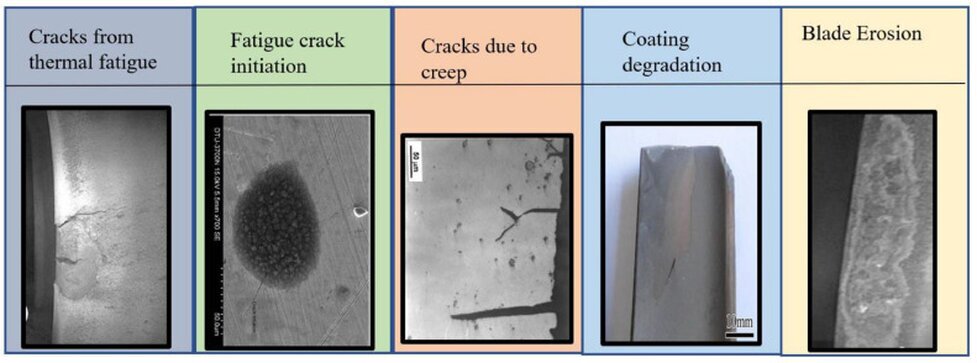

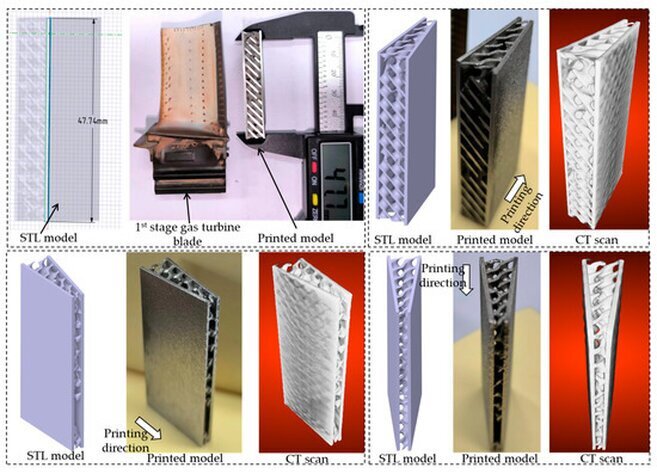

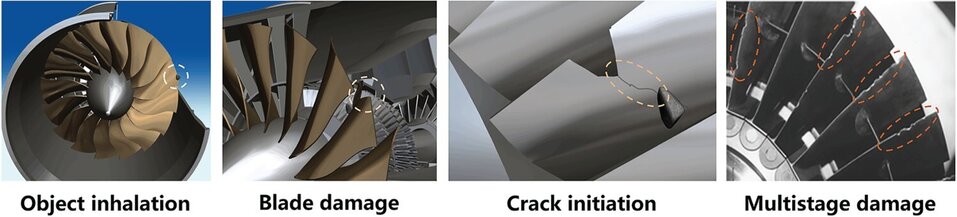

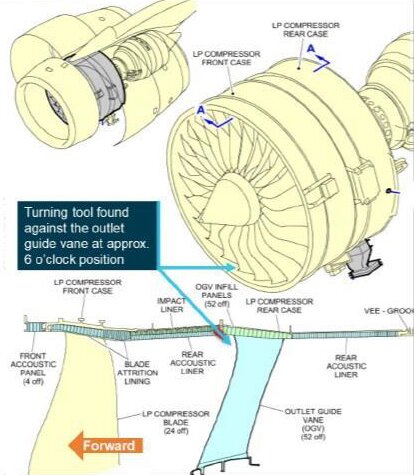

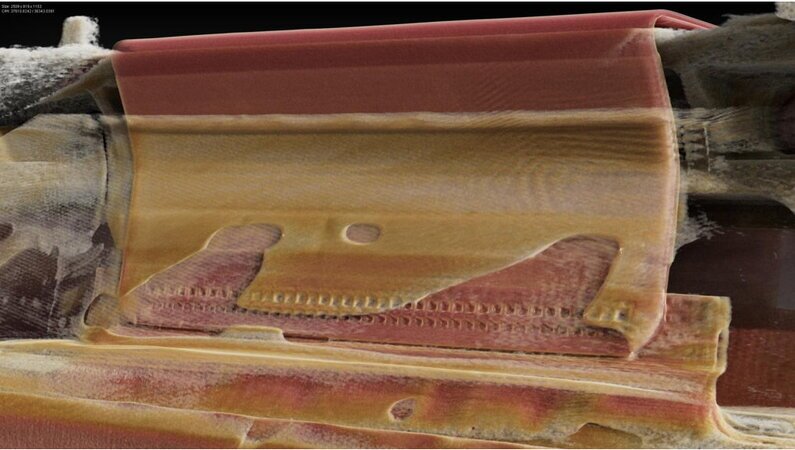

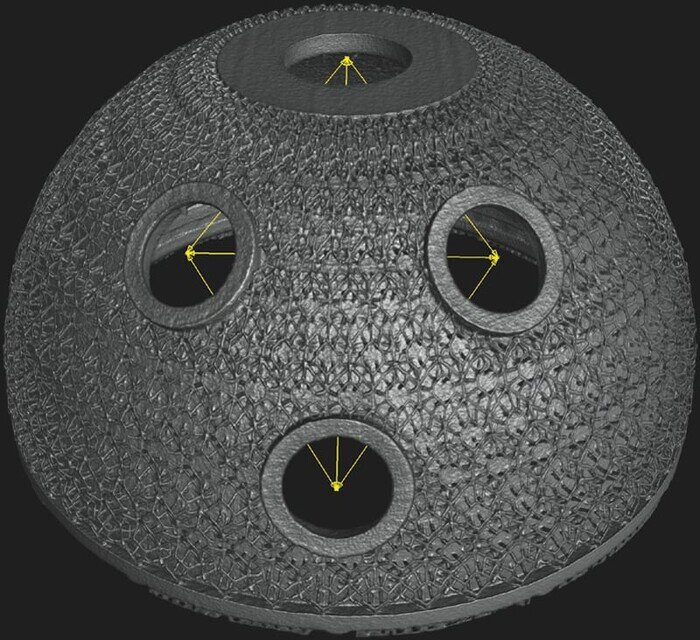

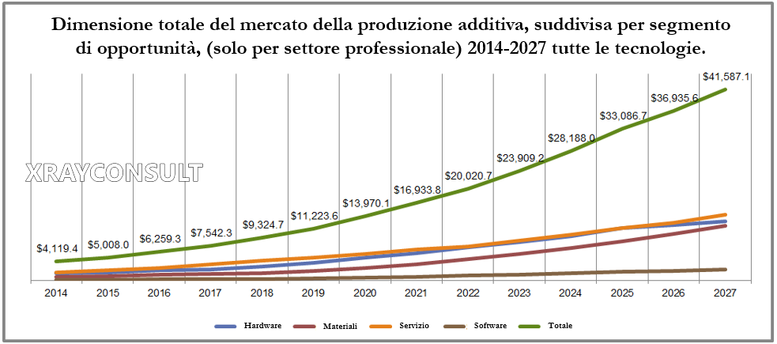

For example, in aircraft turbines or components produced by additive manufacturing, it is crucial to identify inclusions, segregations, or porosity that could compromise mechanical strength.

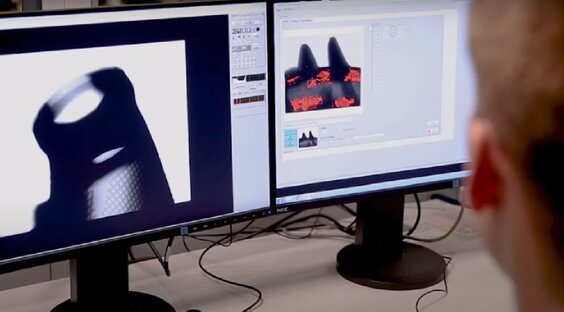

With multi-energy analysis, it is possible to obtain three-dimensional maps of material distribution, locating anomalies with accuracy superior to conventional CT.

Similarly, in the automotive sector, this technique is employed to verify the integrity of welds, joints, and plastic-metal bonded materials, enhancing vehicle quality and safety.

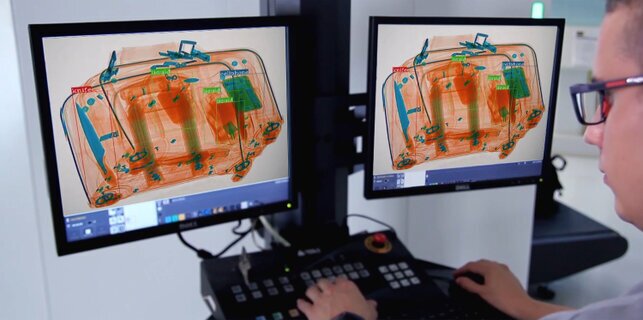

In security, multi-energy imaging is widely used in airport and customs inspection systems, allowing the identification of organic materials, explosives, and hazardous substances based on their energy signature.

Unlike single-energy systems, which often fail to distinguish materials with similar densities, spectral analysis enables more reliable automatic classification and a significant reduction in false positives.

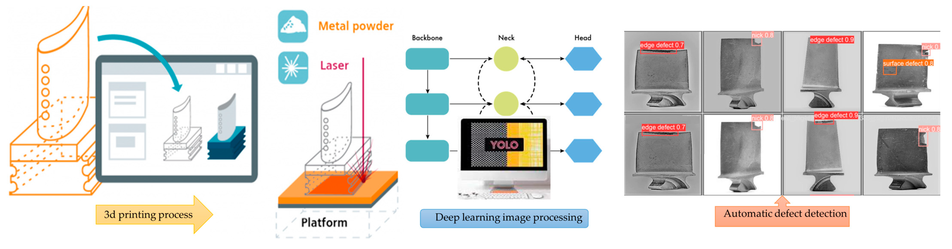

Furthermore, multi-energy detectors can be integrated into intelligent systems equipped with deep learning algorithms, capable of learning threat patterns and dynamically adapting detection thresholds.

From an instrumental design perspective, multi-energy systems require rigorous calibration, both in terms of detector energy response and volumetric data reconstruction.

Spectral reconstructions demand complex decomposition algorithms, which may include iterative optimization, nonlinear regression, and Bayesian methods for estimating elemental concentrations.

The combined use of spectral and structural data also enables quantitative imaging, where CT information is no longer purely morphological but also chemophysical, with significant impacts on material characterization.

Technically, a major challenge in spectral imaging is the management of noise and artifacts caused by low photon statistics in each energy channel.

Increasing spectral resolution implies dividing the photon flux into narrower bands, resulting in reduced signal in each band.

To overcome this, high-intensity sources, prolonged acquisition times, or reconstruction algorithms based on denoising and spectral compression techniques are employed.

Other problems include cross-channel calibration, spectral beam hardening correction, and management of detector response nonlinearities.

Looking to the future, the trend is toward greater integration of multi-energy detectors with on-chip processing and artificial intelligence.

Next-generation spectral imaging systems will likely feature real-time automatic classification, material recognition, and predictive anomaly analysis, thanks to convolutional neural networks and supervised learning algorithms.

Additionally, miniaturization of detector modules and the realization of three-dimensional spectral arrays will enable development of compact high-performance scanners, usable even in mobile or field environments.

Finally, multi-energy imaging opens new possibilities for in-service monitoring of materials and components via dynamic high-spectral-resolution imaging techniques.

In combination with actuation technologies such as thermal induction or ultrasonic vibration, it is possible to observe in real time structural and chemical changes within a component under stress, improving understanding of degradation mechanisms and facilitating predictive maintenance.

In summary, spectral tomography and multi-energy imaging represent powerful extensions of traditional radiographic techniques, paving the way for a new generation of non-destructive testing that provides not only images but also quantitative data on material composition.

With advances in detectors, increasing computational power, and integration of artificial intelligence, these technologies will become increasingly central in advanced inspection, industrial quality, and critical safety practices.

8. Advanced Applications of X-ray Detectors:

    Synchrotrons, Medicine, Security, and Beyond

The advanced use of X-ray detectors extends well beyond conventional industrial applications, finding wide employment in highly specialized fields such as scientific research at synchrotrons, medical diagnostic imaging, airport security, and space monitoring.

In each of these areas, requirements in terms of spatial resolution, energy sensitivity, response time, and material discrimination capacity push detectors toward ever higher performance, while posing complex engineering and physical challenges.

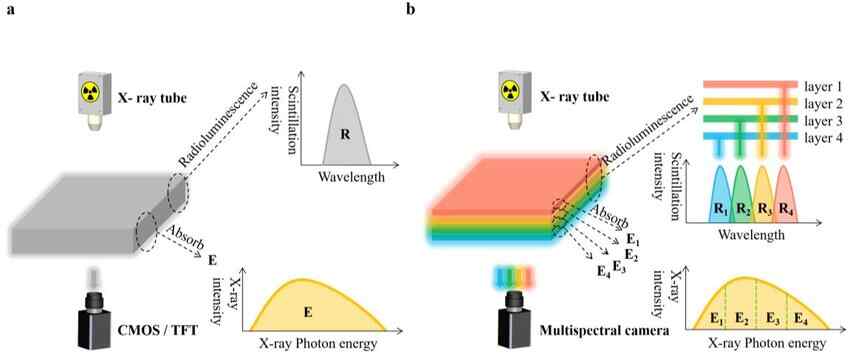

8.1 Diagram of multi-energy and energy-integrated X-ray imaging systems:

(a) Diagram of a conventional energy-integrated X-ray imaging system.

(b) Diagram of a large-area, flat-panel multi-energy X-ray imaging system based on stacked multilayer scintillators.

Synchrotrons, in particular, represent one of the most demanding contexts for X-ray detection systems, thanks to the production of highly brilliant, collimated, and monochromatic X-ray beams.

In these environments, detectors are used for diffraction, absorption, and coherent scattering experiments, requiring temporal resolutions on the order of nanoseconds and high dynamic range readout capabilities.

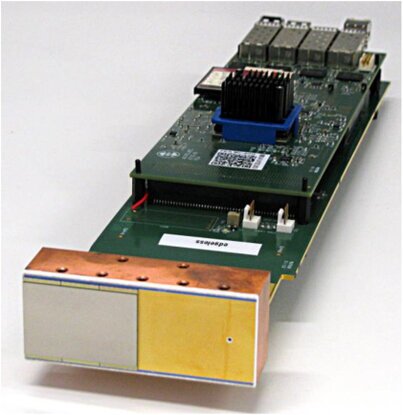

8.2 LAMBDA detector module. A 42 mm × 28 mm Cr-compensated GaAs sensor,

connected to 6 Medipix3 chips, mounted on the left side of the detector head.



 Among the most common devices at synchrotrons are active pixel detectors (APDs), solid-state photon counting detectors with hybrid architectures (such as DECTRIS PILATUS and EIGER), as well as silicon strip or pixel sensor systems with parallel readout.

These instruments are designed to acquire large data volumes in very short times, with minimal electronic noise and high resistance to ionizing radiation.

Applications include crystallographic studies, ultra-high-resolution tomography, and elemental imaging via X-ray spectroscopy, where it is essential to separate low-intensity signals amid strong photon gradients.

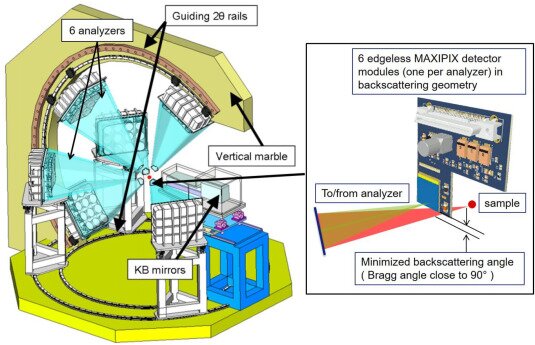

8.3 Raman spectrometer at ID20.

Left: spectrometer portal.

Right inset: single-chip MAXIPIX detector module.

Recent advances include the introduction of time-of-flight detectors and devices integrated with sensor-level processing electronics, enabling real-time analysis of photon-matter interactions.

In medicine, the use of X-ray detectors has undergone a revolution with the advent of spectral computed tomography (CT), digital mammography, and low-dose fluoroscopy.

Photon counting detectors with energy discrimination are now adopted in new generations of clinical scanners, allowing precise tissue segmentation, reduction of patient doses, and early identification of vascular or tumor pathologies.

Multi-energy analysis capability in medical detectors offers significant advantages in contrast visualization, bone density quantification, and advanced cardiovascular imaging.

The future of diagnostic radiology targets hybrid systems that integrate spectral capabilities with artificial intelligence algorithms for automated diagnosis and longitudinal patient monitoring.

In the security sector, both civil and military, X-ray detectors are used in airport screening systems, vehicle and container inspection portals, and mobile detectors for ordnance disposal or nuclear smuggling prevention.

In these contexts, the goal is to discriminate potentially dangerous materials with high reliability and speed.

Modern systems adopt dual- or multi-energy detectors combined with automatic recognition algorithms and artificial intelligence, capable of distinguishing explosives, chemicals, drugs, and fissile materials.

Some devices are also equipped with backscatter X-ray systems, which provide images of the external surface of inspected objects, or portable X-ray tomography for 3D field inspection.

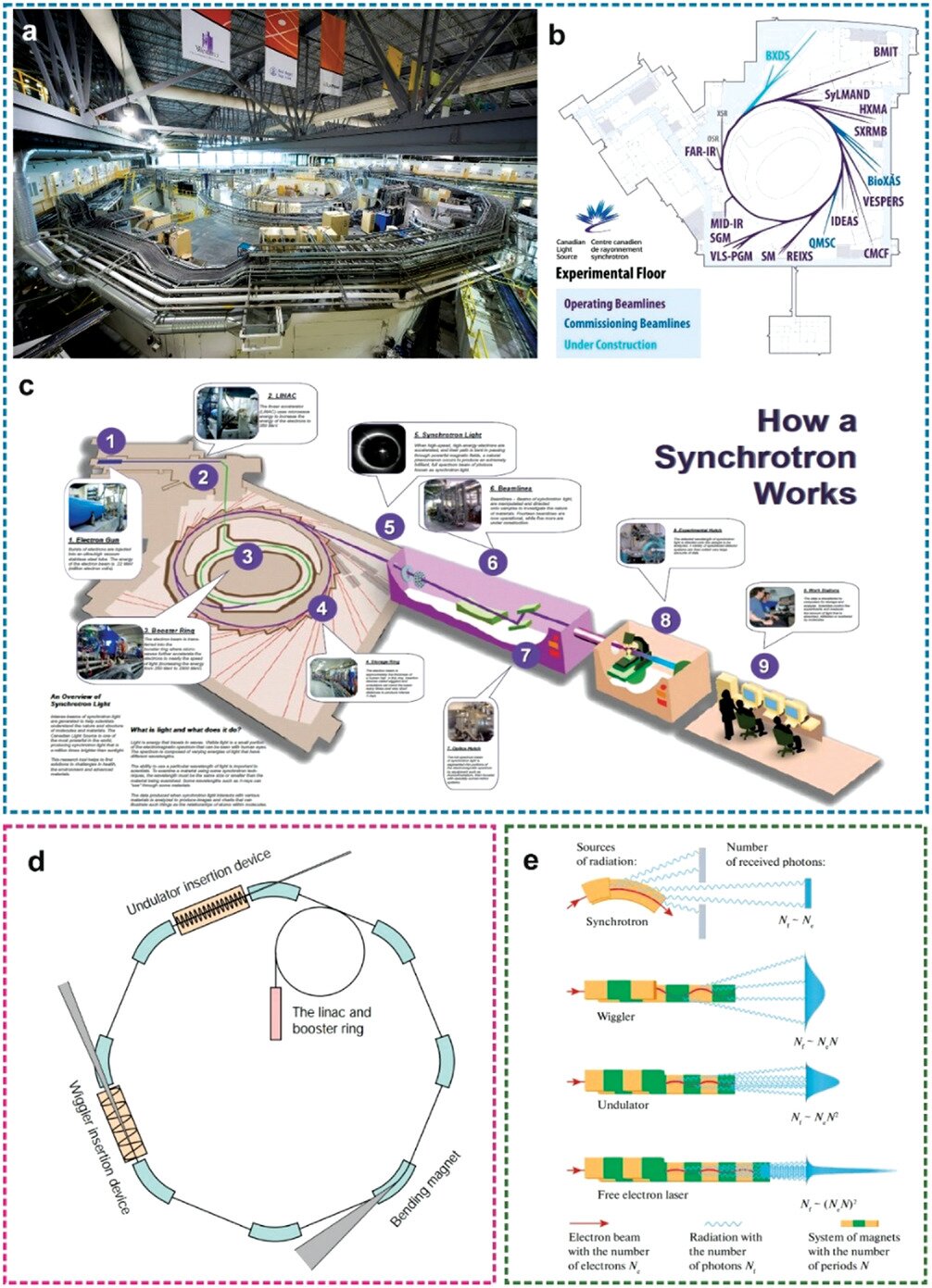

8.4 Synchrotron facility

In space applications, X-ray detection is crucial for scientific missions studying high-energy cosmic phenomena such as black holes, neutron stars, and solar flares.

Space missions require detectors with reduced weight, high quantum efficiency, and the ability to operate under extreme temperature and radiation conditions.

Semiconductor detectors such as CdZnTe and silicon microstrip detectors have been employed on various X-ray observation satellites launched by NASA, ESA, and JAXA.

Some detectors are designed to operate in spectroscopic mode, while others prioritize temporal resolution for studying transient events.

Integration with advanced X-ray optics and operation in polarimetric or interferometric configurations broaden the frontiers of astrophysical research.

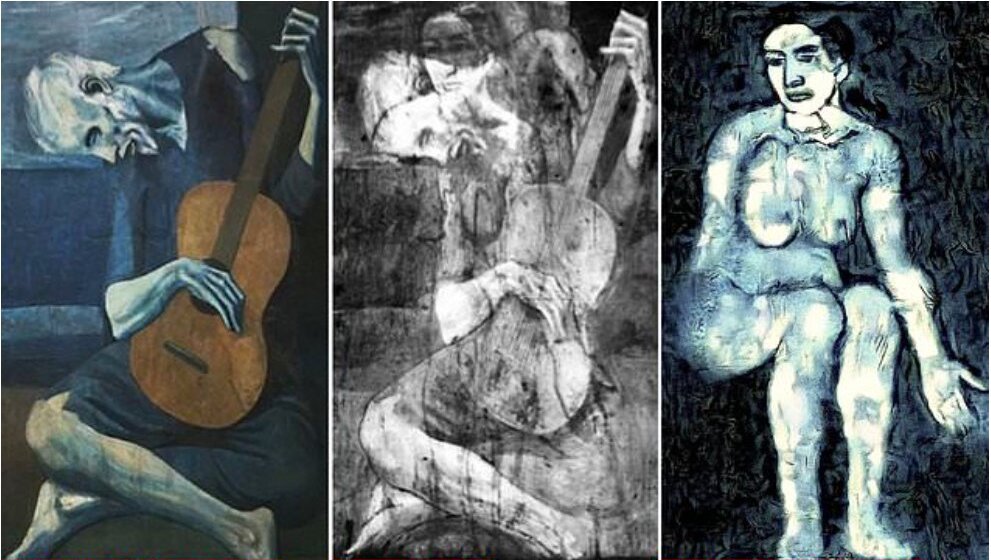

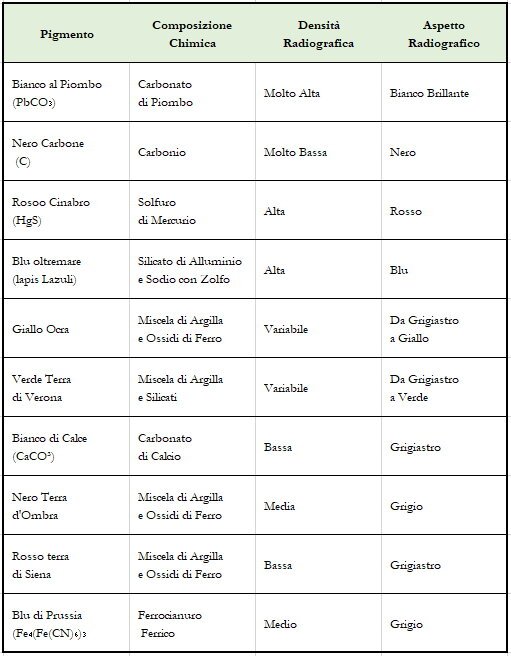

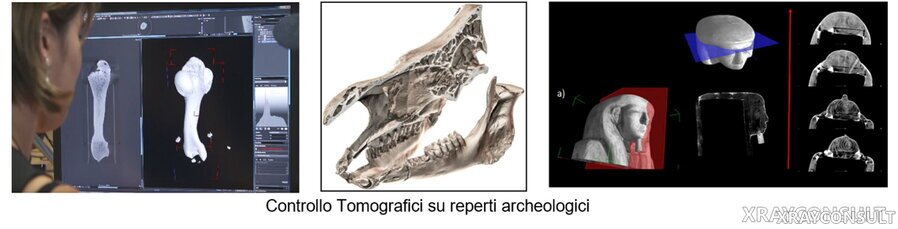

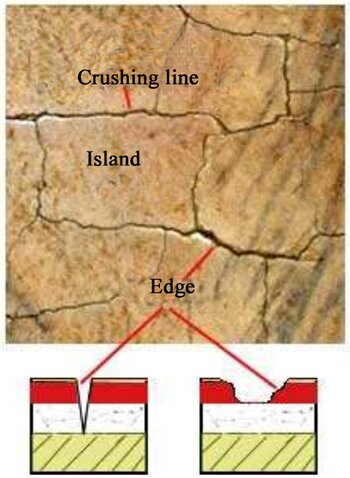

In cultural heritage, X-ray detectors are playing an increasing role thanks to their ability to investigate internal structures invisible to the eye and determine elemental composition.

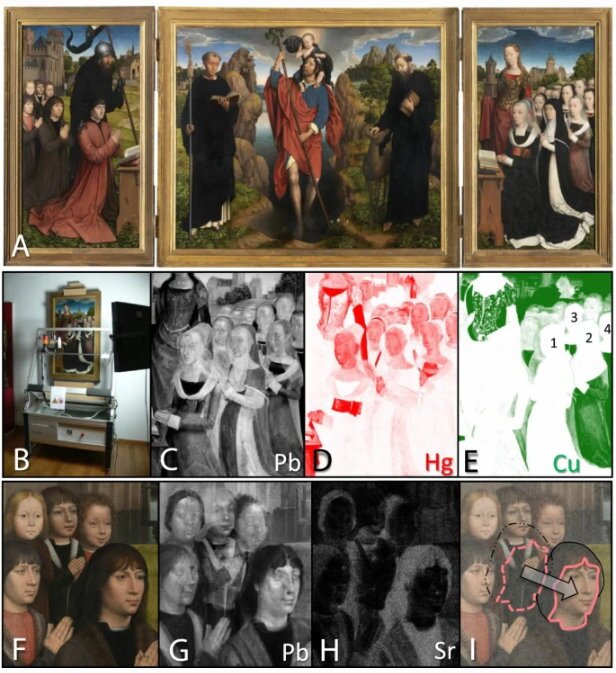

Techniques such as X-ray fluorescence (XRF), digital radiography, and micro-CT tomography are employed to analyze paintings, archaeological artifacts, and historic objects without causing damage.

Detectors used in these cases must combine high sensitivity, good spatial and energy resolution, and compatibility with portable systems for onsite operation in museums or archaeological sites.

The growing interest in X-ray imaging for cultural heritage has led to the development of hybrid instruments that integrate X-ray detection with optical imaging, infrared, and Raman spectroscopy, offering a multimodal view of the artifact.

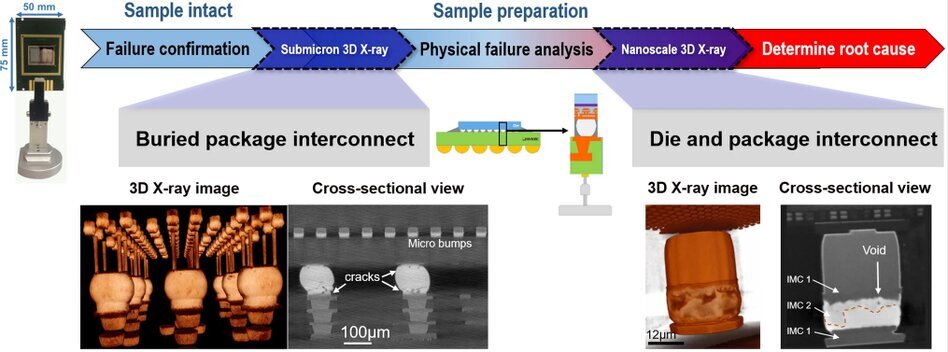

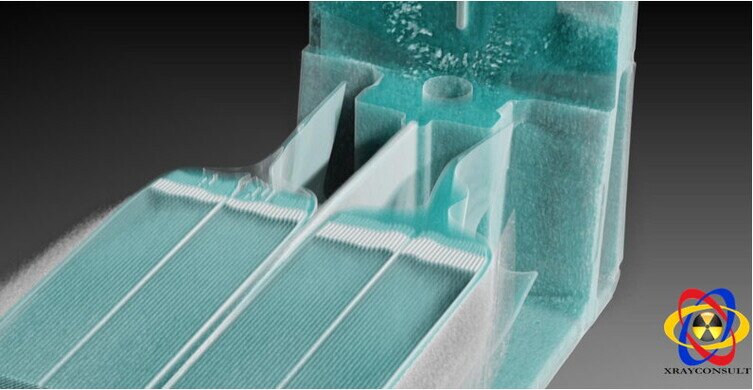

Finally, the electronics and semiconductor industry uses X-ray detectors for quality control, assembly verification, and material characterization in miniaturized devices.

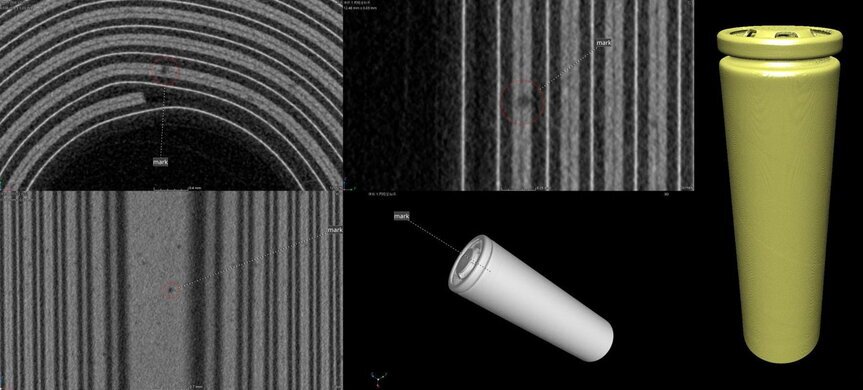

Micro-CT combined with high-resolution detectors and 3D analysis software allows detection of defects like voids, cracks, delaminations, and shorts in chips and integrated circuits.

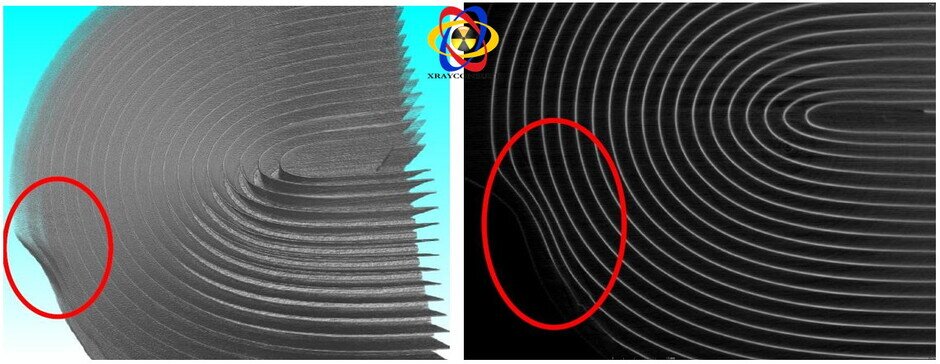

This type of analysis is fundamental in producing electronic components for automotive, aerospace, and medical sectors, where reliability is indispensable.

New trends include the use of flat-panel detectors (FPD), advanced CMOS sensors, and fast acquisition technologies to minimize scanning times and maximize productivity.

In summary, X-ray detectors today are present in an extraordinarily wide range of advanced applications, spanning fundamental research to industry, medicine to security, space to cultural heritage.

Their continuous technological evolution, driven by ever more stringent performance and reliability requirements, is significantly contributing to innovation and safety across numerous strategic sectors.

The next step will be systematic integration with artificial intelligence platforms, neural networks, and edge communication technologies, which will make X-ray detectors intelligent, adaptive, and predictive tools ready to face future scientific and industrial challenges.

9. Future Horizons in X-ray Detection:

   Nanotechnologies and Artificial Intelligence

The evolution of X-ray detectors, driven by demands for resolution, speed, sensitivity, and spectral capabilities, is entering a phase of radical transformation thanks to emerging nanotechnologies and integration with artificial intelligence (AI).

While conventional detectors are based on established principles such as ionization and scintillation, next-generation devices exploit quantum phenomena and extreme properties of matter to achieve levels of precision and versatility previously unimaginable.

Among the most promising technologies are Superconducting Nanowire Single-Photon Detectors (SNSPDs), superconducting nanowire detectors capable of detecting individual X-ray photons with near 100% efficiency, virtually zero noise, and temporal resolution on the order of picoseconds.

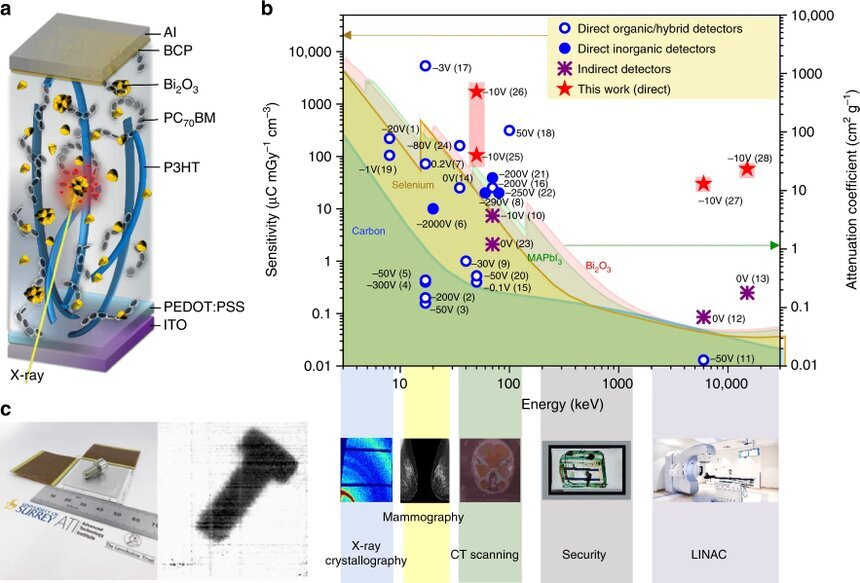

9-1 Overview of the X-ray detector.

 Schematic structure of the device.

b Comparison of the performance of current solid-state X-ray detectors.

Operating voltage is indicated next to each data point.

Values of the total attenuation coefficient for carbon, selenium, lead iodide and methylammonium (MAPbI₃), and Bi₂O₃ are indicated as shaded areas showing prior limits of detector technology based solely on mass attenuation processes.

c X-ray imager based on a hybrid X-ray detector and a 70 kV X-ray image of a bolt acquired using the X-ray imager.



These devices consist of extremely thin superconducting wires arranged in a serpentine pattern, maintained at cryogenic temperatures (generally below 2 K) to ensure superconducting operation.

When a photon strikes the nanowire, it induces a local transition from the superconducting state to the normal state, causing a measurable current drop as a signal.

The fast response, combined with spectral sensitivity and high noise rejection, makes SNSPDs ideal tools for applications requiring ultrafast timing, such as dynamic process imaging, time-resolved X-ray spectroscopy, and quantum detection.

However, the technological challenges associated with these devices are substantial.

In addition to the need for extremely low cryogenic temperatures, they require shielded environments, dedicated readout electronics, and nanostructured high-purity materials.

Large-scale production remains an obstacle to commercial diffusion, although developments are underway to create larger arrays compatible with conventional imaging systems.

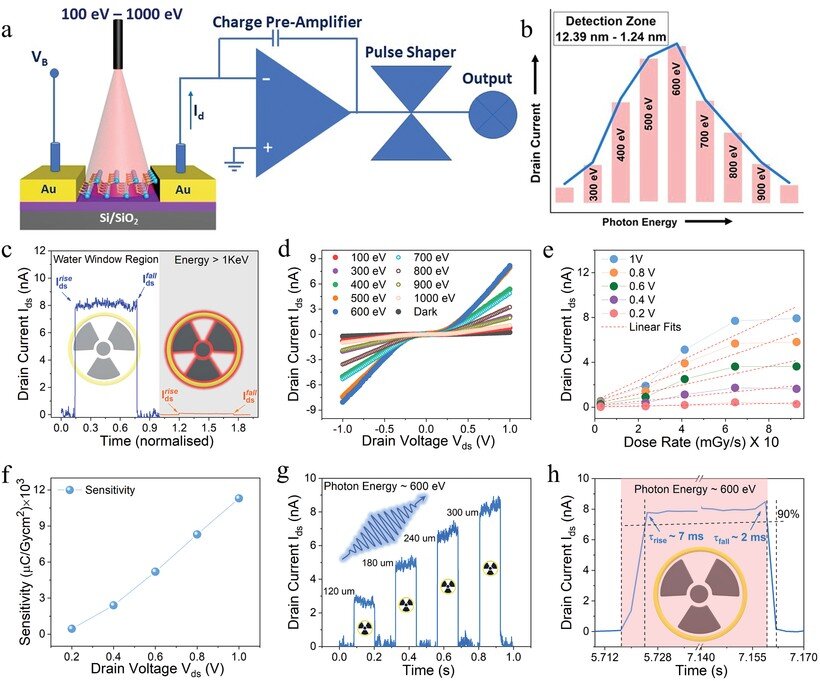

9.2 Performance of a soft X-ray detector based on SnS:

a) Schematic representation of a two-electrode device exposed to soft X-rays. The drain current as a function of soft X-ray photon energies can be obtained using the Keysight Technologies source unit.

b) Device response to different photon energies.

c) Comparison of Ids response in the water window region and for energies above 1 keV; indicating excellent response around 600 eV.

d) IV curves at photon energies between 100 eV and 1 keV. Maximum photocurrent observed near 600 eV, followed by rapid decrease with increasing photon energy.

e) Drain current Ids as a function of dose rate at various bias voltages. Sensitivity values are extracted from the slope of these photocurrents.

f) Sensitivity values at different bias voltages show a linear increase with increasing bias voltage. Dose rates for photon energies above 600 eV are not included.

g) Time-dependent Ids responses at a fixed bias voltage of 1 V and 600 eV for various slit sizes. These slit sizes are used to control photon flux values at the Australian Synchrotron.

h) Temporal response of the device at 600 eV and Vb = 1 V; indicating rise (90% of saturated X-ray signal) and fall times (10% of saturated X-ray signal) of 7 and 2 ms, respectively. This is far superior to other reported soft ferromagnetic and halide perovskite X-ray detectors.



10. Conclusions and Perspectives:

      The Crucial Role of X-ray Detectors in NDT Innovation

X-ray detection represents one of the key technologies for the evolution of non-destructive testing (NDT), offering indispensable tools for internal material characterization, early defect diagnosis, and real-time monitoring of complex structures.

In this article, we have traced a path from the simplest and most traditional detectors, such as radiographic films, gas chambers, and indirect scintillators, to more advanced solutions based on semiconductors, photon counting, spectral imaging, and multi-energy detectors.



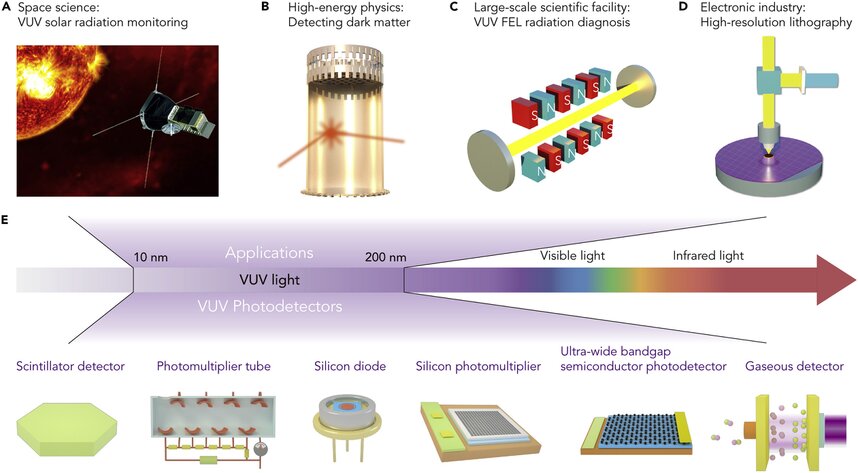

10.1 VUV photodetectors covering a wide range of applications:

(A–D) Main applications of VUV photodetectors, including VUV solar radiation monitoring (space science) (A), dark matter detection (high-energy physics) (B), VUV FEL radiation diagnostics (large-scale scientific facilities) (C), and high-resolution lithography (electronics industry) (D).

(E) Traditional VUV photodetectors currently available are shown under the electromagnetic spectrum. Device structures-including scintillator, photomultiplier tube, silicon diode, silicon photomultiplier, ultra-wide band semiconductor photodetector, and gas detector-are illustrated at the bottom from left to right. Note that the scintillator shape is somewhat arbitrary.



Each technology has brought with it an evolution in analytical capabilities, greater efficiency in defect detection, reduced doses and acquisition times, and improved material discrimination.

The introduction of solid-state sensors such as CdTe and CZT paved the way for direct detection with high energy resolution, reducing system complexity and enhancing stability.

Perovskites, as emerging materials, offer a promising route toward more economical and scalable devices. Photon counting detectors have radically changed the detection paradigm, enabling quantitative photon information acquisition and real-time multi-energy analysis.

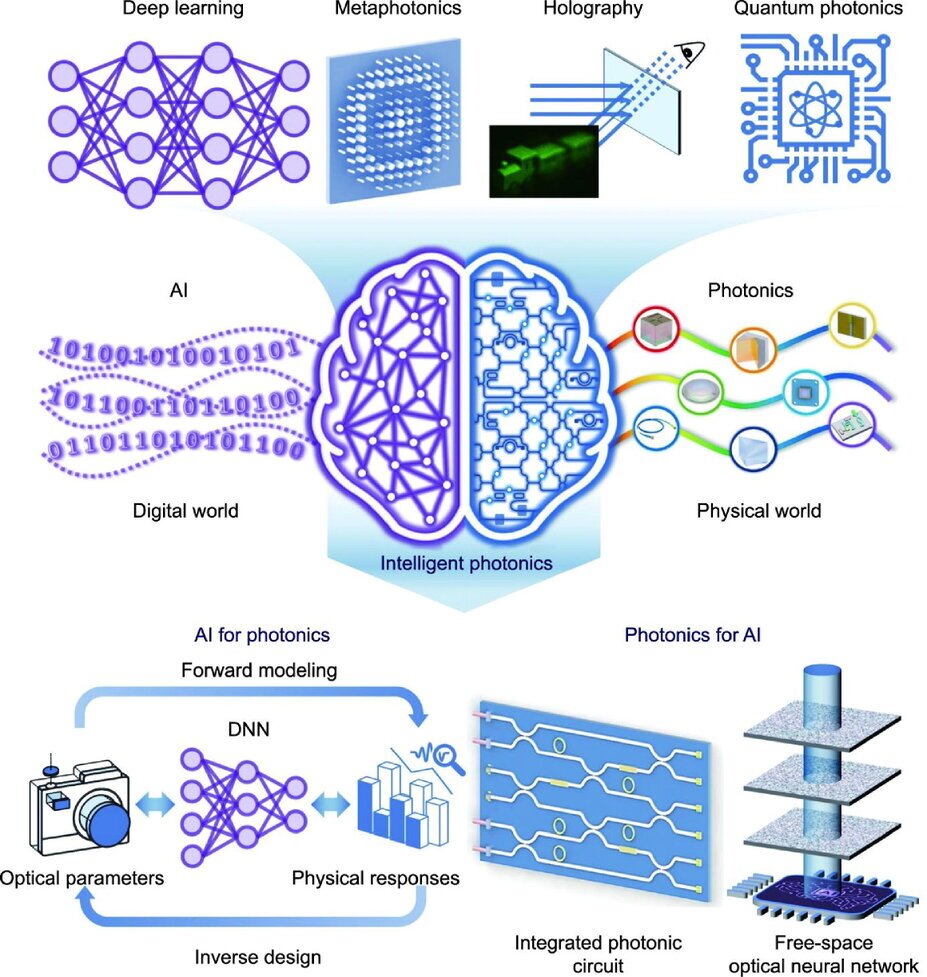

10.2 Schematic diagram of the synergy between deep learning and metafotonics,

holography, and quantum photonics, driving the development of intelligent photonics.

The integration between AI technology and photonics represents the intersection of the digital and physical worlds.

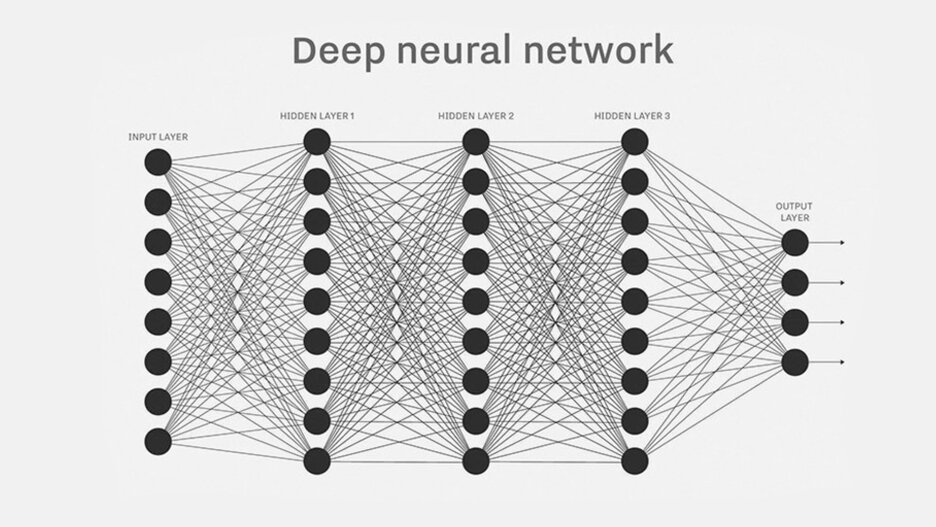

The use of discrete neural networks (DNNs) in direct modeling and inverse design processes can significantly enhance efficiency and accuracy in addressing photonic problems.

Conversely, photonics can be exploited for the physical implementation of AI computing, for example through integrated photonic circuits and optical neural networks (ONNs) in free space.

Spectral and multi-energy technologies now enable obtaining elemental and structural information that previously required invasive or destructive techniques.

This has revolutionized fields such as medicine, security, and electronics industry, and continues to push the frontier of scientific applications in synchrotrons and high-energy physics laboratories.

Future prospects, as we have seen, point toward increasingly tighter integration of advanced hardware and intelligent algorithms.

Nanotechnologies allow miniaturization and customization of sensors, while artificial intelligence enables automated analysis, improved diagnostic precision, and faster response times.

In this scenario, X-ray detectors will become intelligent nodes in monitoring and control networks, capable of adapting to operating conditions and interacting with complex systems predictively and autonomously.

For non-destructive testing professionals, this implies a necessary evolution of skills, which must embrace not only physical knowledge of detectors, but also mastery of data processing tools, artificial intelligence, and numerical simulation.

Future challenges will include managing large data volumes, securing intelligent systems, standardizing techniques, and ensuring interoperability among different devices.



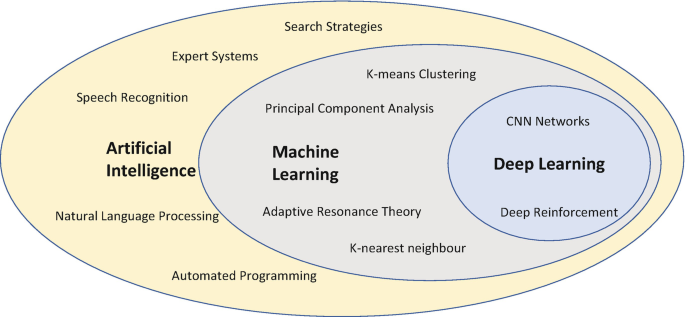

10.3 Artificial intelligence for X-ray photon counting technology



However, the expected benefits are considerable: greater inspection accuracy, reduced operational costs, improved safety of critical components, and opening toward new fields of application.

Ultimately, X-ray detectors are destined to remain at the core of technological innovation in non-destructive testing.

Their evolution is not only a technical matter but represents a cultural transformation in how we interpret matter, monitor processes, and make decisions.

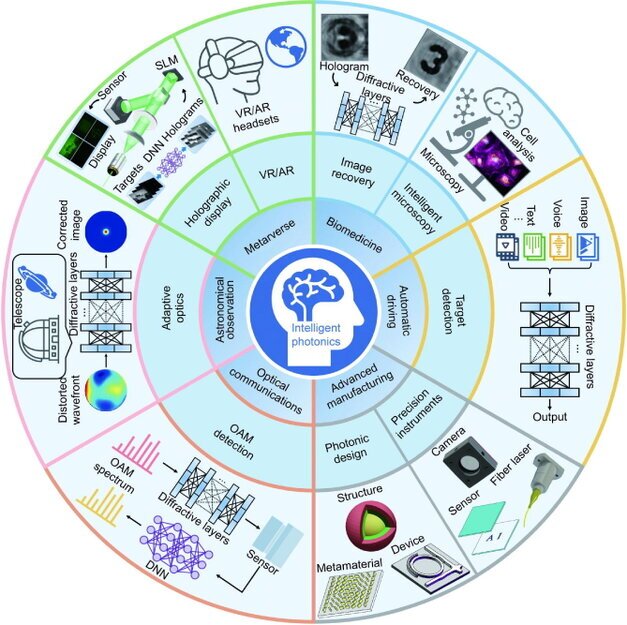

10.4 Intelligent photonics applications across various fields, including the metaverse,

biomedicine, autonomous driving, advanced manufacturing,

optical communications, and astronomical observation.



Investing in research, training, and adoption of these technologies means ensuring greater safety, efficiency, and competitiveness in the most strategic sectors of our industrial and scientific society.

Viaggio nei Sistemi di Rilevazione a

Raggi X per i CND

Sommario dei vari capitoli di quest'articolo:

1. Introduzione ai Raggi X e alla Rivelazione: Fondamenti e Contesto nei Controlli Non Distruttivi

Una panoramica sul ruolo cruciale dei raggi X nei CND e sull'evoluzione della rivelazione radiografica per l’analisi strutturale dei materiali.

2. Principi Fisici della Rivelazione a Raggi X: Dall'Interazione con la Materia al Segnale Elettronico

Meccanismi di conversione dell’energia: ionizzazione, scintillazione e creazione di coppie elettrone-lacuna. Le basi fisiche su cui si fondano tutti i tipi di detettori.

3. Tecnologie Tradizionali di Rilevazione: Pellicole, Camere a Gas e Scintillatori Indiretti

Un’esplorazione dei detettori storici e convenzionali: vantaggi in termini di semplicità e limiti nell'efficienza e nella risoluzione.

4. Detettori a Stato Solido a Conversione Diretta: CdTe, CZT e l’Evoluzione della Precisione Spettrale

La transizione verso semiconduttori avanzati per applicazioni che richiedono alta risoluzione energetica, stabilità e compattezza.

5. Sensori a Perovskiti: Nuove Opportunità per Detettori a Basso Costo e Alte Prestazioni

Un focus su materiali emergenti ad alta sensibilità e facile fabbricazione, con potenziale per rivoluzionare il mercato dei rivelatori.

6. Photon Counting X-ray Detectors (PCXDs): Conteggio di Fotoni e Analisi Spettrale Puntuale

Innovazione nella rivelazione singola dei fotoni: principio di funzionamento, vantaggi nella riduzione del rumore e accesso a dati quantitativi.

7. Imaging Multi-Energia e Tomografia Spettrale: Discriminazione dei Materiali con Rivelazione Avanzata

Dal dual energy CT alla decomposizione elementale: le possibilità dell’analisi multi-energia nella diagnostica e nel controllo industriale.

8. Applicazioni Avanzate dei Detettori X: Sincrotroni, Medicina, Sicurezza e Oltre

Detettori su misura per settori ad alta specializzazione: imaging avanzato, fluorescenza X, spazio e ricerca scientifica.

9. Nuove Frontiere nella Tecnologia dei Detettori: Nanodispositivi, IA e Rivelazione Ultra-Rapida

Un’anteprima sulle tecnologie emergenti: SNSPDs, XFELs e l’integrazione dell’intelligenza artificiale nell’analisi automatica dei segnali.

10. Conclusioni e Visione Futura: I Detettori a Raggi X come Chiave per l’Evoluzione dei Controlli Non Distruttivi

Sintesi dell’evoluzione tecnologica e riflessione sulle direzioni future: maggiore precisione, personalizzazione applicativa e automazione intelligente.

1. Introduzione ai Raggi X e alla Rivelazione:

   Fondamenti e Contesto nei Controlli Non Distruttivi



L’impiego dei raggi X nei Controlli Non Distruttivi (CND) rappresenta una delle tecniche più consolidate e sofisticate per l’ispezione strutturale dei materiali.

La radiografia industriale, basata sulla trasmissione e sull'assorbimento dei raggi X, consente l’identificazione di difetti interni senza compromettere l’integrità del componente esaminato.

1.1 Quando gli atomi diventano radioattivi, possono emettere diversi tipi di radiazioni,

ciascuna delle quali interagisce in modo diverso con i materiali.

Il progresso tecnologico, in particolare nell'ambito dei detettori, ha rivoluzionato la qualità, la velocità e l’affidabilità delle ispezioni radiografiche, passando da tecnologie analogiche a sistemi digitali altamente specializzati.

Questa trasformazione è avvenuta attraverso decenni di innovazioni tecnologiche, che hanno portato allo sviluppo di rivelatori sempre più sensibili, precisi e adattabili alle diverse esigenze industriali.

In particolare, l’evoluzione dei detettori ha avuto un impatto diretto sull'efficacia dei CND, contribuendo alla riduzione degli errori di rilevamento, all'aumento della produttività dei processi ispettivi e alla possibilità di integrare i controlli con sistemi automatizzati e intelligenti.

I raggi X, scoperti nel 1895 da Wilhelm Conrad Röntgen, hanno trovato fin da subito applicazioni nel campo medico, ma la loro potenzialità nei CND è emersa con forza nel XX secolo, specialmente nell'industria aerospaziale, energetica e meccanica.

I detettori, inizialmente basati su pellicole fotografiche, si sono evoluti fino a includere tecnologie a stato solido, sistemi a conteggio fotonico e soluzioni multi-energia in grado di offrire una lettura dettagliata e analitica della composizione interna dei materiali.

1.2 I raggi X monoenergetici vengono trasmessi attraverso diversi strati di un attenuatore con coefficiente di attenuazione, μ, del 20% per unità di spessore. L'attenuazione avviene in modo esponenziale, come illustrato dal grafico (in basso a sinistra) dei raggi X primari trasmessi in funzione dello spessore dell'attenuatore. Nel grafico semilogaritmico (in basso a destra), la curva esponenziale è una linea retta per il fascio di raggi X monoenergetici.

Questo articolo si propone di esplorare, con un approccio tecnico-scientifico, l’intero spettro delle tecnologie di rivelazione per raggi X oggi disponibili e in fase di sviluppo, partendo dai concetti fisici fondamentali fino ad arrivare alle applicazioni avanzate nei settori industriali più critici.

Il contesto dei CND, infatti, richiede soluzioni affidabili, ripetibili e precise, in grado di adattarsi a componenti di dimensioni variabili, materiali diversi e geometrie complesse.

La selezione del rivelatore più adatto non dipende solamente dalle caratteristiche fisiche del materiale da analizzare, ma anche dal tipo di difetto ricercato, dalla risoluzione spaziale ed energetica richiesta, dalla velocità di acquisizione necessaria e dalle condizioni ambientali in cui avviene l’ispezione.

1.3 Lo spettro di bremsstrahlung trasmesso modifica la sua distribuzione energetica e la fluenza dei fotoni a seguito dell'attenuazione dei raggi X. (In alto) La curva mostra lo spettro di 120 kVp trasmesso attraverso spessori di tessuto molle (acqua) di 0, 5, 10, 15 e 20 cm, illustrando la continua diminuzione del numero di fotoni e lo spostamento dello spettro verso un'energia effettiva più elevata. (In basso) La variazione dell'energia effettiva è mostrata più chiaramente per ogni spettro trasmesso normalizzato all'energia di picco dei raggi X trasmessi nei singoli grafici.

In un mondo industriale sempre più digitalizzato, connesso e automatizzato, l’adozione di detettori innovativi consente di migliorare la qualità del prodotto finale, ridurre i tempi e i costi di produzione, e garantire la conformità a standard di sicurezza sempre più stringenti.

I detettori moderni non si limitano più a fornire un’immagine bidimensionale dell’oggetto ispezionato, ma permettono di ottenere dati tridimensionali, informazioni spettrali e persino valutazioni quantitative sul tipo e sulla gravità dei difetti rilevati. Inoltre,

l’integrazione con algoritmi di intelligenza artificiale e con software di analisi avanzata consente una gestione intelligente dei dati acquisiti, facilitando la diagnosi automatica, la tracciabilità e la reportistica delle ispezioni.

In questo scenario di continua evoluzione, comprendere il funzionamento, i vantaggi e i limiti delle diverse tipologie di rivelatori a raggi X diventa essenziale per ricercatori, professionisti e operatori del settore.

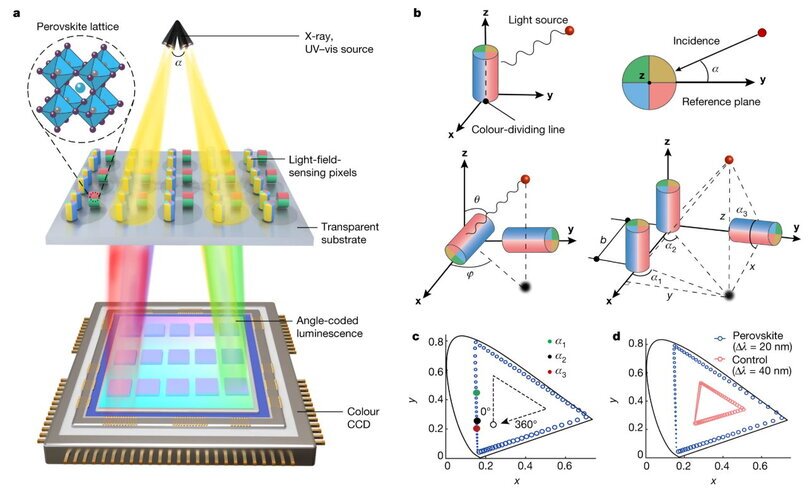

1.4 Rilevamento del campo luminoso da raggi X a luce visibile mediante array di nanocristalli di perovskite pixelati.



L’articolo è strutturato in dieci sezioni, ognuna delle quali affronta un aspetto specifico della rivelazione a raggi X, partendo dalle basi fisiche dell’interazione radiazione-materia, passando per le tecnologie tradizionali e i semiconduttori avanzati, fino alle ultime frontiere rappresentate dai sensori a perovskite, dai contatori di fotoni e dai sistemi multi energia.

Non mancano approfondimenti sulle applicazioni pratiche nei diversi ambiti industriali e scientifici, né una riflessione conclusiva sulle prospettive future di questa tecnologia strategica.

A supporto della trattazione, saranno presentate tabelle comparative, formule tecniche, esempi applicativi e considerazioni critiche utili a comprendere l’attuale stato dell’arte e a orientarsi nella selezione della soluzione più adeguata alle proprie esigenze operative.

La scelta del detettore, infatti, non è mai neutra, ma rappresenta un fattore determinante per il successo delle ispezioni e per la qualità complessiva del processo produttivo.

In un contesto industriale dove la competitività si gioca anche sulla capacità di innovare e di garantire elevati standard qualitativi, l’investimento in tecnologie di rivelazione avanzate costituisce un elemento chiave per rafforzare la sicurezza, la tracciabilità e l’efficienza delle operazioni di controllo non distruttivo.

2. Principi Fisici della Rivelazione a Raggi X:

   Dall'Interazione con la Materia al Segnale Elettronico



La comprensione dei principi fisici alla base della rivelazione a raggi X costituisce un prerequisito fondamentale per ogni sviluppo tecnologico nel campo dei controlli non distruttivi.

Quando un fascio di raggi X incide su un materiale, le interazioni che si instaurano dipendono principalmente dall'energia dei fotoni incidenti e dalla composizione atomica del bersaglio.

I tre meccanismi principali di interazione sono l’effetto fotoelettrico, la diffusione Compton e, a energie molto elevate, la produzione di coppie.

2.1 Riepilogo illustrativo delle interazioni tra raggi X e raggi γ.

(A) Il fascio primario non attenuato non interagisce con il materiale. (B) L'assorbimento fotoelettrico provoca la rimozione totale del fotone incidente di raggi X con energia maggiore dell'energia di legame dell'elettrone nel suo guscio, con l'energia in eccesso distribuita all'energia cinetica del fotoelettrone. (C) Lo scattering di Rayleigh è un'interazione con un elettrone (o un intero atomo) in cui non viene scambiata energia e l'energia dei raggi X incidenti è uguale all'energia dei raggi X diffusi con una piccola variazione angolare di direzione. (D) Le interazioni di scattering Compton si verificano con elettroni essenzialmente non legati, con trasferimento di energia condivisa tra l'elettrone di rinculo e il fotone diffuso, con scambio di energia descritto dalla formula di Klein-Nishina.

L’effetto fotoelettrico prevale alle basse energie ed è particolarmente utile nei materiali ad alto numero atomico, poiché il coefficiente di assorbimento varia come la terza potenza del numero atomico.

Questo effetto consiste nell'assorbimento completo dell’energia del fotone da parte di un elettrone legato, che viene così espulso dall'atomo.

La sua rilevanza nei detettori a stato solido è fondamentale, in quanto fornisce un’elevata efficienza di conversione nei semiconduttori ad alto Z.

La diffusione Compton, dominante in intervalli energetici intermedi, comporta una perdita parziale di energia del fotone e la sua deviazione angolare, contribuendo alla generazione di un fondo continuo nei segnali rilevati.

2.2 Grafico della probabilità di distribuzione della dispersione in funzione dell'angolo rispetto alla direzione del fotone incidente. Tre energie (20, 80 e 140 keV) mostrano una distribuzione relativamente isotropica (in tutte le direzioni) della dispersione a basse energie, che diventa più accentuata (angolo di dispersione più piccolo) ad alte energie.

La produzione di coppie elettrone-positrone, infine, si verifica solo per fotoni con energia superiore a 1.022 MeV e non è tipicamente rilevante nei contesti dei CND standard, sebbene assuma importanza in impieghi scientifici o in ambiti ad alta energia come i sincrotroni.

Una volta che l’energia del fotone viene trasferita alla materia, è necessario convertire questo evento in un segnale elettrico leggibile.

I meccanismi di conversione dell’energia in segnale sono principalmente tre: ionizzazione, scintillazione e conversione diretta.

La ionizzazione avviene in rivelatori a gas, dove il passaggio del fotone ionizza le molecole del gas, generando coppie ione-elettrone che vengono raccolte da elettrodi sotto campo elettrico.

Questo principio è alla base delle camere a ionizzazione, dei contatori Geiger-Müller e dei rivelatori proporzionali, noti per la loro robustezza e capacità di operare in ambienti estremi, ma limitati nella risoluzione spaziale e nella sensibilità energetica.

I materiali scintillatori, come il NaI(Tl) o il CsI(Tl), emettono fotoni di luce visibile in risposta all'assorbimento dei raggi X; la luce emessa viene poi convertita in segnale elettrico tramite fotomoltiplicatori o dispositivi a stato solido come i fotodiodi.

2.3 I raggi X monoenergetici vengono trasmessi attraverso diversi strati di un attenuatore con coefficiente di attenuazione, μ, del 20% per unità di spessore. L'attenuazione avviene in modo esponenziale, come illustrato dal grafico (in basso a sinistra) dei raggi X primari trasmessi in funzione dello spessore dell'attenuatore. Nel grafico semilogaritmico (in basso a destra), la curva esponenziale è una linea retta per il fascio di raggi X monoenergetici.

Questo metodo è ampiamente utilizzato per la sua alta efficienza di rilevazione e la flessibilità d’impiego, sebbene la risoluzione energetica sia mediamente inferiore rispetto alla conversione diretta.

Nei detettori a conversione diretta, invece, i fotoni X interagiscono direttamente con un semiconduttore ad alto Z, generando coppie elettrone-lacuna che vengono raccolte per formare un segnale elettrico proporzionale all'energia assorbita.

Materiali come il tellururo di cadmio (CdTe) e il telururo di cadmio-zinco (CZT) sono esempi paradigmatici di questa tecnologia, la quale offre una combinazione eccellente di risoluzione energetica, compattezza e rapidità di risposta.

La scelta del meccanismo di rivelazione dipende dalle specifiche esigenze applicative.

2.4 Spettri di emissione luminosa e curve di sensibilità spettrale di vari materiali luminescenti e sensori ottici.

Nei CND industriali, ad esempio, è fondamentale un’alta efficienza di assorbimento e una buona risoluzione spaziale, ma anche la compatibilità con ambienti ad alto tasso di radiazione e la possibilità di operare in tempo reale.

Le prestazioni di un detettore possono essere descritte in termini di efficienza quantica (QE), risoluzione energetica, tempo di risposta, linearità del segnale e stabilità nel tempo.

Inoltre, il rumore elettronico di fondo, la capacità di operare in modalità di conteggio o in integrazione e la resistenza a fenomeni di saturazione o pile-up sono parametri cruciali per valutare l’idoneità del sistema di rivelazione.

Le equazioni fondamentali che descrivono il processo di attenuazione della radiazione sono quelle che derivano dalla legge di Lambert-Beer, che descrive la riduzione dell’intensità di un fascio si attenui in base allo spessore del materiale attraversato e al suo coefficiente di attenuazione.

La relazione è espressa dalla formula:

dove:

$\mathrm{<span\; class="fs16lh2"><br></span>}$

$\mathrm{<ul\; class="fs16lh2\; ff1"><ul><li>x<span\; class="fs16lh2">\; </span><span\; class="fs16lh2">lo\; spessore\; del\; materiale.</span></li></ul></ul><div><span\; class="fs16lh2\; ff1"><br></span></div><div><span\; class="fs16lh2\; ff1"><br></span></div>}$

"Tale modello costituisce il fondamento per la progettazione di tutti i sistemi di imaging radiografico e tomografico, poiché quantifica l’assorbimento della radiazione nei materiali."

Infine, è importante sottolineare che la combinazione tra i principi fisici dell’interazione e le tecnologie di conversione rappresenta la base su cui si costruiscono le future innovazioni.

2.5  La ricerca incessante di tecnologie avanzate di rivelazione a raggi X è stata notevolmente rafforzata dall'emergere di perovskiti ad alogenuri metallici (MHP) e dei loro derivati, che possiedono una notevole resa luminosa e sensibilità ai raggi X. Questa completa revisione approfondisce approcci all'avanguardia per ottimizzare le prestazioni degli scintillatori MHP migliorandone le proprietà fisiche intrinseche e impiegando strategie ingegneristiche basate sulla luce radio-luminescente (RL), sottolineandone il potenziale per lo sviluppo di materiali con capacità superiori di rivelazione e imaging a raggi X ad alta risoluzione. Inizialmente, esploriamo le recenti ricerche incentrate su strategie per progettare efficacemente le proprietà fisiche intrinseche degli scintillatori MHP, inclusi la resa luminosa e i tempi di risposta. Inoltre, esploriamo strategie ingegneristiche innovative che coinvolgono strutture impilate, effetti guida d'onda, luminescenza chirale polarizzata circolarmente, maggiore trasparenza e la fabbricazione di scintillatori MHP flessibili, tutte in grado di gestire efficacemente la luce RL per ottenere imaging a raggi X ad alta risoluzione e ad alto contrasto. Infine, forniamo una tabella di marcia per lo sviluppo degli scintillatori MHP di nuova generazione, evidenziandone il potenziale trasformativo nei sistemi di rilevamento dei raggi X ad alte prestazioni.

Con l’avanzare delle tecnologie di nano fabbricazione, dell’elettronica di lettura e dell’elaborazione dei segnali, i rivelatori moderni sono in grado non solo di migliorare le performance tradizionali, ma anche di esplorare nuove modalità di imaging e di analisi.

L’integrazione con algoritmi di machine learning e la calibrazione dinamica in funzione del tipo di materiale o del profilo energetico del fascio incidente sono solo alcune delle direzioni verso cui la ricerca si sta muovendo.

La comprensione approfondita dei principi fisici non è dunque solo un esercizio teorico, ma costituisce la base indispensabile per progettare e implementare soluzioni efficienti, affidabili e orientate alle esigenze sempre più complesse dei controlli non distruttivi contemporanei.



3. Tecnologie Tradizionali di Rilevazione: Pellicole, Camere a Gas e Scintillatori Indiretti



Nel panorama dei dispositivi di rivelazione a raggi X, le tecnologie tradizionali occupano ancora oggi un posto rilevante, nonostante l'avanzata progressiva di soluzioni digitali e ad alta risoluzione.

Le pellicole radiografiche, le camere a gas e i rivelatori scintillatori indiretti rappresentano le fondamenta storiche su cui si sono sviluppati i moderni sistemi di rilevazione.

3.1 applicazioni che spaziano nei settori dell'imaging medico, della sorveglianza di sicurezza,

della ricerca scientifica e dei test industriali non distruttivi

Ogni tecnologia tradizionale presenta una propria architettura fisica, una specifica modalità di interazione con la radiazione e, conseguentemente, un determinato profilo prestazionale.

Comprendere i punti di forza e i limiti di questi approcci è essenziale per valutare il loro impiego nei contesti dove l’innovazione tecnologica non ha ancora completamente soppiantato l’efficacia consolidata di questi sistemi.

Le pellicole radiografiche, ad esempio, hanno rappresentato per decenni lo standard di riferimento nella radiografia industriale.

3.2 La radiografia a proiezione ideale è la rappresentazione della fluenza primaria dei raggi X trasmessi da una sorgente puntiforme attraverso l'oggetto e incidente sul rilevatore, come illustrato a sinistra per una fluenza incidente uniforme, I0, e fluenze trasmesse I1, I2 e I3 attraverso tessuti, aria e ossa, rispettivamente. Il contrasto del soggetto è la differenza tra i segnali di un oggetto e lo sfondo, ad esempio (I1 I2)/I1 e (I1 I3)/I1. A destra è mostrata una situazione tipica in presenza di dispersione, che dimostra la perdita di contrasto del soggetto e una minore differenza tra l'intensità della radiazione incidente e quella trasmessa.

Il loro principio di funzionamento si basa sull'interazione tra i fotoni X e uno strato fotosensibile a base di alogenuri d’argento, che subisce una modificazione chimica latente al passaggio della radiazione.

Questo effetto viene successivamente sviluppato mediante processi chimici, rendendo visibile un’immagine ad alta risoluzione del componente ispezionato.

Le pellicole offrono un’eccellente risoluzione spaziale, che può superare i 50 linee/mm, risultando ideali per la rilevazione di difetti molto piccoli o sottili.

Tuttavia, presentano notevoli svantaggi in termini di logistica, tempi di elaborazione, archiviazione e impossibilità di integrazione digitale immediata.

Inoltre, il controllo della qualità dipende fortemente dalla manualità dell’operatore e dalla costanza dei processi di sviluppo, fattori che ne limitano l’affidabilità in ambienti industriali ad alta produttività.

Le camere a gas costituiscono un’altra importante categoria di detettori tradizionali.

Esse funzionano grazie all’ionizzazione dei gas contenuti in un volume chiuso, tipicamente argon o xenon, dove i fotoni X generano coppie ione-elettrone che vengono raccolte tramite elettrodi per generare un segnale elettrico.

I contatori Geiger-Müller, i contatori proporzionali e le camere a ionizzazione sono esempi classici di questa tecnologia.

Sebbene meno precise in termini di risoluzione spaziale rispetto ad altre soluzioni, le camere a gas si distinguono per la loro semplicità costruttiva, robustezza e basso costo, risultando adatte per monitoraggi ambientali, dosimetria e applicazioni in ambienti ostili.

Tuttavia, la loro efficienza di rilevazione decresce rapidamente con l’aumentare dell’energia dei fotoni, rendendole meno idonee per imaging di materiali spessi o molto densi.

Inoltre, sono sensibili a variazioni di pressione e temperatura, e richiedono una calibrazione frequente per mantenere la coerenza del segnale.

I rivelatori a scintillazione indiretta completano il panorama delle tecnologie tradizionali, rappresentando una transizione intermedia tra l’analogico puro e il digitale.

3.3 A seconda del loro meccanismo di funzionamento, i rivelatori di raggi X possono essere indiretti o diretti.

Questi dispositivi impiegano materiali scintillatori che, interagendo con i raggi X, emettono luce visibile proporzionale all'energia assorbita.

La luce prodotta viene poi convertita in segnale elettrico mediante fotomoltiplicatori o sensori CCD/CMOS, permettendo l’acquisizione digitale dell’immagine.

Tra i materiali scintillatori più comuni si annoverano il solfuro di zinco attivato con argento (ZnS:Ag), il ioduro di sodio attivato con tallio (NaI:Tl) e il ioduro di cesio (CsI:Tl), ognuno con caratteristiche di efficienza luminosa, tempo di decadimento e densità differenti.

Questa tecnologia offre una buona efficienza di assorbimento e una qualità di immagine accettabile, con il vantaggio di poter essere integrata in catene digitali per la visualizzazione e l’archiviazione in tempo reale.

Tuttavia, la risoluzione energetica è inferiore rispetto ai sistemi a conversione diretta e la qualità dell’immagine può essere influenzata dalla geometria del rivelatore, dalla riflessione interna del segnale luminoso e dalla calibrazione dei sensori ottici.

3.4  Riepilogo di tutti i tipi di fotodetector VUV introdotti



Sono elencati i principali vantaggi (o caratteristiche), svantaggi (o colli di bottiglia) e campi di applicazione di ciascun tipo di rivelatore (dall'alto verso il basso). Si noti che l'oggetto di descrizione specifico è stato contrassegnato.

L’utilizzo dei detettori tradizionali è ancora oggi giustificato in numerosi scenari applicativi.

In contesti dove la priorità è la robustezza, la semplicità d’uso e il basso costo, come nel controllo di routine di componenti metallici standard o nella verifica di conformità di elementi semplici, le tecnologie tradizionali rappresentano una scelta ancora valida.

Inoltre, in situazioni dove le infrastrutture digitali sono limitate, come nei paesi in via di sviluppo o in ambienti industriali isolati, il ricorso a soluzioni analogiche rimane una strategia affidabile.

Tuttavia, è evidente che le potenzialità di elaborazione, automazione e integrazione offerte dai detettori digitali pongono sempre più in secondo piano le soluzioni tradizionali, riservandole a nicchie operative ben definite.

La conoscenza approfondita delle prestazioni, dei limiti e delle condizioni operative ottimali di questi dispositivi è comunque indispensabile per effettuare scelte consapevoli, bilanciando efficacia tecnologica e vincoli economici e operativi.

L’evoluzione futura potrebbe portare ad una ibridazione sempre maggiore tra elementi tradizionali e digitali, sfruttando il meglio di entrambi i mondi per ottenere prestazioni affidabili e scalabili in un’ampia gamma di scenari applicativi.

I detettori tradizionali non devono essere considerati un retaggio del passato, ma una componente storicamente rilevante e, in determinati casi, tecnicamente valida anche nelle pratiche di controllo contemporanee.



4. Detettori a Stato Solido a Conversione Diretta:

   CdTe, CZT e l’Evoluzione della Precisione Spettrale



L’avvento dei detettori a stato solido a conversione diretta ha rappresentato un importante balzo tecnologico nel campo della rivelazione dei raggi X, soprattutto per applicazioni in cui precisione energetica, compattezza e affidabilità risultano essenziali.

Questi dispositivi sfruttano direttamente le interazioni tra fotoni X e materiale semiconduttore per generare cariche elettriche, evitando le fasi intermedie tipiche delle tecnologie a scintillazione.

Tra i materiali più significativi utilizzati per la rivelazione diretta troviamo il tellururo di cadmio (CdTe) e il tellururo di cadmio-zinco (CZT), entrambi caratterizzati da un elevato numero atomico e da una buona mobilità dei portatori di carica, fattori che assicurano una notevole efficienza di assorbimento anche a energie medio-alte e una risoluzione spettrale superiore a quella dei rivelatori convenzionali.

4.1 Confronto delle proprietà dei diversi materiali del rivelatore

Questi materiali si contraddistinguono per la loro capacità di operare a temperatura ambiente o con una moderata refrigerazione, offrendo una buona stabilità operativa anche in contesti industriali complessi.

La loro struttura cristallina consente una raccolta efficiente delle cariche generate, riducendo fenomeni di dispersione e migliorando la linearità del segnale.

L’efficienza intrinseca di CdTe e CZT è legata alla combinazione di elevata densità e numero atomico medio dei costituenti, che garantisce un forte potere di attenuazione dei fotoni X.

4.2 Scintillatori MHP drogati con lantanidi.

a   Diagramma parziale del livello energetico 4f per attivatori di lantanidi trivalenti.

b   Principali transizioni luminescenti degli attivatori di lantanidi nello spettro elettromagnetico.

c   Spettri RL di CsPbBr3 CG, CsPbBr3 : Eu3+ CG sotto eccitazione a raggi X.

d   Calcolo della resa luminosa allo stato stazionario di CsPbBr3 : Eu3+ CG, LuAG commerciale: Ce.

e   Spettri di assorbimento, spettri di emissione visibile e spettri di emissione nel vicino infrarosso (λ ex = 365 nm) di CsPbCl 3  drogato e privo di lantanidi.

f   Confronto dell'emissione luminosa tra scintillatori CsPbCl3 : Yb.3+ e diversi scintillatori tipici.

Questa caratteristica rende tali materiali ideali per applicazioni come la tomografia computerizzata spettrale, l’imaging in ambito medicale, il controllo di qualità nei settori dell’elettronica e dell’aerospazio, e persino la sicurezza aeroportuale.

In particolare, la possibilità di discriminare i fotoni in base alla loro energia, analizzando lo spettro emesso, consente di ottenere immagini multi-livello in grado di distinguere materiali diversi anche quando presentano simile densità o spessore.

4.3  Fattori di corrispondenza spettrale di varie combinazioni di scintillatori/sensori ottici.

Tale capacità è fondamentale, ad esempio, nella verifica dell’integrità di circuiti elettronici multi-livello o nella rilevazione di inclusioni in leghe metalliche ad alta precisione.

A livello ingegneristico, i detettori basati su CdTe e CZT si presentano in forma di pixel o strip, accoppiati a circuiti integrati di lettura (ASIC) che permettono la digitalizzazione del segnale e la successiva elaborazione.

L’utilizzo di array pixelati permette non solo di aumentare la risoluzione spaziale, ma anche di realizzare imaging tridimensionale, in particolare se integrati in sistemi tomografici rotanti.

Un altro punto di forza è rappresentato dalla possibilità di operare in modalità di conteggio di singolo fotone, con soglie energetiche configurabili, caratteristica che consente un controllo dettagliato della qualità del segnale e una maggiore immunità al rumore elettronico.

Nonostante i numerosi vantaggi, i detettori a semiconduttore presentano anche criticità tecniche e operative. Il processo di crescita cristallina dei materiali, specialmente nel caso del CZT, è ancora complesso e costoso, e può introdurre imperfezioni nella struttura del rivelatore che incidono negativamente sull'uniformità della risposta e sulla risoluzione spettrale.

Inoltre, la sensibilità alla temperatura richiede spesso l’adozione di sistemi di controllo termico attivo per garantire la stabilità del segnale, soprattutto in ambienti industriali soggetti a variazioni ambientali.

Dal punto di vista applicativo, i detettori CdTe e CZT hanno aperto nuove frontiere nel campo dell’imaging quantitativo, offrendo la possibilità di eseguire analisi spettroscopiche in tempo reale durante le operazioni di controllo.

Questa caratteristica è particolarmente utile per la classificazione automatica dei materiali e per l’identificazione di difetti nascosti in componenti compositi o stratificati.

4.4 Schema a blocchi del principio di progettazione della scheda di acquisizione dati.

Le applicazioni in campo medicale, ad esempio nella tomografia spettrale per la valutazione di tessuti molli e contrasto vascolare, beneficiano dell’elevata risoluzione energetica di questi materiali, che permette una diagnosi più accurata e una minore esposizione del paziente.

Anche in ambito scientifico, i rivelatori a semiconduttore vengono impiegati nei sincrotroni e nei laboratori di fisica delle alte energie per la spettrometria X ad alta precisione.

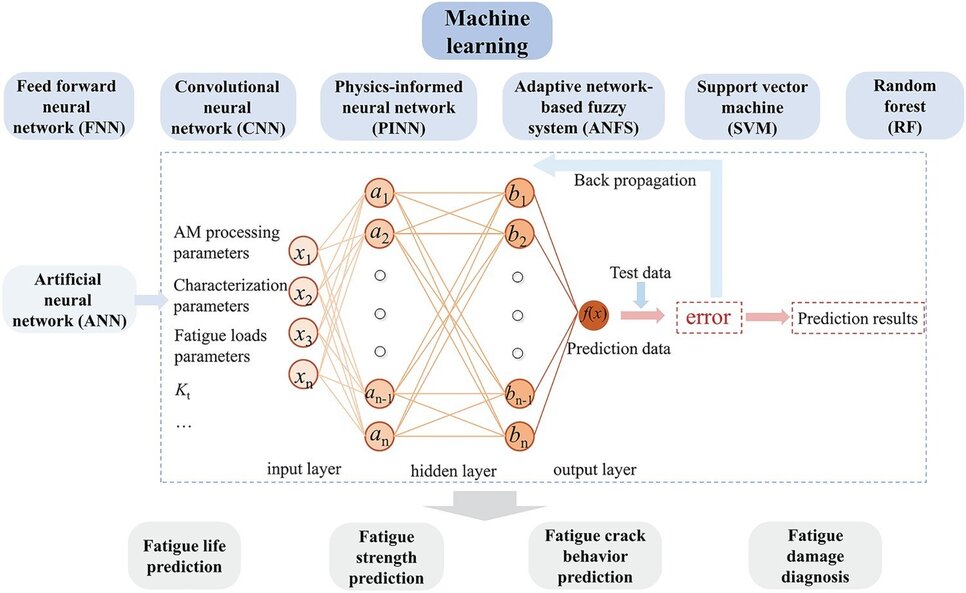

L’integrazione di questi detettori con tecnologie di intelligenza artificiale e machine learning rappresenta un ulteriore passo avanti nella direzione di sistemi diagnostici intelligenti.

Algoritmi di segmentazione automatica, riconoscimento di pattern e classificazione spettrale possono essere utilizzati per migliorare la rilevazione di anomalie, ridurre i tempi di analisi e facilitare il lavoro degli operatori.

In prospettiva, la miniaturizzazione dei rivelatori a semiconduttore e la riduzione dei costi di produzione potrebbero portare a una diffusione ancora più ampia di questi dispositivi, anche in contesti dove attualmente l’investimento economico rappresenta una barriera.

Lo sviluppo di nuove tecniche di sintesi dei cristalli, l’ottimizzazione dei circuiti di lettura e la standardizzazione dei protocolli di calibrazione costituiscono le principali sfide da affrontare nei prossimi anni per garantire una maggiore diffusione e affidabilità di queste tecnologie.

4.5 Cronologia dei foto-detettori UV-visibili-NIR perovskite

In conclusione, i detettori a stato solido a conversione diretta rappresentano una soluzione avanzata e ad alte prestazioni per le applicazioni che richiedono precisione, compattezza e capacità spettrale.

Il loro impatto sui controlli non distruttivi è già evidente in molteplici settori, e le prospettive future indicano un’evoluzione continua verso sistemi sempre più intelligenti, integrabili e performanti, capaci di rispondere alle esigenze di un’industria in costante trasformazione.



5. Sensori a Perovskiti:

   Nuove Opportunità per Detettori a Basso Costo e Alte Prestazioni



Negli ultimi anni, l'interesse verso le perovskiti come materiali sensibili per la rivelazione dei raggi X è cresciuto in modo esponenziale, grazie alla combinazione unica di proprietà optoelettroniche, facilità di sintesi e basso costo dei materiali di partenza.

Le perovskiti, strutture cristalline generalmente rappresentate dalla formula ABX₃, dove A e B sono cationi di diversa dimensione e X è un anione alogenuro, sono emerse inizialmente nel contesto del fotovoltaico, ma hanno dimostrato notevoli potenzialità anche nel campo dei detettori per radiazione ionizzante.

5.1 I rivelatori di raggi X a semiconduttore che impiegano vari materiali micro/nano-perovskiti hanno mostrato progressi

impressionanti nel raggiungere una maggiore sensibilità e limiti di rilevazione più bassi.

Ciò che rende questi materiali particolarmente promettenti è la loro alta efficienza nella conversione dell’energia dei raggi X in segnali elettrici, unitamente alla possibilità di essere depositati in film sottili o cresciuti su substrati flessibili, ampliando enormemente le opzioni di design per dispositivi portatili e personalizzati.

I sensori a perovskite possono operare sia in modalità diretta, attraverso la generazione di coppie elettrone-lacuna a seguito dell’assorbimento dei fotoni X, sia in modalità indiretta, accoppiati a strati di scintillazione.

Tuttavia, è la modalità diretta che ha catalizzato la maggiore attenzione della comunità scientifica, poiché consente una risposta più rapida, una risoluzione spaziale superiore e una struttura più semplice del dispositivo.

Tra le perovskiti più studiate per l'imaging a raggi X troviamo il triioduro di piombo e metilammonio (MAPbI₃), il cesio piombo bromuro (CsPbBr₃) e il triioduro di formamidinio piombo (FAPbI₃).

Questi materiali presentano una buona mobilità dei portatori, una forte attenuazione dei raggi X grazie alla presenza del piombo e un gap energetico adeguato per garantire la sensibilità al segnale e la soppressione del rumore di fondo.

Un grande vantaggio offerto dalle perovskiti è la possibilità di realizzare detettori a basso costo, tramite processi di fabbricazione compatibili con la stampa a getto d’inchiostro, la deposizione spin-coating o l’evaporazione termica, tutte tecniche che non richiedono camere bianche complesse o temperature elevate.

Questo aspetto rappresenta una rivoluzione rispetto alle tecnologie convenzionali basate su semiconduttori inorganici, il cui costo di produzione rimane uno dei principali ostacoli alla diffusione capillare.

Inoltre, la versatilità delle perovskiti permette l’ingegnerizzazione delle proprietà elettroniche e strutturali attraverso la sostituzione chimica dei componenti A, B o X, permettendo una personalizzazione del rivelatore per specifiche bande energetiche, ambienti operativi e livelli di sensibilità.

Dal punto di vista delle prestazioni, i detettori a perovskite hanno già dimostrato sensibilità elevate, con valori superiori a 10⁴ μC Gy⁻¹ cm⁻², e rumore di fondo estremamente contenuto, elementi che li rendono idonei per imaging medicale a bassa dose, sicurezza alimentare, analisi di materiali e ispezioni industriali.

F5.2 Tabella dati dei diversi scintillatori

La possibilità di integrare questi materiali in matrici flessibili apre inoltre alla realizzazione di sensori conformabili per componenti complessi, come giunti saldati o superfici curve, difficili da ispezionare con dispositivi rigidi.

Anche in ambito aerospaziale e militare si intravedono applicazioni promettenti, in virtù della leggerezza dei sensori e della loro capacità di resistere a condizioni ambientali severe.

Tuttavia, la tecnologia a perovskiti non è esente da limitazioni e sfide ancora da superare.

Uno dei principali ostacoli riguarda la stabilità chimica e termica dei materiali, in particolare in presenza di umidità e ossigeno, che possono causare la degradazione del cristallo e la perdita di efficienza.

Diversi approcci sono stati esplorati per mitigare questi problemi, tra cui l’incapsulamento in materiali polimerici, l’adozione di perovskiti completamente inorganiche (come CsPbBr₃) e la modifica della superficie tramite passivazione chimica.

Anche la riproducibilità della sintesi su larga scala rappresenta un tema aperto, poiché la qualità del cristallo influenza in modo determinante le proprietà di raccolta della carica e la linearità del segnale prodotto.

Un altro aspetto critico riguarda la tossicità del piombo, elemento chiave per le prestazioni radiative ma soggetto a restrizioni ambientali.

Ciò ha spinto la ricerca verso alternative a base di stagno, bismuto o antimonio, che pur offrendo promettenti prospettive richiedono ulteriori ottimizzazioni per raggiungere la sensibilità e la stabilità delle controparti a base di piombo.

Le collaborazioni interdisciplinari tra chimici dei materiali, fisici della materia condensata e ingegneri elettronici stanno accelerando il progresso in questo campo, con numerose pubblicazioni che mostrano miglioramenti incrementali nelle prestazioni e nella durabilità dei dispositivi.

5.3 Le etero strutture vdW 2D/3D e le loro potenziali applicazioni funzionali per la fotorilevazione.

Le perovskiti offrono inoltre interessanti possibilità nell’ambito della rivelazione spettrale avanzata.

Alcuni studi recenti hanno dimostrato che è possibile ingegnerizzare i parametri strutturali per ottenere una risposta energeticamente selettiva, potenzialmente utile per realizzare detettori multi-energia capaci di distinguere materiali con assorbimenti simili ma diversa composizione chimica.

La rapidità di risposta temporale apre inoltre alla possibilità di realizzare sistemi di imaging dinamico ad alta frequenza, con applicazioni in ambito industriale per il monitoraggio in tempo reale di processi produttivi critici.

La combinazione tra perovskiti e tecniche digitali avanzate, come l’elaborazione tramite algoritmi di intelligenza artificiale, consente la costruzione di sistemi adattivi e intelligenti, in grado di modificare in tempo reale i parametri di acquisizione in base al tipo di difetto o al materiale osservato.

Questa sinergia tra materiale e software rappresenta uno dei punti di forza principali della nuova generazione di detettori, che si prospettano come strumenti non solo di misura, ma anche di interpretazione automatica del dato.

In sintesi, i sensori a perovskite rappresentano una frontiera tecnologica di grande interesse per i controlli non distruttivi a raggi X.

Offrono un equilibrio ideale tra costi di produzione, prestazioni e flessibilità progettuale, pur presentando sfide significative legate alla stabilità e alla sostenibilità ambientale.

Con il continuo avanzamento nella chimica dei materiali, nelle tecniche di incapsulamento e nei processi di fabbricazione, è plausibile immaginare che nei prossimi anni le perovskiti diventeranno una delle tecnologie dominanti nel panorama della rivelazione radiografica.

La loro capacità di adattarsi a esigenze applicative specifiche, di essere prodotte su scala con tecnologie economiche e di integrarsi in dispositivi elettronici intelligenti le rende candidate ideali per una nuova generazione di sensori industriali, portando i controlli non distruttivi verso una dimensione sempre più precisa, accessibile e sostenibile.




6. Photon Counting X-ray Detectors (PCXDs):

    Conteggio di Fotoni e Analisi Spettrale Puntuale



I rivelatori a conteggio di fotoni (Photon Counting X-ray Detectors, PCXDs) rappresentano una delle più avanzate evoluzioni nel campo della rivelazione dei raggi X, introducendo un cambiamento paradigmatico rispetto ai sistemi di integrazione tradizionali.

A differenza dei rivelatori convenzionali, che misurano la quantità complessiva di energia depositata da un fascio di fotoni su un periodo di tempo, i PCXDs sono in grado di rilevare e contare singolarmente ogni fotone incidente, registrandone anche l’energia individuale.

6.1  PILATUS 6M è stato il primo rivelatore HPC di grandi dimensioni utilizzato di routine in una linea di luce di sincrotrone.

Questo approccio consente una risoluzione spettrale intrinsecamente più alta, una riduzione significativa del rumore elettronico e un miglioramento complessivo della qualità dell’immagine e delle capacità di discriminazione dei materiali.

Il principio di funzionamento dei PCXDs si basa sull’uso di materiali semiconduttori ad alta efficienza di conversione energetica, come CdTe (tellururo di cadmio) o CZT (tellururo di cadmio-zinco), accoppiati a circuiti elettronici di lettura ad alta velocità capaci di discriminare l’energia di ciascun fotone.

Quando un fotone interagisce con il materiale sensibile, genera una nube di portatori di carica che viene raccolta da elettrodi a pixel singolo o multipli.

6.2 Rappresentazione schematica di un ibrido di lettura del sensore utilizzato nei rivelatori HPC.

L'indio non è l'unico materiale utilizzato per le connessioni elettriche tra i pixel del sensore e quelli di lettura.

Questi segnali vengono immediatamente amplificati, filtrati e analizzati da ASIC (Application Specific Integrated Circuit), che effettuano la digitalizzazione e il conteggio dell’evento, assegnandolo a una specifica finestra energetica.

Questo meccanismo permette la costruzione di istogrammi energetici in tempo reale, fornendo informazioni dettagliate sulla composizione del materiale attraversato dai raggi X.

Una delle principali applicazioni dei PCXDs è nella tomografia computerizzata (CT) spettrale o multi-energia, dove la capacità di distinguere tra diversi livelli energetici consente la decomposizione del segnale in base agli elementi costituenti del campione.

Questo approccio si è dimostrato particolarmente efficace nella discriminazione tra materiali con densità simili ma composizione chimica differente, come ad esempio nella separazione di plastica e metalli leggeri nei sistemi di ispezione per la sicurezza, oppure nella caratterizzazione di fasi multiple in leghe metalliche complesse.

In ambito medicale, i PCXDs permettono una maggiore accuratezza nella determinazione della densità ossea, nella differenziazione tra tessuti molli e nella riduzione della dose somministrata al paziente grazie all’aumento dell’efficienza di rivelazione.

L’implementazione dei PCXDs comporta anche numerosi vantaggi dal punto di vista operativo. In primo luogo, il conteggio diretto elimina la necessità di convertitori analogico-digitale ad alta risoluzione nella catena di acquisizione, riducendo complessità e rumore.

Inoltre, i sistemi PCXD consentono una gamma dinamica superiore, poiché il conteggio è meno soggetto a saturazione rispetto ai sistemi integrativi.

Questa caratteristica è particolarmente utile nei contesti ad alta intensità di flusso, come negli impianti industriali dove il tempo di esposizione deve essere minimo per non compromettere la produttività.

6.3 Vista laterale del sistema di lettura del sensore ibrido.

La polarità del campo elettrico (indicato da tre frecce parallele) che separa la carica generata dall'assorbimento

di un fotone dipende dai requisiti del materiale del sensore e dell'elettronica di lettura.

Altri benefici includono la possibilità di utilizzare algoritmi avanzati di correzione del rumore e la capacità di effettuare segmentazioni spettrali in tempo reale, caratteristiche che rendono questi dispositivi ideali per l’integrazione in sistemi automatizzati e intelligenti di analisi.

Nonostante i numerosi punti di forza, i PCXDs presentano anche alcune sfide e limitazioni.

Il primo ostacolo significativo è rappresentato dal costo elevato dei materiali semiconduttori ad alta efficienza e dei circuiti ASIC dedicati, che possono limitare l’adozione su larga scala nei settori con budget ridotti.

Inoltre, l’elettronica di lettura ad alta velocità richiede un raffreddamento attivo e una progettazione accurata per evitare fenomeni di cross-talk, saturazione e pile-up, ovvero la sovrapposizione di più eventi in un intervallo di tempo inferiore alla risoluzione temporale del sistema.

Questi effetti possono compromettere la linearità della risposta energetica e devono essere attentamente gestiti mediante algoritmi di correzione e progettazione ottimizzata dei pixel.

6.4 Illustrazione dei principi di funzionamento in un singolo pixel tra le telecamere a conversione diretta e indiretta.

Il principio di rilevamento basato sul conteggio dei fotoni elimina tutte le altre fonti di rumore presenti nelle telecamere CCD o a schermo piatto. Ciò si traduce in un rapporto segnale/rumore notevolmente migliore e, di conseguenza, nella capacità di rilevare maggiori dettagli nelle immagini. La nitidezza delle immagini, ovvero la risoluzione spaziale effettiva dell'immagine acquisita, è definita dalla carica elettrica nel readout CMOS. Sebbene la dimensione dei pixel delle telecamere a conversione diretta sia maggiore di quella delle telecamere a conversione indiretta convenzionali, il segnale dei raggi X rilevati è meglio focalizzato nei pixel. La dimensione tipica di un pixel a conversione diretta varia da pochi millimetri a decine di micrometri, dove ADVACAM rappresenta la più alta densità di pixel tra le attuali telecamere a raggi X industriali, con una dimensione dei pixel di 55 µm.

Dal punto di vista tecnologico, uno degli sviluppi più interessanti in questo ambito è la miniaturizzazione dei circuiti di lettura e l’integrazione di funzionalità intelligenti direttamente a livello di pixel.

Questo approccio, noto come pixel-level intelligence, consente di implementare soglie dinamiche, filtri digitali adattivi e perfino reti neurali on-chip per la classificazione in tempo reale dei segnali.

L’intelligenza artificiale integrata nei PCXDs sta aprendo nuovi orizzonti nella diagnostica predittiva e nell'identificazione automatica di difetti, permettendo ai sistemi di apprendere dalle immagini precedenti e migliorare progressivamente la propria capacità di riconoscimento.

I PCXDs si dimostrano inoltre compatibili con configurazioni a matrice bidimensionale o tridimensionale, favorendo la costruzione di sistemi modulari scalabili per applicazioni ad alta risoluzione spaziale e volumetrica.

Questi array di rivelatori sono particolarmente adatti alluso in beamline di sincrotrone, nei sistemi di analisi non distruttiva per turbine aeronautiche, pale di compressori e saldature critiche, dove la risoluzione sub-micrometrica e la capacità di analisi elementare sono essenziali.

6.5 Rilevatori CMOS e CCD 2D.

 I rivelatori HPC, invece, convertono direttamente i fotoni in carica elettrica e li contano uno per uno immediatamente. Inoltre, sono basati su eventi, il che significa che contano semplicemente ogni singolo fotone senza accumulare rumore. Incorporano anche la discriminazione energetica per impedire qualsiasi possibile condivisione di carica tra pixel adiacenti, garantendo la massima precisione.

Nel contesto industriale, i PCXDs trovano impiego crescente nella verifica della qualità dei componenti in additive manufacturing (AM), in cui è essenziale individuare difetti interni, porosità o inclusioni che potrebbero compromettere l’integrità strutturale del pezzo finito.

La rapidità di acquisizione e l’elevata sensibilità energetica permettono di effettuare ispezioni inline senza rallentare il processo produttivo.

Allo stesso modo, nel settore alimentare, i PCXDs sono utilizzati per identificare contaminanti a bassa densità come frammenti di plastica, vetro o osso nei prodotti confezionati, grazie alla loro capacità di discriminazione fine delle energie di assorbimento.

L’evoluzione futura dei PCXDs sarà con ogni probabilità orientata verso una maggiore integrazione elettronica, l’adozione di materiali alternativi più sostenibili e l’espansione dell’intervallo energetico operativo, per includere anche fotoni di alta energia fino alla gamma dei MeV.

Inoltre, lo sviluppo di tecniche di calibrazione automatica, auto diagnostica e manutenzione predittiva contribuirà a rendere questi dispositivi ancora più affidabili e facili da integrare nei sistemi complessi.

Con il supporto dell’elaborazione edge e dell’intelligenza artificiale distribuita, i rivelatori a conteggio di fotoni potranno evolversi in sensori adattivi e cooperativi, capaci di condividere dati e apprendere in rete, portando i controlli non distruttivi verso una nuova era di precisione, efficienza e autonomia.

6.6  Rivelatori a conteggio di fotoni

In conclusione, i PCXDs rappresentano un’innovazione dirompente nel panorama della rivelazione a raggi X, offrendo vantaggi impareggiabili in termini di qualità dell’informazione, flessibilità operativa e potenziale di automazione.

La loro adozione crescente nei settori della medicina, dell’industria e della ricerca conferma il loro ruolo chiave nell'evoluzione dei controlli non distruttivi, ponendoli come riferimento per la progettazione dei futuri sistemi di imaging intelligente e analisi quantitativa dei materiali.



7. Imaging Multi-Energia e Tomografia Spettrale:

   Discriminazione dei Materiali con Rivelazione Avanzata



L’introduzione dell’imaging multi-energia e della tomografia spettrale ha segnato un momento di svolta nel campo dei controlli non distruttivi (CND) tramite raggi X, offrendo nuove capacità di discriminazione dei materiali grazie all'analisi energetica dettagliata del fascio radiante.

Questo approccio si basa sul principio che materiali diversi assorbono l’energia dei fotoni X in modo diverso a seconda della loro composizione atomica e densità elettronica.

7.1 Illustrazione schematica delle tre tecnologie di imaging a raggi X

(A) Single include uno strato scintillatore e un sensore di immagine (scala di grigi) con la caratteristica di integrazione energetica.

(B) Dual include due strati scintillatori, due sensori di immagine (scala di grigi) e un filtro di energia metallico con le caratteristiche di integrazione energetica e separazione energetica.

(C) Multi include tre strati scintillatori, due filtri ottici/energetici, un filtro di energia e un sensore di immagine a colori con le caratteristiche di integrazione energetica, separazione energetica e acquisizione di informazioni spettrali. Visione tricromatica (rosso, verde, blu) realizzata da tre strati scintillatori (strato DE1, strato DE2, strato E) individualmente. Il filtro 1 (passa-lungo 600 nm) e il filtro 2 (passa-lungo 500 nm) hanno bloccato i fotoni extra per evitare sovrapposizioni spettrali e hanno indurito il fascio di raggi X con il filtro 3 (CaF2) in modo sinergico.

L’implementazione di sistemi di imaging multi-energia consente pertanto di separare, identificare e quantificare i materiali presenti in un oggetto attraverso la loro firma energetica, superando le limitazioni della radiografia convenzionale, che fornisce soltanto un’informazione integrata sull'assorbimento.

Il fondamento tecnico della tomografia spettrale è l’uso di rivelatori capaci di distinguere tra fotoni di diversa energia incidente.

Questo può essere ottenuto attraverso varie strategie: acquisizioni sequenziali a energie differenti, filtri spettrali intercambiabili, o più modernamente, con l’impiego di rivelatori a conteggio di fotoni con discriminazione energetica (PCXD).

Nella modalità dual-energy (DECT), la più semplice delle configurazioni, si effettuano due scansioni o due letture simultanee a energie diverse, consentendo la generazione di mappe composizionali e la separazione tra materiali ad alta e bassa densità.

7.2 Imagine concettuale a raggi X multi-energia per l'ispezione dei bagagli

(A) Illustrazione della tecnologia di imaging a raggi X multi-energia per l'ispezione dei bagagli.

(B) Schizzo del bagaglio simulato con otto oggetti diversi (oggetti a–h).

(C e D) Immagini radiografiche multi-energia originali (C) e ricostruite a colori (D) del bagaglio simulato.

(E–G) Tre ROI con diversi intervalli di lunghezza d'onda di emissione dell'immagine originale a raggi X multi-energia del bagaglio simulato.

(H) Curve della funzione di trasferimento modulata dello scintillatore del telescopio sotto tensioni del tubo a raggi X basse, medie e alte.

(I–K) Immagini a raggi X della scheda a coppie di linee standard (tipo 39b) scattate tramite lo scintillatore del telescopio rispettivamente a (I) bassi, (J) medi e (K) alti kilovolt.



Le tecnologie più avanzate prevedono l’uso di rivelatori spettrali con più di due canali energetici (multi-energy CT), che migliorano la risoluzione chimica e permettono la decomposizione quantitativa in termini di elementi costitutivi, densità elettronica o numeri atomici efficaci.

Una delle principali applicazioni dell’imaging multi-energia nei CND industriali è la discriminazione tra fasi all'interno di materiali compositi o leghe metalliche.

7.3 Illustrazione schematica del principio di funzionamento del rilevamento dei raggi X multi-energia

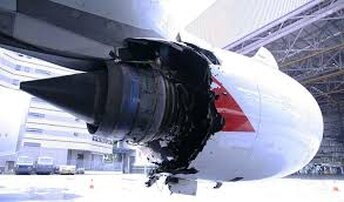

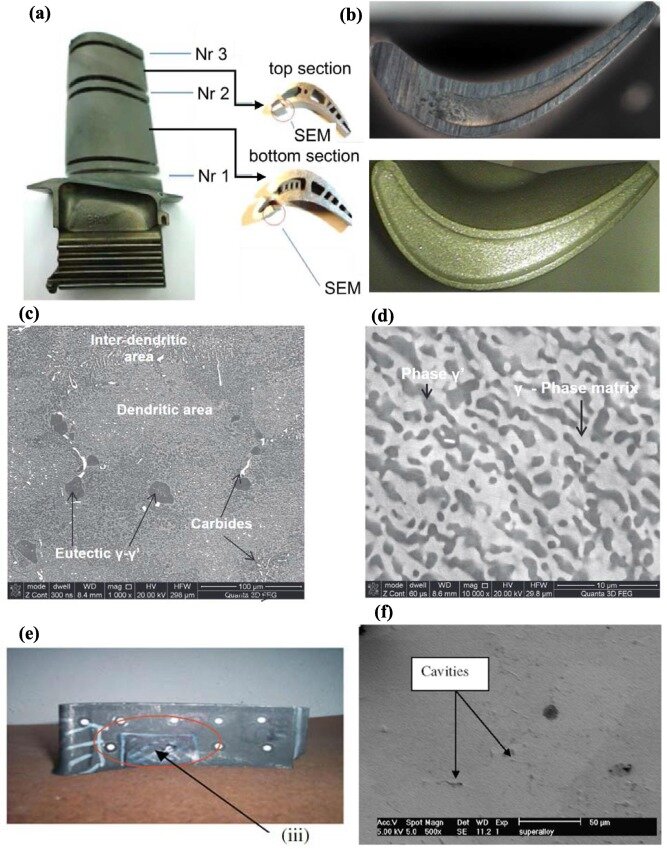

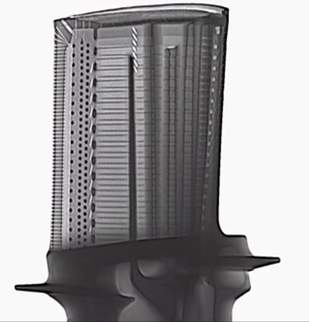

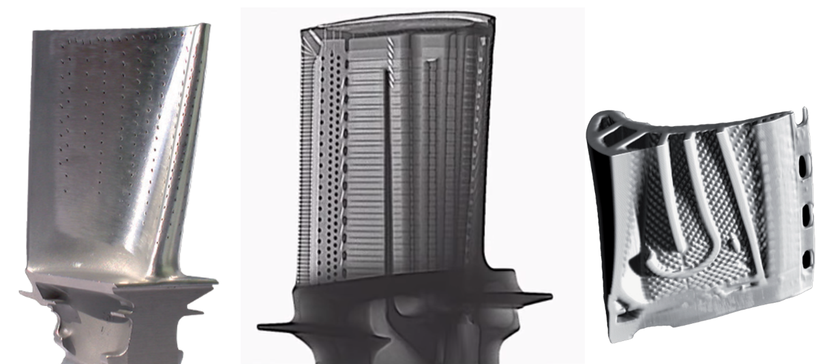

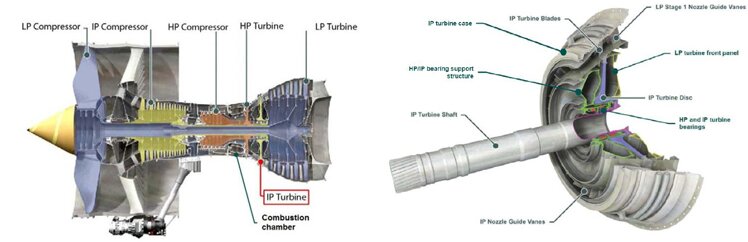

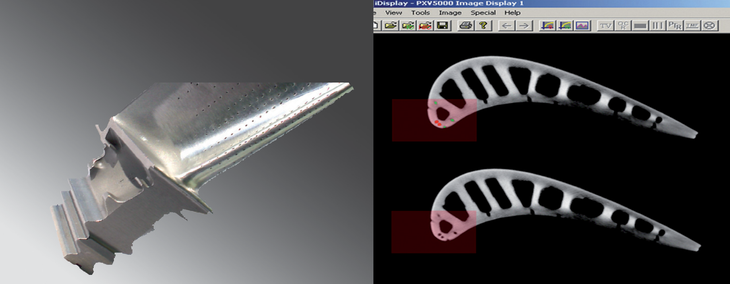

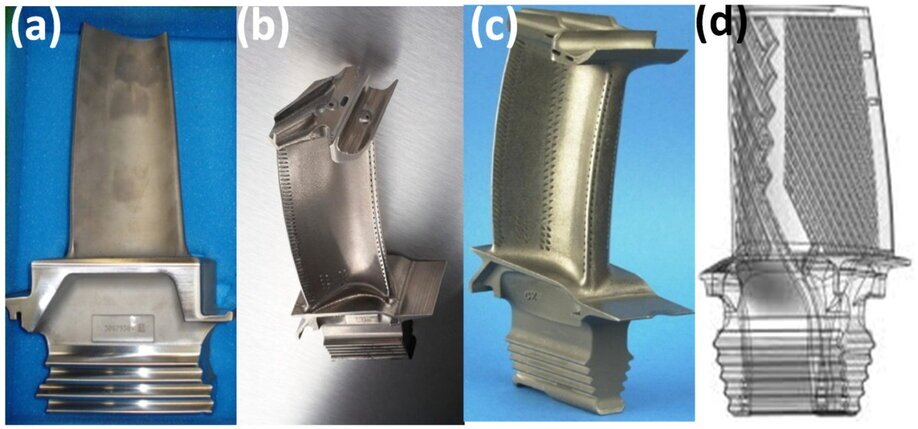

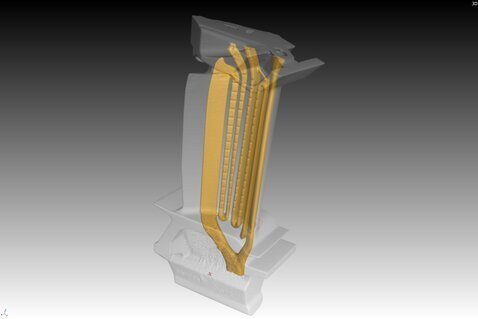

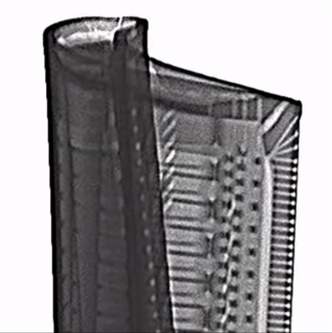

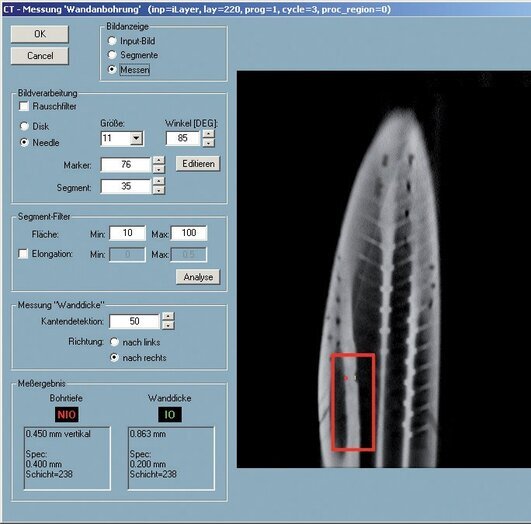

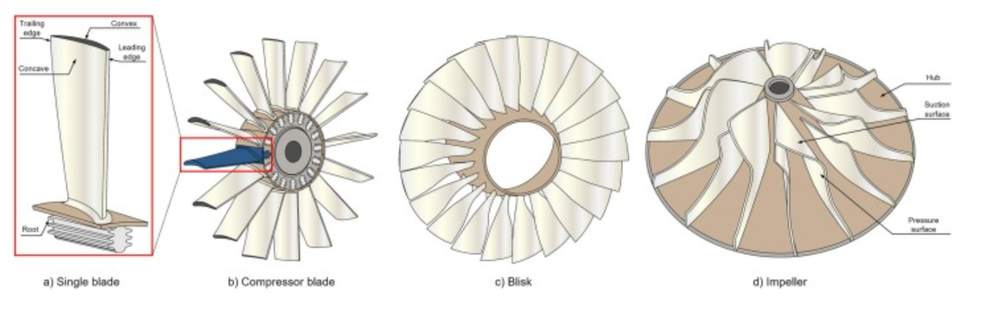

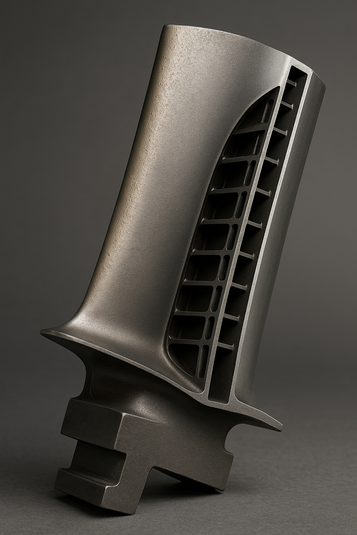

Ad esempio, nelle turbine aeronautiche o nei componenti realizzati tramite additive manufacturing, è fondamentale identificare la presenza di inclusioni, segregazioni o porosità che possano compromettere la resistenza meccanica del pezzo.

Con l’analisi multi-energia, è possibile ottenere mappe tridimensionali della distribuzione dei materiali, localizzando eventuali anomalie con un’accuratezza superiore rispetto alla CT convenzionale.

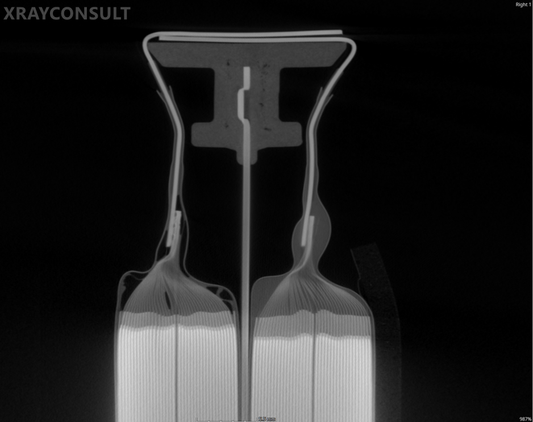

Allo stesso modo, nel settore Automotive, tale tecnica è utilizzata per verificare l’integrità di saldature, giunti e materiali plastici accoppiati con metalli, migliorando la qualità e la sicurezza dei veicoli.

Nel campo della sicurezza, l’imaging multi-energia è largamente impiegato nei sistemi di ispezione aeroportuale e doganale, dove consente di identificare materiali organici, esplosivi e sostanze pericolose sulla base della loro firma energetica.

A differenza dei sistemi a energia singola, che spesso non riescono a distinguere tra materiali con densità simili, la capacità di analisi spettrale consente una classificazione automatica più affidabile e una riduzione significativa dei falsi positivi.

Inoltre, i rivelatori multi-energia possono essere integrati in sistemi intelligenti dotati di algoritmi di deep learning, in grado di apprendere modelli di minaccia e adattare dinamicamente le soglie di rilevamento.

Dal punto di vista della progettazione strumentale, i sistemi multi-energia richiedono una calibrazione rigorosa, sia in termini di risposta energetica dei rivelatori, sia nella ricostruzione dei dati volumetrici.

Le ricostruzioni spettrali richiedono algoritmi complessi di decomposizione, che possono includere tecniche di ottimizzazione iterativa, regressione non lineare e metodi bayesiani per la stima delle concentrazioni elementari.

L’uso combinato di dati spettrali e strutturali apre inoltre la possibilità all’imaging quantitativo, dove le informazioni CT non sono più solo morfologiche ma anche chimico-fisiche, con impatti rilevanti nella caratterizzazione dei materiali.

Dal punto di vista tecnico, una delle sfide principali dell’imaging spettrale riguarda la gestione del rumore e degli artefatti dovuti alla bassa statistica fotonica per ciascun canale energetico.

L’aumento della risoluzione spettrale implica infatti una divisione del flusso fotonico in bande più strette, con conseguente riduzione del segnale in ciascuna banda.

Per ovviare a questo problema, si ricorre a sorgenti ad alta intensità, tempi di acquisizione prolungati o algoritmi di ricostruzione basati su tecniche di denoising e compressione spettrale.

Altri problemi includono la calibrazione incrociata tra canali energetici, la correzione del beam hardening spettrale e la gestione delle non linearità della risposta del rivelatore.

Dal punto di vista delle prospettive future, la tendenza è verso una maggiore integrazione dei rivelatori multi-energia con l’elaborazione on-chip e l’intelligenza artificiale.

I sistemi di imaging spettrale di nuova generazione saranno probabilmente dotati di capacità di classificazione automatica in tempo reale, riconoscimento dei materiali e analisi predittiva delle anomalie, grazie all'integrazione di reti neurali convoluzionali e algoritmi di apprendimento supervisionato.

Inoltre, la miniaturizzazione dei moduli rivelatori e la possibilità di realizzare array spettrali tridimensionali consentirà lo sviluppo di scanner compatti ad alte prestazioni, utilizzabili anche in contesti mobili o sul campo.

Infine, l’imaging multi-energia apre nuove possibilità nel monitoraggio in-service dei materiali e dei componenti, tramite tecniche di imaging dinamico ad alta risoluzione spettrale.

In combinazione con tecnologie di attuazione come l’induzione termica o la vibrazione ultrasonica, è possibile osservare in tempo reale le modifiche strutturali e chimiche all'interno di un componente sottoposto a sollecitazioni, migliorando la comprensione dei meccanismi di degrado e facilitando la manutenzione predittiva.

In sintesi, la tomografia spettrale e l’imaging multi-energia rappresentano un’estensione potente delle tecniche radiografiche tradizionali, aprendo la strada a una nuova generazione di controlli non distruttivi in grado di fornire non solo immagini, ma dati quantitativi sulla composizione dei materiali.

Con l’evoluzione dei rivelatori, l’aumento della potenza computazionale e l’integrazione dell’intelligenza artificiale, queste tecnologie diventeranno sempre più centrali nelle pratiche di ispezione avanzata, qualità industriale e sicurezza critica.



8. Applicazioni Avanzate dei Detettori X:

   Sincrotroni, Medicina, Sicurezza e Oltre



L’impiego avanzato dei detettori a raggi X si estende ben oltre i confini delle applicazioni industriali convenzionali, trovando largo impiego in settori ad alta specializzazione quali la ricerca scientifica nei sincrotroni, l’imaging medico diagnostico, la sicurezza aeroportuale e il monitoraggio spaziale.

In ciascuno di questi ambiti, i requisiti in termini di risoluzione spaziale, sensibilità energetica, tempo di risposta e capacità di discriminazione materiale spingono i rivelatori a prestazioni sempre più elevate, ponendo al contempo sfide complesse sul piano ingegneristico e fisico.

8.1 Schema di sistemi di imaging a raggi X multi-energia e integrati in energia.

(a) Schema di un sistema di imaging a raggi X convenzionale integrato in energia.

(b) Schema di un sistema di imaging a raggi X a pannello piatto multi-energia di ampia area basato su scintillatori multistrato impilati.

I sincrotroni, in particolare, rappresentano uno dei contesti più esigenti per i sistemi di rivelazione a raggi X, grazie alla produzione di fasci di luce X ad alta brillanza, collimazione e monocromaticità.

In questi ambienti, i detettori sono utilizzati per esperimenti di diffrazione, assorbimento e scattering coerente, richiedendo risoluzioni temporali nell'ordine dei nanosecondi e capacità di lettura a elevata dinamica.

8.2 Modulo del rivelatore LAMBDA. Un sensore GaAs compensato al Cr da 42 mm × 28 mm,

collegato a 6 chip Medipix3, è montato sul lato sinistro della testa del rivelatore.

Tra i dispositivi più comuni nei sincrotroni si annoverano i rivelatori a pixel attivi (APD), i rivelatori a conteggio di fotoni a stato solido con architetture ibridi (come i DECTRIS PILATUS e EIGER), nonché i sistemi basati su sensori di silicio a strip o a pixel con lettura parallela.

Questi strumenti sono progettati per acquisire grandi volumi di dati in tempi molto brevi, con rumore elettronico minimo e alta resistenza alle radiazioni ionizzanti.

Le applicazioni comprendono studi cristallografici, tomografie ad altissima risoluzione e imaging elementare tramite spettroscopia X, dove è essenziale separare segnali di bassa intensità in presenza di forti gradienti fotonici.

8.3 Spettrometro Raman presso ID20.

A sinistra: portale dello spettrometro.

Riquadro a destra: modulo rivelatore MAXIPIX a chip singolo.

L’evoluzione recente ha visto anche l’introduzione di rivelatori a tempo di volo e dispositivi integrati con elettronica di elaborazione sul sensore, che permettono l’analisi in tempo reale delle interazioni fotone-materia.

Nel campo della medicina, l’uso dei detettori a raggi X ha vissuto una rivoluzione con l’avvento della tomografia computerizzata (CT) spettrale, della mammografia digitale e della fluoroscopio a bassa dose.

I rivelatori a conteggio di fotoni con discriminazione energetica sono ormai adottati nelle nuove generazioni di scanner clinici, consentendo una precisa segmentazione dei tessuti, la riduzione delle dosi somministrate ai pazienti e l’identificazione precoce di patologie vascolari o tumorali.

La possibilità di analisi multi-energia nei detettori medicali offre vantaggi notevoli nella visualizzazione di contrasto, nella quantificazione della densità ossea, e nell’imaging cardiovascolare avanzato.

Il futuro della radiologia diagnostica punta a sistemi ibridi che integrano capacità spettrali con algoritmi di intelligenza artificiale per la diagnosi automatizzata e il monitoraggio longitudinale del paziente.

Nel settore della sicurezza, sia civile che militare, i rivelatori a raggi X trovano applicazione nei sistemi di screening aeroportuale, nei portali per il controllo di veicoli e container, e nei rilevatori mobili per la bonifica di ordigni o la prevenzione del contrabbando nucleare.

8-4 Impianto di un Sincotrone

In questi contesti, l’obiettivo è discriminare materiali potenzialmente pericolosi con elevata affidabilità e rapidità.

I sistemi moderni adottano rivelatori a doppia energia o multi-energia in combinazione con algoritmi di riconoscimento automatico e intelligenza artificiale, capaci di distinguere esplosivi, sostanze chimiche, droghe e materiali fissionabili.

Alcuni dispositivi sono anche equipaggiati con sistemi a raggi X backscatter, che forniscono immagini della superficie esterna degli oggetti ispezionati, o con tomografia a raggi X portatile per l’ispezione tridimensionale sul campo.

Nel contesto spaziale, la rivelazione di raggi X è cruciale per le missioni scientifiche che studiano fenomeni cosmici ad alta energia come buchi neri, stelle di neutroni e brillamenti solari.

Le missioni spaziali richiedono rivelatori con peso ridotto, alta efficienza quantistica e capacità di operare in condizioni estreme di temperatura e radiazione.

I detettori a semiconduttore come il CdZnTe e i rivelatori a microstrip di silicio sono stati impiegati in diversi satelliti per l’osservazione X, come quelli delle missioni NASA, ESA e JAXA.

Alcuni rivelatori sono progettati per operare in modalità spettroscopica, mentre altri privilegiano la rapidità temporale per lo studio di eventi transitori.

L’integrazione con ottiche X avanzate e la possibilità di operare in configurazioni polarimetriche o interferometriche amplia le frontiere della ricerca astrofisica.

Anche nel settore dei beni culturali, i rivelatori X stanno giocando un ruolo crescente grazie alla loro capacità di indagare strutture interne non visibili e determinare la composizione elementare dei materiali.

Tecniche come la fluorescenza a raggi X (XRF), la radiografia digitale e la tomografia micro-CT sono impiegate per analizzare dipinti, reperti archeologici e manufatti storici senza danneggiarli.

I rivelatori utilizzati in questi casi devono combinare alta sensibilità, buona risoluzione spaziale ed energetica, e compatibilità con sistemi portatili, per operazioni in loco presso musei o siti archeologici.

Il crescente interesse per l’imaging X applicato ai beni culturali ha portato allo sviluppo di strumenti ibridi che integrano rivelazione X con imaging ottico, infrarosso e spettroscopia Raman, offrendo una visione multi-modale del manufatto.

Infine, l’industria elettronica e dei semiconduttori utilizza i rivelatori X per il controllo di qualità, la verifica dell’assemblaggio e la caratterizzazione dei materiali nei dispositivi miniaturizzati.

La micro-CT, combinata con rivelatori ad alta risoluzione e software di analisi tridimensionale, permette di identificare difetti come vuoti, cricche, delaminazioni e cortocircuiti in chip e circuiti integrati.

Questo tipo di analisi è fondamentale nella produzione di componenti elettronici per il settore automobilistico, aerospaziale e medico, dove l’affidabilità è un requisito imprescindibile.

Le nuove tendenze includono l’uso di rivelatori piatti a matrice (FPD), sensori CMOS avanzati e tecnologie di acquisizione rapida per minimizzare i tempi di scansione e massimizzare la produttività.

In sintesi, i detettori a raggi X sono oggi presenti in una gamma straordinariamente ampia di applicazioni avanzate, che vanno dalla ricerca fondamentale all'industria, dalla medicina alla sicurezza, dallo spazio ai beni culturali.

La loro continua evoluzione tecnologica, spinta da esigenze sempre più stringenti in termini di prestazioni e affidabilità, sta contribuendo in modo determinante all'innovazione e alla sicurezza in numerosi settori strategici.

Il prossimo passo sarà l’integrazione sistematica con piattaforme di intelligenza artificiale, reti neurali e tecnologie di comunicazione edge, che renderanno i rivelatori X strumenti intelligenti, adattivi e predittivi, pronti ad affrontare le sfide del futuro scientifico e industriale.



9. Orizzonti Futuri nella Rivelazione a Raggi X:

   Nanotecnologie e Intelligenza Artificiale



L'evoluzione dei rivelatori a raggi X, guidata dalle esigenze di risoluzione, velocità, sensibilità e capacità spettrale, sta entrando in una fase di trasformazione radicale grazie alle nanotecnologie emergenti e all'integrazione con l'intelligenza artificiale.

Se i rivelatori convenzionali si fondano su principi consolidati come la ionizzazione e la scintillazione, i dispositivi di nuova generazione sfruttano fenomeni quantistici e proprietà estreme della materia per raggiungere livelli di precisione e versatilità finora impensabili.

Tra le tecnologie più promettenti, spiccano i Superconducting Nanowire Single-Photon Detectors (SNSPDs), rivelatori a nanofili superconduttori capaci di rilevare singoli fotoni X con efficienza prossima al 100%, rumore praticamente nullo e risoluzione temporale nell'ordine dei picosecondi.

9-1 Panoramica del rilevatore di raggi X.

Struttura schematica del dispositivo.

b   Confronto delle prestazioni degli attuali rilevatori di raggi X allo stato solido

La tensione operativa è indicata accanto a ciascun punto dati.

I valori del coefficiente di attenuazione totale di carbonio, selenio, ioduro di piombo e metilammonio (MAPbI 3 ) e Bi 2 O 3 sono indicati come aree ombreggiate che mostrano i limiti precedenti della tecnologia dei rivelatori basata solo sui processi di attenuazione in massa.

c   Un imager a raggi X basato sul rivelatore ibrido a raggi X e un'immagine a raggi X da 70 kV di un bullone acquisita utilizzando image a raggi X

Tali dispositivi sono composti da sottilissimi fili superconduttori disposti in modo serpentino, mantenuti a temperature criogeniche (generalmente sotto i 2 K) per garantirne il funzionamento in regime di superconduttività.

Quando un fotone colpisce il nanofilo, induce una transizione locale dallo stato superconduttore a quello normale, causando una caduta di corrente rilevabile come segnale.

La velocità di risposta, unita alla sensibilità spettrale e all'elevata reiezione del rumore, rende gli SNSPDs strumenti ideali per applicazioni che richiedono timing ultrarapido, come l’imaging di processi dinamici, la spettroscopia X a risoluzione temporale e la rivelazione quantistica.

Tuttavia, le sfide tecnologiche associate a questi dispositivi sono significative. Oltre alla necessità di mantenere temperature criogeniche estremamente basse, essi richiedono ambienti schermati, elettroniche di lettura dedicate e materiali nano-strutturati ad alta purezza.

La produzione su larga scala, inoltre, rappresenta ancora un ostacolo alla loro diffusione commerciale, anche se sono in corso sviluppi per la realizzazione di array più grandi e compatibili con i sistemi di imaging convenzionali.

9.2 Prestazioni di un rivelatore di raggi X molli basato su SnS:

a) Rappresentazione schematica del dispositivo a due elettrodi esposto a raggi X molli. La corrente di drain in funzione delle energie dei fotoni dei raggi X molli può essere ottenuta utilizzando l'unità sorgente Keysight Technologies.

b) La risposta del dispositivo a diverse energie dei fotoni.

c) Confronto della risposta Ids per la regione della finestra d'acqua e per energie superiori a 1 keV; indica un'eccellente risposta intorno a 600 eV.

d) Curve IV a energie dei fotoni comprese tra 100 eV e 1 keV. Si osserva una fotocorrente massima intorno a 600 eV, seguita da una rapida diminuzione all'aumentare delle energie dei fotoni.

e) La corrente di drain Ids in funzione del rateo di dose a diverse tensioni di polarizzazione. I valori di sensibilità vengono estratti dalla pendenza di queste fotocorrenti.

f) I valori di sensibilità a diverse tensioni di polarizzazione mostrano un aumento lineare all'aumentare delle tensioni di polarizzazione. I ratei di dose per energie di fotoni superiori a 600 eV non sono inclusi.

g) Risposte Ids dipendenti dal tempo a una tensione di polarizzazione di 1 V e a 600 eV fissi per diverse dimensioni di fenditura. Queste dimensioni di fenditura vengono utilizzate per controllare i valori del flusso di fotoni dell'Australian Synchrotron.

h) Risposta temporale del dispositivo a 600 eV e Vb = 1 V; indicare tempi di salita (90% del segnale a raggi X saturi) e discesa (10% del segnale a raggi X saturi) rispettivamente di 7 e 2 ms. Questo è di gran lunga migliore rispetto ad altri rivelatori di raggi X molli ferromagnetici e perovskiti ad alogenuri riportati.

I recenti progressi nella fabbricazione litografica e nei crio-refrigeratori miniaturizzati stanno aprendo nuove strade per una maggiore accessibilità di queste tecnologie avanzate.

Un altro ambito in rapido sviluppo è quello dei laser a elettroni liberi (XFELs – X-ray Free Electron Lasers), sorgenti di raggi X coerenti e di altissima intensità che permettono di generare impulsi ultracorti con brillanza superiore di molti ordini di grandezza rispetto alle sorgenti convenzionali.

Gli XFELs consentono esperimenti che rivelano le dinamiche atomiche e molecolari su scala femtoseconda, richiedendo rivelatori estremamente rapidi e resistenti all'intensità di fotoni emessi.

I detettori utilizzati in questi contesti sono progettati per operare con frame rate dell’ordine di milioni di immagini al secondo, gestione in tempo reale di grandi volumi di dati e capacità di sopportare flussi fotonici estremamente intensi senza saturazione o danni permanenti.

Tecnologie come i rivelatori DSSC (DePFET Sensor with Signal Compression) e Adaptive Gain Integrating Pixel Detectors (AGIPD) rappresentano lo stato dell’arte per le applicazioni XFEL, combinando elevata gamma dinamica, bassa rumorosità e alta risoluzione spaziale.

A fianco di questi sviluppi fisici, l’integrazione dell’intelligenza artificiale (IA) nei processi di rivelazione e analisi dati sta rivoluzionando l’intera catena di acquisizione.

L’uso di algoritmi di machine learning e deep learning permette non solo di migliorare la qualità delle immagini e la discriminazione dei materiali, ma anche di rilevare automaticamente difetti, pattern anomali e variazioni temporali in modo predittivo.

I modelli basati su reti neurali convoluzionali (CNN) sono sempre più adottati per segmentare strutture complesse, classificare tessuti in imaging medico o identificare micro-difetti nei materiali industriali.

La combinazione tra rivelatori spettrali avanzati e intelligenza artificiale consente inoltre di effettuare analisi elementari con maggiore precisione, riducendo la necessità di intervento umano e aumentando la riproducibilità del processo.

L’automazione delle pipeline di elaborazione dati apre anche alla possibilità di realizzare sistemi di rivelazione autonomi, in grado di adattarsi dinamicamente alle condizioni di acquisizione, ottimizzare parametri in tempo reale e interfacciarsi con sistemi robotici o di visione industriale.

Questi sviluppi risultano particolarmente rilevanti per ambienti complessi o inaccessibili, come linee di produzione automatizzate, ambienti ostili (reattori nucleari, fondali marini) o missioni spaziali.

L’IA si configura così non come un semplice strumento di supporto, ma come un vero e proprio componente funzionale dei rivelatori di nuova generazione.

Le nanotecnologie giocano un ruolo complementare a quello dell’IA, offrendo materiali innovativi per la realizzazione di sensori con proprietà su misura.

I meta materiali, ad esempio, consentono di progettare risposte elettromagnetiche non convenzionali, aprendo la strada a lenti X compatte, filtri spettrali selettivi o assorbitoti a banda stretta.

Le nanostrutture a base di grafene, MXene o materiali 2D stanno emergendo come candidati promettenti per la realizzazione di fotocatodi e fotodiodi ad alta mobilità, ridotto rumore e risposta ultra veloce.

Le tecniche di deposizione a film sottile e stampa nano-litografica permettono la fabbricazione di sensori flessibili e miniaturizzati, con potenziali applicazioni nell’imaging portatile e nei dispositivi indossabili.

In sintesi, il futuro della rivelazione a raggi X si sta delineando come un ecosistema integrato di tecnologie fisiche e digitali, dove l’interazione tra materiali avanzati, dispositivi ultrarapidi e intelligenza artificiale porterà a una nuova generazione di rivelatori intelligenti, adattivi e autonomi.

Le sfide tecniche, pur rilevanti, sono affrontabili grazie all’interdisciplinarità crescente tra fisica, ingegneria, informatica e scienze dei materiali.

È plausibile immaginare un futuro in cui i rivelatori X non solo osservano, ma interpretano e decidono, svolgendo un ruolo attivo nei processi di controllo, diagnostica e ricerca scientifica.



10. Conclusioni e Prospettive:

     Il Ruolo Cruciale dei Detettori X nell'Innovazione dei CND



La rivelazione a raggi X rappresenta una delle tecnologie chiave per l’evoluzione dei controlli non distruttivi, offrendo strumenti insostituibili per la caratterizzazione interna dei materiali, la diagnostica precoce dei difetti e il monitoraggio in tempo reale di strutture complesse.

In questo articolo, abbiamo tracciato un percorso che va dai detettori più semplici e tradizionali, come pellicole radiografiche, camere a gas e scintillatori indiretti fino alle soluzioni più avanzate basate su semiconduttori, conteggio di fotoni, imaging spettrale e rivelatori multi-energia.

10.1 Fotodetector VUV che coprono un'ampia gamma di applicazioni

(A–D) Le principali applicazioni dei fotodetector VUV, tra cui il monitoraggio della radiazione solare VUV (scienza spaziale) (A) il rilevamento della materia oscura (fisica delle alte energie) (B), la diagnosi della radiazione VUV FEL (struttura scientifica su larga scala) (C) e la litografia ad alta risoluzione (industria elettronica) (D).

(E) I fotorivelatori VUV tradizionali disponibili sono presentati sotto lo spettro elettromagnetico. Le strutture dei dispositivi: scintillatore, tubo fotomoltiplicatore, diodo al silicio, fotomoltiplicatore al silicio, fotorivelatore a semiconduttore a banda ultralarga e rivelatore gassoso sono mostrate in basso, da sinistra a destra. Si noti che la forma dello scintillatore è in una certa misura arbitraria.

Ogni tecnologia ha portato con sé un’evoluzione delle capacità analitiche, una maggiore efficienza nella rilevazione dei difetti, una riduzione delle dosi e dei tempi di acquisizione, e una migliore discriminazione dei materiali.

L’introduzione di sensori a stato solido come CdTe e CZT ha aperto la strada alla rilevazione diretta con risoluzione energetica elevata, riducendo la complessità dei sistemi e migliorandone la stabilità.

Le perovskiti, come materiali emergenti, offrono invece una via promettente verso dispositivi più economici e scalabili. I detettori a conteggio di fotoni hanno cambiato radicalmente il paradigma della rivelazione, permettendo l’acquisizione quantitativa dell’informazione fotonica e l’analisi multi-energia in tempo reale.

10-2 Diagramma schematico della sinergia tra apprendimento profondo e metafotonica, olografia e fotonica quantistica, che porta allo sviluppo della fotonica intelligente. L'integrazione tra tecnologia AI e fotonica rappresenta l'intersezione tra il mondo digitale e quello fisico. L'uso di reti neurali discrete (DNN) nei processi di modellazione diretta e progettazione inversa può migliorare significativamente l'efficienza e l'accuratezza nell'affrontare i problemi fotonici. Al contrario, la fotonica può essere sfruttata per l'implementazione fisica del calcolo AI, ad esempio tramite circuiti fotonici integrati e reti neurali ottiche (ONN) in spazio libero.

Le tecnologie spettrali e multi-energia consentono oggi di ottenere informazioni elementari e strutturali che prima erano accessibili solo con tecniche invasive o distruttive.

Questo ha rivoluzionato settori come la medicina, la sicurezza e l’industria elettronica, e continua a spingere in avanti il confine delle applicazioni scientifiche nei sincrotroni e nei laboratori di fisica delle alte energie.

Le prospettive future, come abbiamo visto, puntano verso un’integrazione sempre più stretta tra hardware avanzato e algoritmi intelligenti.

Le nanotecnologie permettono di miniaturizzare e personalizzare i sensori, mentre l’intelligenza artificiale consente di automatizzare l’analisi, migliorare la precisione diagnostica e ridurre i tempi di risposta.

In questo scenario, i rivelatori a raggi X diventeranno nodi intelligenti di reti di monitoraggio e controllo, capaci di adattarsi alle condizioni operative e di interagire con sistemi complessi in modo predittivo e autonomo.

Per i professionisti dei controlli non distruttivi, ciò implica una necessaria evoluzione delle competenze, che dovranno abbracciare non solo la conoscenza fisica dei rivelatori, ma anche la padronanza degli strumenti di elaborazione dati, intelligenza artificiale e simulazione numerica.

Le sfide future comprenderanno la gestione di grandi volumi di dati, la sicurezza dei sistemi intelligenti, la standardizzazione delle tecniche e l’interoperabilità tra dispositivi diversi.

10-3 Intelligenza artificiale per la tecnologia di conteggio dei fotoni a raggi X

Tuttavia, i benefici attesi sono considerevoli: maggiore accuratezza nelle ispezioni, riduzione dei costi operativi, miglioramento della sicurezza dei componenti critici e apertura verso nuovi campi di applicazione.

In definitiva, i detettori a raggi X sono destinati a rimanere al centro dell’innovazione tecnologica nei controlli non distruttivi.

La loro evoluzione non è solo un fatto tecnico, ma rappresenta una trasformazione culturale del modo in cui interpretiamo la materia, monitoriamo i processi e prendiamo decisioni.

10-4 Applicazioni intelligenti legate alla fotonica in diversi campi, tra cui il metaverso, la biomedicina,

la guida automatica, la produzione avanzata, le comunicazioni ottiche e l'osservazione astronomica.

Investire nella ricerca, nella formazione e nell'adozione di queste tecnologie significa garantire una maggiore sicurezza, efficienza e competitività nei settori più strategici della nostra società industriale e scientifica.

NDT for Aerospace

and Industrial Turbine Blades

INTRODUCTORY SUMMARY



X-ray Computed Tomography (CT) stands as one of the most advanced technologies for non-destructive testing (NDT) of turbine blades in both aerospace and industrial sectors.

This article provides a comprehensive overview of the applications, operating principles, and future perspectives of this revolutionary technology, with a particular emphasis on recent innovations and its potential in materials engineering.

The unique ability of CT to generate ultra-high-resolution three-dimensional reconstructions has radically transformed industrial inspection processes.

Unlike traditional techniques, CT technology enables true "virtual dissection" of components, revealing internal defects, density variations, and complex geometries with micrometric accuracy, all without damaging the sample.

"Blade with internal view"

In the aerospace sector, CT has become an indispensable tool to ensure the safety of turbine blades-critical components typically manufactured from advanced nickel or titanium alloys.

These blades operate under extreme conditions of temperature and pressure, where even the smallest defect can lead to catastrophic failure.

CT's capability to detect microcracks, porosity, and inclusions has significantly improved safety standards and reduced maintenance costs.

In industrial applications, CT is crucial for inspecting gas turbines.

The complex geometries of turbine blades, with their intricate internal cooling systems, particularly benefit from CT’s metrological capabilities.

"Aircraft turbine with the different blades that compose it"

This technology enables complete and accurate dimensional verification, essential for maintaining thermodynamic efficiency and operational lifespan of components.

Recent technological advances have led to significant improvements in the performance of industrial CT systems.

Modern microfocus and nanofocus sources, combined with high-resolution digital detectors and advanced reconstruction algorithms, now achieve sub-micrometric resolutions.

At the same time, increased computational power has reduced processing times, making CT increasingly suitable for high-volume production environments.

One of the most promising developments is the integration of artificial intelligence.

Machine learning algorithms are revolutionizing tomographic image analysis, enabling not only automated defect identification but also prediction of damage evolution and estimation of remaining component life.

This approach, when combined with digital twin technologies, is opening new frontiers in predictive maintenance.

However, the adoption of industrial CT still presents certain challenges. Initial costs remain high, notably for high-energy systems capable of examining large components.

Although scanning times are decreasing, they may still limit use in fast-paced production settings. Additionally, interpretation of results still requires specialized personnel, despite advances in automation.

This article will explore in detail:



 1.       The fundamental physical principles of industrial CT

 2.       The various available system configurations

 3.       The most advanced analytical techniques

 4.       Strategies for integration into industrial processes

 5.       Landmark case studies

 6.       The latest technological trends

 7.       Applications of AI in tomographic analysis

 8.       Future perspectives and remaining challenges

Through this analysis, our aim is to provide industry professionals with an up-to-date resource for understanding the capabilities of CT in the non destructive testing of turbine blades.

The technology is emerging not only as an analytical tool but as an enabling platform that is redefining quality and safety standards in critical industries. As such, CT stands at the forefront of the transition toward smart factories and predictive maintenance.

 "Market division by sector"



The Importance of Turbine Blades in Aerospace and Industrial Sectors



Turbine blades are critical components in a wide range of aerospace and industrial applications, operating under extreme thermal, mechanical, and aerodynamic stresses.

 Their design, manufacturing, and maintenance require uncompromising standards of precision and reliability, since their correct operation is directly linked to the safety, energy efficiency, and profitability of the facilities in which they are used.

"Different types of turbines"


Role in Aerospace Applications



In the aviation industry, turbine blades are among the most highly stressed components of a jet engine.

Located in the engine’s “hot section,” these blades are exposed to temperatures that can exceed 1,500°C well above the melting point of the constituent metals.

To withstand these conditions, they are manufactured from nickel-based superalloys (such as Inconel) or titanium alloys, and are often equipped with advanced internal cooling systems and ceramic thermal barrier coatings (TBCs).

Their function is crucial: they convert the thermal energy of the combusted gases into mechanical energy, which in turn drives the compressor and generates the thrust required for flight.

A single damaged blade can cause dynamic imbalances, localized overheating, or, in severe cases, catastrophic failures that may destroy the entire engine.

Historic incidents, such as United Airlines Flight 232 in 1989, demonstrate how the failure of a single turbine blade can trigger chain reactions with potentially disastrous consequences.

"Visual analysis of turbine blades"



Impact on the Energy Industry



In gas turbine power plants, blades play an equally vital role.

Their efficiency directly affects the thermodynamic performance of the power generation cycle.

Even minor changes in blade geometry, due to wear, deposits, or thermal deformation, can significantly reduce output and increase fuel consumption.

Modern industrial turbines often operate in combined cycle mode (pairing gas and steam turbines), where each percentage point of efficiency lost translates into millions of dollars in additional costs over the facility’s operational life.

Moreover, predictive maintenance programs based on blade condition analysis allow for optimized overhaul intervals, reducing unplanned downtime that can cost up to $500,000 per day for a medium-sized power plant.

"Montaggio delle palette su turbina"



Technological Challenges and Advanced Materials



Growing performance demands have driven the development of ever more sophisticated materials for turbine blades:



• Single-crystal alloys: Provide greater resistance to thermal fatigue cracks thanks to the absence of grain boundaries

• Ceramic matrix composites (CMCs): Enable operation at even higher temperatures with reduced weight

• Honeycomb structures: Combine low weight and high strength in internal cooling sections



However, these advanced materials introduce new challenges for quality control.

Ceramic composites, for instance, can develop almost invisible microcracks that propagate under stress, while honeycomb structures require detailed inspection to verify the integrity of thin internal walls.



"Different types of turbine blades "



Economic Implications



The global turbine blade market exceeds $20 billion annually, with growth rates of 5–7% driven by aviation expansion and the energy transition.

An individual aviation turbine blade may cost between $15,000 and $50,000, while full sets for industrial turbines can reach several million dollars.



These high costs make it essential to:



• Maximize operational life through advanced maintenance
• Minimize production scrap with stringent quality controls
• Optimize aerodynamic performance to reduce consumption and emissions





In Summary



The strategic importance of turbine blades in aerospace and industrial sectors cannot be overstated.

These components exemplify the need for advanced engineering to balance often conflicting requirements: strength and lightness, durability and efficiency, cost and performance.

The ongoing evolution of manufacturing technologies (such as metal 3D printing) and composite materials further expands operational boundaries, but also demands increasingly sophisticated inspection methodologies.

In this context, computed tomography is establishing itself as an indispensable tool to ensure these engineering marvels continue to push the boundaries of performance while upholding the safety standards the modern world demands.





Principles of X-ray Computed Tomography (CT)



X-ray Computed Tomography (CT) represents one of the most advanced technologies for non-destructive material analysis, based on physical and mathematical principles that make it possible to precisely reconstruct the internal structure of objects.

Unlike traditional radiography, which provides only a two-dimensional view, CT delivers high-resolution three-dimensional representations, revolutionizing industrial quality control, particularly for complex parts such as turbine blades.

"View of a palette on different levels"

At the heart of an industrial CT system are three core components working in perfect synergy.

The X-ray source, available in microfocus or nanofocus configurations depending on resolution requirements, emits a radiation beam that passes through the sample under inspection.

These sources range from low-energy systems for detailed analysis to powerful 9 MeV generators for inspecting particularly large or dense components.

The detection system, typically comprising highly sensitive digital detectors, captures the radiation intensity after its interaction with the material, while a precision manipulator rotates the sample in angular increments as small as thousandths of a degree, enabling acquisition from many perspectives.

The tomographic acquisition process begins with the capture of hundreds or even thousands of two-dimensional projections at different rotation angles.

"CT analysis of a blade"

Each projection provides a spatial map of the material’s absorption coefficient, according to the Beer-Lambert law, which describes how radiation intensity decreases as it passes through the sample.

This stage requires careful system calibration to correct for instrumental imperfections and to optimize the signal-to-noise ratio.

The true “magic” of tomography occurs in the reconstruction phase, where sophisticated mathematical algorithms transform the set of two-dimensional projections into a three-dimensional volume.

The inverse Radon transform underpins this process, enabling reconstruction of the internal density distribution through complex filtered back-projection operations.

In recent years, more advanced iterative methods have further enhanced reconstruction quality, particularly in challenging acquisition conditions or when limited data are available.

The final result’s quality depends on numerous interdependent factors.

Spatial resolution, which can reach the micron or even sub-micron scale in advanced systems, is determined primarily by the focal spot size of the source and the characteristics of the detector.

Image contrast, critical for distinguishing materials with similar properties, can be optimized by precisely adjusting X-ray energy and using appropriate beam filters.

Acquisition times can range from a few minutes to several hours depending on sample complexity and desired resolution, often requiring a compromise between image quality and productivity.

When applied to turbine blades, CT must address several technical challenges.

Beam hardening artifacts, caused by the differing attenuation of various X-ray energy components, can distort quantitative measurements.

These are mitigated through a combination of hardware solutions, such as beam filtration, and sophisticated software correction algorithms.

Similarly, scattering effects particularly significant in dense materials like nickel superalloys require specific collimation and correction strategies.

"View of the defect inside the cooling cavity"

The ability to directly compare real components with CAD models opens new possibilities in quality control and process verification.

Continuous evolution in reconstruction algorithms and hardware technologies is further expanding the applications of industrial tomography.

Advanced techniques such as phase-contrast or dual-energy tomography overcome many traditional limitations, while integration with artificial intelligence tools promises to revolutionize automatic defect analysis.

These developments, combined with a deepening understanding of the technique’s physical principles, are cementing the role of CT as an irreplaceable tool for guaranteeing the quality and reliability of critical components like turbine blades, where even the smallest defect can have catastrophic consequences.



Turbine Blade Inspection Techniques Using CT

Inspection of turbine blades via computed tomography (CT) is today considered the gold standard for non-destructive testing of these critical components, offering a unique combination of precision, comprehensive diagnostics, and application versatility.





CT on Blade – Geometric Verification of the Blade and Color-coded Deviation Map

"Geometric verification of the blade and its colored deviation map"

The geometric and structural complexity of turbine blades-characterized by sophisticated aerodynamic profiles, thin internal walls, and intricate cooling systems demands highly specialized inspection methodologies that CT can deliver through a systematic and layered approach.

The inspection process begins with a crucial phase of sample preparation and scanning parameter optimization.

Given the wide variability in shapes, sizes, and materials from compact aerospace nickel-alloy blades to large industrial gas turbine blades-each analysis requires careful customization of operational conditions.

"3D-printed TiAl blades for the GE90X engine's LPT"

Specialized operators must precisely determine the optimal X-ray energy, typically ranging from 80 kV for smaller blades up to 450 kV or more for larger components, balancing penetration needs with maximum achievable resolution.

The choice of an appropriate filter often copper or beryllium is equally critical in shaping the energy spectrum to optimize contrast between constituent materials.

One of the main technical challenges in applying CT to turbine blades lies in managing the significant variations in thickness throughout these components.

The root region, typically massive and dense, requires acquisition parameters fundamentally different from those for the thin aerodynamic tips.

To overcome this, modern CT solutions employ advanced strategies such as variable energy scanning or adaptive reconstruction algorithms that optimize image quality in all regions.

In particularly complex cases, regional scanning is used, where different blade areas are scanned under optimized parameters and digitally combined afterward.

Analysis of the internal cooling channels is one of the most delicate yet valuable aspects of tomographic inspection.

These channels, often less than a millimeter in diameter and tortuous in path, are essential to ensuring the blade’s proper functioning under extreme operating conditions.

CT enables verification of channel openness as well as micrometric measurement of diameter variations, ovalizations, or deviations from nominal geometry.

Integration with advanced metrology software allows for direct, quantitative comparison between the design CAD model and the real component geometry, identifying minute deviations that could impact aerodynamic performance or cooling flow.

Characterization of internal defects is another cornerstone of tomographic inspection.

CT can detect and classify a wide range of imperfections from macro-porosities to non-metallic micro-inclusions, microcracks, and debonding in thermal barrier coating layers.

Particularly valuable is the ability to differentiate defect types based on morphology, spatial distribution, and density contrast.

For single-crystal alloy blades, CT detects sub-surface crystallographic defects that may evolve into fatigue cracks during service.

For ceramic matrix composites (CMCs) increasingly used in new-generation turbines CT visualizes fiber distribution and detects delaminations even at sub-micrometric scales.

Quantitative defect analysis adds a further level of diagnostic sophistication.

Advanced segmentation algorithms precisely determine volume, surface area, orientation, and spatial distribution of each imperfection.

These data are statistically processed to assess component compliance with often very stringent aerospace industry quality standards.

Correlations between defect parameters and mechanical performance are established through increasingly accurate predictive models that consider each imperfection’s location relative to high-stress zones.

A novel aspect of modern CT inspection techniques is the ability to perform comparative time-lapse analyses.

Repeated scans at regular intervals during a blade's operational life monitor defect evolution and evaluate maintenance interventions’ effectiveness.

Combined with digital twin techniques, this is revolutionizing predictive maintenance strategies in aerospace and energy sectors.

Advanced CT techniques such as phase-contrast tomography or X-ray microtomography are used in R&D for next-generation turbine blades.

These methods enable nanoscale study of material microstructure, assessment of protective coating integrity, and optimization of additive manufacturing processes increasingly used for complex components.

Interpreting results requires a multidisciplinary approach combining expertise in radiation physics, materials science, and mechanical engineering.

Tomographic data must be correlated with specific turbine operating conditions, material properties, and the component’s thermo-mechanical history.

Only through this holistic view can 3D images be converted into actionable engineering information for critical decisions about blade repairability or replacement.

Integration with other NDT methods such as phased-array ultrasonics or lock-in thermography complements the diagnostic picture, overcoming individual technique limitations.

This multi-technical integration represents the cutting edge in turbine blade inspection, ensuring unprecedented reliability levels.

CT inspection techniques continue to evolve rapidly, with promising advances in AI-based image analysis, real-time tomography, and compressive reconstruction methods that significantly reduce acquisition times.

These developments are transforming CT from a laboratory tool into an integral technology within production workflows, improving quality and efficiency in turbine blade manufacturing and maintenance.

Advantages of CT Compared to Other NDT Techniques



Computed tomography is established as the reference methodology for turbine blade inspection due to a unique combination of features that surpass traditional NDT techniques.

While methods like 2D radiography, ultrasonics, and thermography each offer specific benefits in certain applications, CT provides a comprehensive solution that overcomes many intrinsic limitations, especially for complex components such as turbine blades.

The most obvious advantage of CT is its ability to deliver a full three-dimensional representation of the object.

Unlike traditional radiography which projects all internal structures onto a 2D plane, making precise defect localization difficult CT allows precise visualization and absolute spatial localization of every imperfection.

This is particularly valuable for turbine blades, where complex internal cooling channel geometries and overlapping structures would render 2D radiographs ambiguous.

The ability to virtually navigate the component and section it along arbitrary planes offers inspectors an unmatched level of detail and understanding.Another fundamental advantage of CT is its capability to perform micrometric-resolution internal dimensional measurements.

Techniques like ultrasonics, while excellent for detecting material discontinuities, cannot match CT’s metrological accuracy.

For turbine blades, where geometric conformity of cooling channels is critical to performance, CT verifies diameters, thicknesses, and positions with tolerances unattainable by other NDT approaches.

This capability also extends to wear assessment after service periods, allowing precise comparative measurements that aid in predicting remaining component life.

CT’s versatility in handling different materials is another decisive strength.

While dye penetrants or eddy current testing are limited to specific material types, CT can be successfully applied to metal alloys, composites, ceramics, and hybrid materials by suitably adapting acquisition parameters.

This flexibility is particularly valuable for modern turbine blades, which increasingly combine various materials (e.g., nickel alloys for the main structure and ceramic coatings for thermal resistance) in a single component.

CT’s ability to distinguish materials of differing densities allows non-destructive evaluation of critical interfaces.

From a defect sensitivity perspective, CT outperforms most alternative techniques in detecting porosity, inclusions, and microcracks.

Ultrasound methods may struggle with very small or superficial defects, and thermography is limited for deep defects, while CT identifies imperfections down to a few microns regardless of their position inside the component.

This sensitivity is essential for turbine blades, where even seemingly minor defects can initiate fatigue cracks under extreme operational conditions.

Perhaps CT’s most revolutionary aspect is its ability to provide objective, repeatable quantitative data.

Unlike visual inspections or dye penetrant testing which rely largely on operator subjective interpretation CT produces digital results that can be analyzed using standardized algorithms, minimizing variability across inspectors and measurement sessions.

This characteristic is particularly important in aerospace, where standardization and traceability are fundamental for component certification.

An often underappreciated benefit of CT is its comprehensive documentation capability.

Each scan produces a 3D digital archive of the component that can be re-examined any time even years later for comparisons or additional analyses.

This is particularly useful for turbine blades undergoing regular overhaul inspections, enabling monitoring of defect evolution with a precision impossible to achieve with methods lacking permanent, detailed records.

From an operational standpoint, CT offers the advantage of single-step inspection providing all necessary information.

Other techniques often require multiple complementary methods.

For example, a single CT scan can replace a combination of 2D radiography for internal defects, ultrasonics for surface cracks, and visual inspection for external geometry.

This diagnostic completeness translates into significant time and cost savings, despite CT’s higher initial investment.

CT’s ability to analyze components without surface preparation is an additional advantage over dye penetrants or eddy current methods, which require cleaning and often removal of protective coatings.

For turbine blades, where thermal barrier coatings are essential for performance, inspection in the original state without alteration is invaluable.

Finally, CT stands out for its integration capacity with other digital technologies.

Tomographic data can be imported into CAD software for comparison with design models, used to create more accurate FEM models, or integrated with AI systems for predictive analytics.

This level of digital integration is especially relevant to Industry 4.0, where CT is becoming a cornerstone of intelligent manufacturing and maintenance processes.








Artificial Intelligence Applied to Tomographic Analysis of Turbine Blades



The integration of artificial intelligence (AI) into tomographic analysis of turbine blades is revolutionizing non-destructive testing by introducing unprecedented levels of precision, efficiency, and predictive capability.

The enormous volume of data generated by CT scans thousands of high-resolution images provides an ideal ground for machine learning and deep learning algorithms, which can extract complex information from these datasets faster and more accurately than traditional methods.

One of the most promising fields is automatic defect detection, where convolutional neural networks (CNNs) have achieved remarkable performance.

Trained on thousands of scans of both intact and defective blades, these algorithms can automatically identify porosity, inclusions, microcracks, and other defects with sensitivity often surpassing human inspection.

 Unlike human operators subject to fatigue and subjective bias, AI based systems apply consistent, repeatable evaluation criteria, drastically reducing inspection variability.

"Defect analysis with AI on turbine"

Model training involves complex processes combining expert-annotated datasets with data augmentation techniques that artificially expand available data by simulating various acquisition conditions and material variability.

Beyond simple defect identification, AI is enabling advanced defect characterization.

Sophisticated algorithms classify defects by morphology and assess their potential criticality, considering factors such as defect location relative to critical blade zones, orientation to load directions, and proximity to other defects.

This contextual evaluation supports prioritization of maintenance actions, optimizing revision timing and costs.

Some pioneering systems can even predict defect evolution over time, based on physical crack growth models integrated with recurrent neural networks learning from historical data of similar components.

AI impacts image reconstruction itself, where deep learning techniques overcome physical CT limitations.

AI-based reconstruction algorithms produce higher-quality images from fewer projections, significantly reducing scan times without compromising resolution.

Similarly, super-resolution techniques enhance existing images, virtually increasing the resolution of previously acquired scans.

"AI Analysis"

These approaches are particularly valuable when working with large or high-density components, where traditional CT methods face physical constraints to optimal image quality.

Another revolutionary AI application is in advanced metrology.

Deep learning models automatically identify key geometric features on blades and compare them to CAD reference models, precisely detecting even minimal dimensional deviations affecting aerodynamic performance or cooling flows.

This functionality is especially helpful for additively manufactured blades, where verifying geometric conformity is essential to component quality.

Advanced algorithms can even suggest production parameter adjustments based on observed deviation patterns, creating a virtuous cycle between quality control and process optimization.

L'integrazione tra IA e CT sta inoltre trasformando il campo della manutenzione predittiva.

By analyzing CT scans acquired periodically during blade service, machine learning systems detect subtle patterns that precede failure onset.

Early diagnosis capabilities, combined with sensor data from condition monitoring, enable planning maintenance at optimal timing—maximizing component life without compromising safety.

Some industry leaders already experiment with combining tomographic data and digital twin models to create dynamic virtual replicas evolving alongside the real blade, providing powerful lifecycle management tools.

Despite these advances, AI application in tomographic analysis faces challenges.

The need for large annotated datasets is a significant bottleneck, given industrial data sensitivity and limited expert annotators.

Interpretability issues with complex models may restrain adoption in regulated environments requiring strict certification standards.

Additionally, integrating such systems into existing industrial workflows demands careful reconfiguration and significant staff training investments.

Looking ahead, development of foundational AI models specialized for industrial image analysis, combined with semi-supervised learning reducing annotation demands, may democratize access to these technologies.

Meanwhile, emerging standards and validation protocols for AI in non-destructive testing are laying groundwork for broader adoption in critical sectors like aerospace and energy.

The fusion of AI and computed tomography is thus creating a new paradigm in turbine blade inspection, where diagnostics shift from mere defect identification to proactive tools optimizing production, extending component life, and ultimately ensuring unprecedented safety and reliability levels.

As these technologies evolve, they are poised to become core elements in aerospace quality control and maintenance workflows and beyond.





Software and Analysis Tools for Industrial Tomography



Processing and interpreting tomographic data require advanced specialized software suites that convert thousands of 2D projections into actionable engineering information.

The industrial tomography software market has seen significant evolution, with increasingly sophisticated solutions covering the entire value chain from acquisition and reconstruction to analysis and final reporting.

"Tomographic Analysis "

These tools form the essential bridge between raw scan data and critical technical decisions, especially for high-performance components like turbine blades.

At the core of every tomographic analysis system are reconstruction software packages executing the complex mathematical transform from 2D projections into 3D volumes.

"Tomographic Analysis"

Products such as GE’s CT-Pro or Yxlon’s efX-CT implement optimized filtered back-projection algorithms tailored to different component classes, with special attention to mitigating typical industrial scan artifacts.

The choice of reconstruction algorithm from straightforward filtered back-projection to more complex iterative methods like SART or SIRT  significantly influences final image quality and fidelity.

The most advanced software now offers adaptive reconstruction capabilities that automatically adjust parameters according to local sample properties, ensuring optimal results in both dense and lighter regions of the turbine blade.

"Internal view of the cooling channels of a blade"

Once the 3D volume is reconstructed, visualization and analysis software come into play.

VGStudio MAX by Volume Graphics represents state-of-the-art in this domain, providing an integrated environment for visual inspection, advanced metrology, and defect analysis.

Its capability to handle extremely large datasets up to several hundred gigabytes per high-resolution scan—makes it particularly suitable for inspecting complex components like turbine blades.

The platform includes specialized tools for thin wall analysis essential to evaluate internal cooling channel integrity, and advanced algorithms for automated defect segmentation meeting industrial standards such as ASTM E2971.

Overlaying nominal CAD models onto tomographic reconstructions enables micrometric quantification of deviations from ideal geometry a critical factor for blades produced by casting or additive manufacturing.





"Real blade                                                  Tomographic view                                           Virtual section"





For R&D applications, software such as Thermo Fisher Scientific’s Avizo offers even more specialized functions.

These tools allow microstructural analysis, characterization of phase distributions in complex alloys, and even mechanical behavior simulation based on real micro-CT data.

For single-crystal alloy blades, for example, Avizo visualizes and quantifies crystallographic defects that may impair long-term performance.

Its capability to handle tomography data over scales from macrostructure down to sub-micrometric microstructure makes it invaluable in new turbine material development.

CT-based metrology has also seen dedicated solutions like PolyWorks or GOM Inspect, which integrate specific functionalities for dimensional control of complex parts.

Such software can automatically extract geometric features from CT-generated point clouds, compare them to CAD references, and produce detailed tolerance reports.

For turbine blades, where geometric specification compliance is vital to aerodynamic performance and cooling flow, these tools represent a qualitative leap over traditional measurement methods.

The ability to measure otherwise inaccessible internal geometries like cooling channel diameters or thicknesses within concave zones has revolutionized quality control processes in the sector.

The emergence of artificial intelligence has driven automation modules in many tomography software packages.

Latest versions of VGStudio MAX, for example, include machine learning algorithms for automated defect detection, trainable on specific component classes like turbine blades.

These systems learn to recognize typical defect patterns in nickel alloys or ceramic composites, significantly reducing inspection time and increasing result consistency.

Simultaneously, cutting-edge tools like Volume Graphics' new AInspector advance automation further, with algorithms not only detecting defects but classifying them per industrial standards and even predicting in-service evolution.

Integration of tomographic data with enterprise information systems is another significant development area.

Platforms like Siemens Teamcenter and Dassault Systèmes’ 3DEXPERIENCE increasingly incorporate capabilities to manage CT volumes alongside traditional CAD and PLM data.

This creates a comprehensive “digital twin” of the physical component, encompassing both nominal geometry and actual internal features revealed by tomography.



"Tomographic Vision"

For turbine blades subject to periodic overhauls, this approach enables tracking the component’s condition evolution throughout its entire lifecycle, significantly improving maintenance strategies.

Despite these advanced capabilities, effective use of industrial tomography software still requires substantial specialist expertise.

Interpreting results, selecting optimal analysis parameters, and correlating tomographic data with actual component performance remain tasks demanding deep know-how.

For this reason, leading suppliers are heavily investing in operator assistance features such as guided wizards for specific analyses and databases of pre-optimized settings for various component classes.

These developments are gradually democratizing access to tomographic techniques while maintaining the high accuracy standards required by the aerospace sector.

Looking ahead, industrial tomography software evolution appears to be headed in three main directions: increased automation via AI, tighter integration with other factory digital systems, and development of increasingly specialized functions for vertical sectors such as aerospace.

This evolution promises to further transform computed tomography's role from a post-production analysis tool to an integrated component of the digital workflow linking design, manufacturing, and maintenance of critical components like turbine blades.



Case Studies and Incident Examples



The crucial importance of computed tomography in turbine blade inspection becomes starkly evident through the analysis of historical incidents and real-world case studies that have impacted the aerospace and energy industries.



These events not only underscore the vital role of non-destructive testing but also have contributed to redefining safety standards and promoting widespread adoption of tomographic technologies.





One of the most significant incidents demonstrating the importance of thorough turbine blade inspection occurred in 2009, when a Qantas Airbus A380 experienced a severe engine failure shortly after takeoff from Singapore.



"Airbus A380 turbine damaged"

The subsequent investigation revealed that a high-pressure turbine blade had failed due to a microcrack undetected in routine inspections.

The fracture, originating from a microscopic material defect, led to detached metallic fragments which severely damaged the entire engine.

Fortunately, no casualties occurred thanks to the crew’s skill, but this incident became an emblematic case prompting many airlines to revise their inspection protocols.

    "Damaged turbine sections"

Further analyses demonstrated that a tomographic scan could have identified the critical defect, leading to the widespread adoption of CT in blade inspection during major maintenance programs.

In the energy sector, a particularly instructive case occurred in 2017 at a German gas power plant, where sudden blade failure caused over €30 million in damages and a three-month plant shutdown.

"Damage to turbine blades"

Forensic analysis revealed a network of micro-porosities near the blade root core, which progressively led to fatigue crack formation.

"Damage to internal turbine blades"

At that time, conventional inspection methods primarily ultrasonics and dye penetrants could not detect these sub-surface defects.

"Various damages on pallets"

Following this incident, the operating company implemented a systematic CT program for all critical blades, discovering similar defects in other components which were promptly replaced, thereby preventing potential future failures.

"Analysis with defects"

A particularly interesting technical case involved the analysis of a series of additively manufactured aerospace turbine blades.

During qualification testing, some blades exhibited underperformance with no evident anomalies detected by traditional inspections.

"Production process"

Only an in-depth tomographic analysis revealed non-uniform residual porosity distribution within the internal honeycomb structure, concentrated in specific zones.

This discovery enabled the correction of 3D printing parameters and the establishment of systematic tomographic controls for every production batch.

"Defect propagation"

The case demonstrated that CT can identify not only macroscopic defects but also microstructural variations capable of influencing component performance.

Another significant incident took place in 2014 at a Texas power plant, where the failure of a gas turbine blade caused an explosion injuring several operators.

"Internal turbine"

The subsequent investigation identified stress corrosion cracking in internal cooling channels as the main cause—an insidious defect hidden from view and difficult to detect with conventional techniques.

Retrospective analysis showed that CT would have been the only method capable of early detection before the corrosion reached critical stages.

This incident led to inspection standard revisions for gas turbines operating in coastal environments, mandating periodic CT scans to monitor internal channel conditions.

A particularly complex case involved a fleet of aircraft engines exhibiting an unusually high premature turbine blade replacement rate.

Initial investigations failed to find a common cause until a systematic CT program detected microscopic ceramic inclusions in a specific batch of raw material.

Invisible to traditional inspections, these inclusions acted as fatigue crack initiation sites during service.

This discovery enabled the preemptive removal of at-risk components and revision of supplier quality controls, introducing CT as a screening technique for critical raw materials.

In predictive maintenance, a notable case involved tomographic monitoring of in-service turbine blades in a cargo aircraft fleet.

By implementing regular interval CT scans, technicians tracked microcrack evolution, accurately determining defect growth rates under various operating conditions.

These data safely extended overhaul intervals for that specific configuration, yielding estimated savings of millions of dollars, illustrating CT’s economic value as a maintenance optimization tool.

During a new aerospace engine ground test, a turbine blade failure occurred.

"Vision of a blade collapsing"

Conventional analyses could not explain the failure until micro-CT revealed anomalous dendritic structures in the single-crystal material stemming from an issue in directional solidification.

This case highlighted CT’s importance not only as a quality control tool but also as a key aid in solving complex production and design problems.

The accumulated experience from these and many other cases unequivocally demonstrates that computed tomography often represents the only technique capable of detecting subcritical defects which, if undetected, may lead to catastrophic failures.

Every incident analyzed has contributed to improving inspection protocols, acquisition and data interpretation techniques, and defining increasingly stringent industry standards.

This ongoing evolution attests to CT’s indispensable role in ensuring safety and reliability of critical systems reliant on turbine blade performance.



Challenges and Future Perspectives in Industrial CT for Turbine Blades



Despite its undeniable advantages, computed tomography faces several significant challenges to further consolidate its role in turbine blade inspection and expand future applications.

These challenges range from intrinsic technical limitations to economic and organizational barriers impeding large-scale adoption, but they also present innovation opportunities.

A major technical bottleneck is the inevitable trade-off between spatial resolution and sample size.

Turbine blades, especially large industrial-power variants, can reach substantial sizes, whereas the target features such as micro-porosities or ultra-fine cracks require micrometric resolution.

Current CT technologies struggle to reconcile these contrasting requirements, often forcing difficult choices between analyzing the entire component in a single scan and detecting the smallest, potentially critical defects.

"Complex gas turbine cooling structures fabricated using the SLM method."

This limitation worsens with high-density materials, such as reinforced nickel superalloys, which strongly absorb X-rays, reducing signal quality for reconstruction.

Another significant challenge is acquisition and processing time, which can be prohibitive in high-throughput production settings.

A full CT scan of a complex turbine blade at the resolution required to detect subtle defects can take several hours time many production lines cannot afford.

Thus, CT is currently mainly employed for statistical sampling or post-maintenance inspections, rather than 100% production control.

The situation is further complicated by vast data volumes often hundreds of gigabytes per high-resolution scan requiring specialized hardware and non negligible processing times.

Interpreting results also remains a barrier to broader technology dissemination.

Unlike some NDT methods yielding immediately interpretable results, tomographic datasets demand specialist skills for correct analysis.

Distinguishing reconstruction artifacts from real defects, assessing microscopic imperfection significance, and correlating tomographic findings with actual component performance still require substantial human intervention, creating dependence on highly skilled personnel who may be scarce.

Economically, the high initial investment costs for top-tier industrial CT systems present a formidable barrier for many companies, especially smaller ones or those with limited production volumes.

Operational costs for equipment maintenance, personnel training, and ongoing software updates add to this burden.

While large aerospace manufacturers or major power plants can justify these expenses, many smaller industrial players find them prohibitive, limiting CT’s spread.

Promising Future Developments

Nevertheless, the future outlook for industrial tomography applied to turbine blades is highly promising, thanks to ongoing technological advances addressing many current limitations.

One exciting research direction focuses on developing more powerful, compact X-ray sources such as liquid target or compact free-electron sources which could improve penetration in dense materials without sacrificing spatial resolution, enabling faster, higher-quality scans.

Multi-energy acquisition systems, using X-ray spectra at various energies to gain additional compositional information, represent another vibrant area.

Combined with advanced reconstruction algorithms, this technology could transform CT’s capacity to differentiate materials in hybrid components and detect defects currently escaping traditional analysis.

For modern turbine blades increasingly combining metallic alloys, ceramic coatings, and composite sections, this could be a game changer.

AI and machine learning integration likely represents the most promising frontier for overcoming many current limitations.

Deep learning algorithms applied to tomographic reconstruction could drastically reduce the number of projections needed for acceptable-quality images, cutting acquisition times.

Meanwhile, CNN-based automatic analysis systems may revolutionize result interpretation, lessening dependence on specialists while improving assessment consistency.

Prototype systems already demonstrate defect detection and classification capabilities rivaling or surpassing experts, paving the way for faster, more objective inspections.

Hardware-wise, in-line CT system development is a key industrial goal.

Designed for direct integration into production lines, these systems could transform CT from a laboratory technique into a real-time process control tool.

Advances in robotics and automation make fully automated CT scan cells conceivable—capable of analyzing turbine blades within production cycle times.

Linked with automatic feedback to manufacturing departments, these developments could significantly improve component quality and consistency.

Hybrid inspection systems integrating CT with other modalities are another important development path.

"Various turbine blades produced by additive manufacturing. (a) Blade with cooling passage at the edge, (b) blade with cooling passage at both the edge and in the central part, (c) high pressure turbine (HPT) blade [6] and (d) complex efficient cooling blade"

Combining thermography, phased-array ultrasonics, or eddy current testing with CT can provide a more complete diagnostic picture, leveraging the strengths of each method.

Some prototypes already integrate CT 3D reconstructions with localized mechanical property data from other techniques, creating a “functional map” that goes beyond simple geometric representation.

Looking further ahead, integration of industrial tomography with digital twin technology could revolutionize turbine blade lifecycle management.

High-resolution tomographic images acquired throughout a component’s operational phases could feed increasingly accurate predictive models optimizing maintenance intervals and even customizing operational strategies per blade condition.

Combined with IoT and operational data analytics, this could establish a new paradigm based on condition based rather than fixed-interval maintenance.

Realizing these prospects will require significant R&D investment, but the potential benefits in safety, efficiency, and cost reduction justify the effort.

As CT technology evolves, it is expected to become more accessible, faster, and reliable, further solidifying its indispensable role in guaranteeing turbine blade reliability in aerospace and energy sectors.

The industry’s challenge will be to embrace these innovations while maintaining the extraordinary safety and quality standards that define these critical fields.



Conclusions



X-ray computed tomography (CT) has established itself as one of the most advanced and reliable technologies for non-destructive testing of turbine blades in aerospace and industrial settings.

Its ability to provide high-resolution, three-dimensional reconstructions without compromising component integrity makes it an indispensable tool for ensuring safety, efficiency, and reliability in critical applications.

This article has explored CT’s physical principles, its applications in turbine blade inspection, advantages over other NDT techniques, and the challenges and future prospects associated with evolving technology.



Safety and Fault Prevention



One of CT’s primary benefits is its capability to identify internal defects that can compromise turbine blade structural integrity.

In aerospace, where blades face extreme stresses, microcracks, porosity, or inclusions can cause catastrophic failures.

CT detects such defects with unprecedented precision, significantly reducing in-flight failure risk.

Case studies, such as the 2009 Airbus A380 incident involving turbine blade failure, demonstrate how CT adoption has enhanced preventive maintenance protocols, safeguarding lives and lowering emergency repair costs.

Efficiency and Performance Optimization

Beyond safety, CT plays a vital role in optimizing turbine performance.

Blade geometry—especially internal cooling channel shape directly affects engine thermodynamic efficiency.

Through advanced metrology, CT precisely verifies dimensional tolerances, ensuring blades operate under optimal design conditions.

This translates into lower fuel consumption, reduced emissions, and longer component service life.



Reliability and Predictive Maintenance



Turbine blade reliability is critical to minimizing downtime and maintenance costs.

CT not only identifies existing defects but also monitors micro-damage progression over time, supporting predictive maintenance strategies.

Integration with AI enables analysis of large tomographic datasets to predict residual component life and schedule interventions before critical failures occur.



Comparison with Other NDT Techniques



As highlighted, CT overcomes many limitations of traditional methods like 2D radiography, ultrasonics, and thermography.

While 2D radiography offers only planar views, CT provides complete three-dimensional mapping.

Ultrasonics, effective on metals, struggle with complex geometries or composites.

Thermography is quick but less effective at detecting deep internal defects.

Although CT requires higher initial investment and longer scan times, it affords the most comprehensive turbine blade inspection.



Current Challenges and Future Outlook



CT faces challenges including the resolution versus sample size trade-off, imaging difficulties with dense materials, and sizable scan times and costs.

Nonetheless, promising advances in powerful X-ray sources, multi-energy acquisition, AI integration, and inline CT systems forecast overcoming these obstacles.

Together with digital twin and IoT technologies, CT’s future points toward smarter, more efficient turbine blade manufacturing and maintenance.



Impact of Artificial Intelligence



AI integration in tomographic analysis is transforming the field.

Machine learning and deep learning algorithms such as convolutional neural networks (CNNs) increasingly enable:



• Automated defect detection reducing operator subjectivity;
• Accelerated image reconstruction decreasing processing time;
• Enhanced blade life prediction through advanced statistical models.



 These innovations make CT more precise and accessible for widespread adoption.

CND per Pale di Turbine

Aerospaziali e Industriali

Sintesi introduttiva



La tomografia computerizzata (CT) a raggi X rappresenta una delle tecnologie più avanzate per il controllo non distruttivo (CND) delle pale di turbine nei settori aerospaziale e industriale.

Questo articolo offre una panoramica completa sulle applicazioni, i principi di funzionamento e le prospettive future di questa tecnologia rivoluzionaria, con particolare focus sulle innovazioni recenti e sulle potenzialità nel campo dell'ingegneria dei materiali.

La capacità unica della CT di generare ricostruzioni tridimensionali ad altissima risoluzione ha trasformato radicalmente i processi di ispezione industriale.

A differenza delle tecniche tradizionali, questa tecnologia permette una vera "dissezione virtuale" dei componenti, rivelando difetti interni, variazioni di densità e geometrie complesse con precisione micrometrica, senza alcun danneggiamento del campione.

"Paletta (Blade) con vista interna"

Nel settore aerospaziale, la CT è diventata uno strumento indispensabile per garantire la sicurezza delle pale di turbina, componenti critici realizzati in leghe avanzate di nichel o titanio.

Questi elementi operano in condizioni estreme di temperatura e pressione, dove anche il più piccolo difetto può portare a guasti catastrofici.

La capacità della CT di rilevare micro cricche, porosità e inclusioni ha contribuito significativamente a migliorare gli standard di sicurezza e a ridurre i costi di manutenzione.

Nelle applicazioni industriali, la CT riveste un ruolo cruciale per l'ispezione delle turbine a gas.

Le complesse geometrie delle pale, con i loro intricati sistemi di raffreddamento interno, beneficiano particolarmente delle capacità metrologiche della CT.

"Turbina di aereo con le diverse palette che la compongono"

La tecnologia permette verifiche dimensionali complete e accurate, essenziali per garantire l'efficienza termodinamica e la durata operativa dei componenti.

I recenti progressi tecnologici hanno portato a significativi miglioramenti nelle prestazioni dei sistemi CT industriali.

Le moderne sorgenti a microfocus e nanofocus, combinate con detector digitali ad alta risoluzione e algoritmi avanzati di ricostruzione, raggiungono oggi risoluzioni sub-micrometriche.

Parallelamente, l'aumento della potenza computazionale ha ridotto i tempi di elaborazione, rendendo la CT sempre più adatta a contesti produttivi ad alto volume.

Uno degli sviluppi più promettenti è l'integrazione con l'intelligenza artificiale.

Gli algoritmi di machine learning stanno rivoluzionando l'analisi delle immagini tomografiche, permettendo non solo l'identificazione automatica dei difetti, ma anche la previsione dell'evoluzione del danno e la stima della vita residua dei componenti.

Questo approccio, combinato con le tecniche di "digital twin", sta aprendo nuove frontiere nella manutenzione predittiva.

Tuttavia, l'adozione della CT industriale presenta ancora alcune sfide.

I costi iniziali rimangono elevati, specialmente per sistemi ad alta energia capaci di esaminare componenti di grandi dimensioni.

I tempi di scansione, sebbene in diminuzione, possono rappresentare un limite in contesti produttivi serrati. Inoltre, l'interpretazione dei risultati richiede ancora personale specializzato, nonostante i progressi nell'automazione.



Questo articolo esplorerà in dettaglio:



1.       I principi fisici fondamentali della CT industriale

2.       Le diverse configurazioni strumentali disponibili

3.       Le tecniche di analisi più avanzate

4.       Strategie per l'integrazione nei processi industriali

5.       Casi studio emblematici

6.       Le più recenti tendenze tecnologiche

7.       Applicazioni dell'IA nell'analisi tomografica

8.       Prospettive future e sfide da superare

Attraverso questa analisi, miriamo a fornire ai professionisti del settore una risorsa aggiornata per comprendere le potenzialità della CT nel controllo non distruttivo delle pale di turbina.

La tecnologia si sta affermando non solo come strumento di analisi, ma come piattaforma abilitante che ridefinisce gli standard di qualità e sicurezza in settori industriali critici, ponendosi al centro dell'evoluzione verso la fabbrica intelligente e la manutenzione predittiva.



 "Divisione del mercato per settori"



Importanza delle pale di turbine nei settori aerospaziale e industriale



Le pale di turbine rappresentano componenti critici in numerose applicazioni aerospaziali e industriali, dove operano in condizioni estreme di sollecitazioni termiche, meccaniche e aerodinamiche.

La loro progettazione, fabbricazione e manutenzione richiedono standard di precisione e affidabilità senza compromessi, poiché il loro corretto funzionamento è direttamente collegato alla sicurezza, all'efficienza energetica e alla redditività degli impianti in cui sono impiegate.

"Diverse tipologie di turbina"


Ruolo nelle applicazioni aerospaziali



Nel settore aeronautico, le pale delle turbine sono tra i componenti più sollecitati di un motore a reazione.

Posizionate nella sezione "hot section" della turbina, queste pale sono esposte a temperature che possono superare i 1.500°C, ben al di sopra del punto di fusione dei metalli che le compongono.

Per resistere a tali condizioni, vengono realizzate in leghe super leghe a base di nichel (come Inconel) o in titanio, spesso dotate di sofisticati sistemi di raffreddamento interno e rivestimenti ceramici termo-barriera (TBC).

La loro funzione è cruciale per convertire l'energia termica dei gas combusti in energia meccanica, che a sua volta aziona il compressore e genera la spinta necessaria al volo.

Una singola pala danneggiata può causare squilibri dinamici, surriscaldamento localizzato o, nei casi più gravi, rotture catastrofiche con conseguente distruzione dell'intero motore.

Incidenti storici, come quello del volo United Airlines 232 del 1989, dimostrano come il cedimento di una pala di turbina possa innescare reazioni a catena con esiti potenzialmente disastrosi.

"Analisi visiva delle palette su turbina"



Impatto nell'industria energetica



Nelle centrali elettriche a turbina a gas, le pale svolgono un ruolo altrettanto vitale.

Qui, la loro efficienza influenza direttamente il rendimento termodinamico del ciclo di produzione energetica.

Una variazione anche minima nella geometria delle pale (dovuta a usura, depositi o deformazioni termiche) può ridurre significativamente la potenza erogata e aumentare i consumi di combustibile.

Le turbine industriali moderne operano spesso in modalità "combined cycle" (abbinando turbine a gas e a vapore), dove ogni punto percentuale di efficienza perso si traduce in milioni di dollari di costi aggiuntivi nel corso della vita operativa dell'impianto.

Inoltre, i programmi di manutenzione predittiva basati sull'analisi delle condizioni delle pale permettono di ottimizzare i cicli di revisione, riducendo i tempi di fermo non programmati che possono costare fino a $500.000 al giorno per una centrale di media taglia.

"Montaggio delle palette su turbina"



Sfide tecnologiche e materiali avanzati



Le crescenti esigenze di prestazioni hanno spinto lo sviluppo di materiali sempre più sofisticati per le pale turbine:





• Leghe monocristalline: Offrono maggiore resistenza alla crepe (per deformazione termica) grazie all'assenza di bordi di grano

• Compositi a matrice ceramica (CMC): Permettono di operare a temperature ancora più elevate con peso ridotto

• Strutture a nido d'ape: Combinano leggerezza e resistenza per le parti interne di raffreddamento



Tuttavia, questi materiali avanzati presentano nuove sfide per il controllo qualità.

I compositi ceramici, per esempio, possono sviluppare microfratture quasi invisibili che si propagano sotto sollecitazione, mentre le strutture a nido d'ape richiedono ispezioni dettagliate per verificare l'integrità delle sottili pareti interne.



"Diverse tipologie di pale turbine "



Implicazioni economiche



Il mercato globale delle pale di turbina vale oltre $20 miliardi annui, con tassi di crescita del 5-7% guidati dall'espansione del trasporto aereo e dalla transizione energetica.

Una singola pala per motore aeronautico può costare tra $15.000 e $50.000, mentre set completi per turbine industriali raggiungono diversi milioni di dollari.


Questi costi elevati rendono fondamentale:



• Massimizzare la vita operativa attraverso manutenzione avanzata

• Minimizzare gli scarti di produzione con controlli qualità stringenti

• Ottimizzare le prestazioni aerodinamiche per ridurre consumi ed emissioni





In sintesi



L'importanza strategica delle pale turbine nei settori aerospaziale e industriale non può essere sopravvalutata.

Questi componenti rappresentano un perfetto esempio di come l'ingegneria avanzata debba bilanciare esigenze spesso contrastanti: resistenza e leggerezza, durabilità ed efficienza, costi e prestazioni.

La continua evoluzione delle tecnologie di fabbricazione (come la stampa 3D di metalli) e dei materiali compositi sta ulteriormente ampliando i limiti operativi, ma allo stesso tempo richiede metodologie di ispezione sempre più sofisticate.

In questo contesto, la tomografia computerizzata si sta affermando come strumento indispensabile per garantire che queste meraviglie ingegneristiche possano continuare a spingere i confini delle prestazioni umane, mantenendo gli standard di sicurezza che il mondo moderno si aspetta.





Principi della Tomografia Computerizzata (CT) a raggi X



La Tomografia Computerizzata (CT) a raggi X rappresenta una delle tecnologie più avanzate per l'analisi non distruttiva dei materiali, basandosi su principi fisici e matematici che permettono di ricostruire con precisione la struttura interna degli oggetti.

A differenza della radiografia tradizionale, che fornisce solo una visione bidimensionale, la CT offre una rappresentazione tridimensionale ad alta risoluzione, rivoluzionando così il campo del controllo qualità industriale, in particolare per componenti complessi come le pale di turbine.

"Visione di una paletta su diverse livelli"

Il cuore di un sistema CT industriale è costituito da tre elementi fondamentali che lavorano in perfetta sinergia.

La sorgente di raggi X, disponibile in configurazioni microfocus o nanofocus a seconda delle esigenze di risoluzione, emette un fascio di radiazioni che attraversa il campione in esame.

Questa sorgente può variare da sistemi a bassa energia per analisi di dettaglio fino a potenti generatori da 9 MeV per l'ispezione di componenti particolarmente massicci o densi.

Il sistema di rilevazione, tipicamente composto da detector digitali ad alta sensibilità, cattura l'intensità della radiazione dopo l'interazione con il materiale, mentre un manipolatore di precisione ruota il campione con incrementi angolari dell'ordine del millesimo di grado, permettendo l'acquisizione da molteplici prospettive.

Il processo di acquisizione tomografica inizia con la cattura di centinaia, a volte migliaia, di proiezioni bidimensionali a diversi angoli di rotazione.

"Analisi CT si una paletta"

Ogni singola proiezione rappresenta una mappa della distribuzione spaziale del coefficiente di assorbimento del materiale secondo la legge di Beer-Lambert, che descrive come l'intensità della radiazione si attenua attraversando il campione.

Questa fase richiede un'attenta calibrazione del sistema per correggere eventuali imperfezioni strumentali e ottimizzare il rapporto segnale-rumore.

La vera magia della tomografia avviene nella fase di ricostruzione, dove sofisticati algoritmi matematici trasformano l'insieme delle proiezioni bidimensionali in un volume tridimensionale.

La trasformata di Radon inversa rappresenta il fondamento teorico di questo processo, permettendo di ricostruire la distribuzione della densità interna del campione attraverso complesse operazioni di retro-proiezione filtrata.

Negli ultimi anni, metodi iterativi più avanzati hanno ulteriormente migliorato la qualità delle ricostruzioni, specialmente in condizioni di acquisizione difficili o con dati limitati.

La qualità del risultato finale dipende da numerosi fattori interconnessi.

La risoluzione spaziale, che può raggiungere il micron o addirittura il sub-micron nei sistemi più avanzati, è determinata principalmente dalla dimensione del punto focale della sorgente e dalle caratteristiche del detector.

Il contrasto dell'immagine, fondamentale per distinguere materiali con proprietà simili, può essere ottimizzato regolando con precisione l'energia dei raggi X e utilizzando appropriati filtri del fascio.

I tempi di acquisizione, che possono variare da pochi minuti a diverse ore a seconda della complessità del campione e della risoluzione desiderata, rappresentano spesso un compromesso tra qualità dell'immagine e produttività.

Nell'applicazione pratica alle pale di turbine, la CT deve affrontare diverse sfide tecniche.

Gli artefatti da “hardening” del fascio, causati dalla diversa attenuazione delle varie componenti energetiche dello spettro dei raggi X, possono distorcere le misurazioni quantitative.

Questi vengono mitigati attraverso una combinazione di tecniche hardware, come il filtraggio del fascio, e sofisticati algoritmi di correzione software.

Allo stesso modo, gli effetti dello scattering, particolarmente pronunciati nei materiali densi come le superleghe di nichel, richiedono specifiche strategie di collimazione e correzione.

L'analisi delle pale turbine sfrutta appieno le capacità uniche della CT.

La tecnica permette non solo di individuare difetti interni come porosità, inclusioni o micro cricche con dimensioni fino al micron, ma anche di effettuare precise misurazioni dimensionali dei complessi sistemi di raffreddamento interno, spesso caratterizzati da geometrie intricate e pareti sottili.

"Visione del difetto all'interno cava per raffreddamento"

La possibilità di confrontare direttamente il componente reale con il modello CAD originale apre nuove frontiere nel controllo qualità e nella verifica dei processi produttivi.

L'evoluzione continua degli algoritmi di ricostruzione e delle tecnologie hardware sta ulteriormente espandendo le possibilità applicative della tomografia industriale.

Tecniche avanzate come la tomografia a contrasto di fase o a doppia energia permettono di superare molti dei limiti tradizionali, mentre l'integrazione con strumenti di intelligenza artificiale promette di rivoluzionare l'analisi automatica dei difetti.

Questi sviluppi, combinati con una sempre migliore comprensione dei principi fisici alla base della tecnica, stanno consolidando il ruolo della CT come strumento insostituibile per garantire la qualità e l'affidabilità di componenti critici come le pale di turbina, dove anche il più piccolo difetto può avere conseguenze catastrofiche.





Tecniche di ispezione delle pale di turbine tramite CT



L'ispezione delle pale di turbine mediante tomografia computerizzata rappresenta oggi il gold standard per il controllo non distruttivo di questi componenti critici, offrendo una combinazione unica di precisione, completezza diagnostica e versatilità applicativa.

"Verifica geometrica della paletta e il suo scostamento a colori"

La complessità geometrica e strutturale delle pale turbine, caratterizzate da profili aerodinamici sofisticati, sottili pareti interne e intricati sistemi di raffreddamento, richiede metodologie di ispezione altamente specializzate che la CT è in grado di fornire attraverso un approccio sistematico e stratificato.

Il processo di ispezione inizia con una fase cruciale di preparazione del campione e ottimizzazione dei parametri di scansione.

Data l'elevata variabilità di forme, dimensioni e materiali delle pale turbine - dalle compatte pale di turbina aeronautica in leghe di nichel alle massicce pale per turbine a gas industriali - ogni analisi richiede una personalizzazione attenta delle condizioni operative.

"Le pale TiAl stampate in 3D per l'LPT del motore GE90X"

Gli operatori specializzati devono determinare con precisione l'energia ottimale dei raggi X, che tipicamente varia tra 80 kV per le pale più piccole fino a 450 kV o oltre per quelle di grandi dimensioni, bilanciando la necessità di adeguata penetrazione con la massima risoluzione possibile.

La scelta del filtro appropriato, spesso in rame o berillio, gioca un ruolo altrettanto cruciale nel modellare lo spettro energetico per ottenere il miglior contrasto tra i diversi materiali costituenti.

Una delle principali sfide tecniche nell'applicazione della CT alle pale turbine risiede nella gestione delle notevoli variazioni di spessore che caratterizzano questi componenti.

La regione della radice, tipicamente massiccia e densa, richiede parametri di acquisizione completamente diversi rispetto alle sottili estremità aerodinamiche.

Per superare questa difficoltà, le moderne soluzioni CT adottano strategie avanzate come la scansione a energia variabile o l'uso di algoritmi di ricostruzione adattativi, che permettono di ottenere immagini ottimali in tutte le regioni del componente.

In alcuni casi particolarmente complessi, si ricorre alla tecnica della scansione regionale, dove diverse zone della pala vengono acquisite con parametri ottimizzati e poi combinate digitalmente.

L'analisi dei canali di raffreddamento interni rappresenta uno degli aspetti più delicati e al tempo stesso più preziosi dell'ispezione tomografica.

Questi passaggi, spesso con diametri inferiori al millimetro e percorsi tortuosi, sono fondamentali per garantire il corretto funzionamento della pala in condizioni operative estreme.

La CT permette non solo di verificare la pervietà di questi canali, ma anche di misurare con precisione micrometrica variazioni di diametro, ovalizzazioni o deviazioni dalla geometria nominale.

L'integrazione con software di metrologia avanzata consente confronti quantitativi diretti tra il modello CAD di progetto e la geometria reale del componente, identificando anche minime deviazioni che potrebbero compromettere le prestazioni aerodinamiche o il flusso di raffreddamento.

La caratterizzazione dei difetti interni costituisce un altro caposaldo dell'ispezione tomografica.

La CT è in grado di rilevare e classificare una vasta gamma di imperfezioni, dalle macro-porosità alle micro-inclusioni non metalliche, dalle microfratture ai distacchi negli strati di rivestimento termico.

Particolarmente preziosa si rivela la capacità di distinguere tra diversi tipi di difetti in base alla loro morfologia, distribuzione spaziale e contrasto di densità.

Per le pale in leghe monocristalline, la tecnica permette di identificare difetti cristallografici sub-superficiali che potrebbero evolvere in cricche da fatica durante il servizio.

Nei compositi a matrice ceramica, sempre più utilizzati nelle turbine di ultima generazione, la CT riesce a visualizzare la distribuzione delle fibre e a rilevare delaminazioni anche su scale sub-micrometriche.

L'analisi quantitativa dei difetti rappresenta un ulteriore livello di sofisticazione diagnostica.

Attraverso algoritmi di segmentazione avanzata, è possibile determinare con precisione volume, superficie, orientazione e distribuzione spaziale di ogni singola imperfezione.

Questi dati vengono poi elaborati statisticamente per valutare la conformità del componente agli standard qualitativi del settore, spesso estremamente stringenti per le applicazioni aerospaziali.

La correlazione tra i parametri dei difetti e le prestazioni meccaniche viene stabilita attraverso modelli predittivi sempre più accurati, che tengono conto della posizione specifica di ogni imperfezione rispetto alle zone maggiormente sollecitate.

Un aspetto innovativo delle moderne tecniche di ispezione CT è la possibilità di effettuare analisi comparative nel tempo.

Scansioni ripetute a intervalli regolari durante la vita operativa della pala permettono di monitorare l'evoluzione di eventuali difetti e di valutare l'efficacia degli interventi di manutenzione.

Questo approccio, combinato con tecniche di digital twin, sta rivoluzionando le strategie di manutenzione predittiva nel settore aeronautico e energetico.

Le tecniche più avanzate di CT, come la tomografia a contrasto di fase o la micro-tomografia a raggi X, trovano applicazione nella ricerca e sviluppo di nuove generazioni di pale turbine.

Queste metodologie permettono di studiare la microstruttura dei materiali a scale nanometriche, valutare l'integrità dei rivestimenti protettivi e ottimizzare i processi di fabbricazione additiva sempre più utilizzati per componenti complessi.

L'interpretazione dei risultati richiede un approccio multidisciplinare che unisca competenze di fisica delle radiazioni, scienza dei materiali e ingegneria meccanica.

I dati tomografici devono essere correlati con le condizioni operative specifiche della turbina, le caratteristiche del materiale e la storia termo-meccanica del componente.

Solo attraverso questa visione olistica è possibile trasformare le immagini tridimensionali in informazioni ingegneristiche realmente utili per prendere decisioni critiche sulla riparabilità o sostituzione delle pale.

L'integrazione con altre tecniche di controllo non distruttivo, come gli ultrasuoni phased array o la termografia lock-in, completa il quadro diagnostico, permettendo di superare i limiti intrinseci di ogni singola metodologia.

Questa integrazione multi-tecnologica rappresenta la frontiera più avanzata nell'ispezione delle pale turbine, garantendo livelli di affidabilità senza precedenti.

L'evoluzione delle tecniche di ispezione tomografica continua a ritmo sostenuto, con sviluppi promettenti nel campo dell'intelligenza artificiale applicata all'analisi delle immagini, della tomografia in tempo reale e delle tecniche di ricostruzione compressive che riducono significativamente i tempi di acquisizione.

Questi progressi stanno trasformando la CT da strumento di laboratorio a tecnologia integrata nei processi produttivi, contribuendo a migliorare sia la qualità che l'efficienza nella fabbricazione e manutenzione delle pale turbine.





Vantaggi della CT rispetto ad altre tecniche di controllo non distruttivo



La tomografia computerizzata si è affermata come metodologia di riferimento per l'ispezione delle pale di turbine grazie a una combinazione unica di caratteristiche che la rendono superiore alle tecniche tradizionali di controllo non distruttivo.

Mentre metodi come la radiografia 2D, gli ultrasuoni e la termografia offrono ciascuno specifici vantaggi in determinate applicazioni, la CT rappresenta una soluzione completa che supera molte delle limitazioni intrinseche di queste tecniche, particolarmente quando si tratta di componenti complessi come le pale turbine.

Il vantaggio più evidente della CT risiede nella sua capacità di fornire una rappresentazione tridimensionale completa dell'oggetto in esame.

A differenza della radiografia tradizionale, che proietta su un piano bidimensionale tutte le strutture interne, rendendo difficile la localizzazione precisa dei difetti, la CT permette di visualizzare e localizzare con precisione assoluta ogni imperfezione nelle tre dimensioni spaziali.

Questa caratteristica è particolarmente preziosa per le pale turbine, dove la complessa geometria dei canali di raffreddamento interni e la presenza di strutture sovrapposte renderebbero ambiguo l'interpretazione di una semplice radiografia 2D.

La possibilità di navigare virtualmente all'interno del componente, sezionandolo lungo piani arbitrari, offre agli ispettori un livello di dettaglio e comprensione che nessun'altra tecnica può eguagliare.

Un ulteriore vantaggio fondamentale della tomografia computerizzata è la sua capacità di effettuare misurazioni dimensionali interne con precisione micrometrica.

Tecniche come gli ultrasuoni, pur essendo eccellenti per rilevare discontinuità nei materiali, non possono competere con la CT in termini di accuratezza metrologica.

Per le pale turbine, dove la conformità geometrica dei canali di raffreddamento è critica per le prestazioni, la CT permette di verificare diametri, spessori e posizioni con tolleranze impossibili da raggiungere con altri metodi non distruttivi.

Questa capacità si estende anche alla valutazione dell'usura dopo periodi di servizio, permettendo misurazioni comparative precise che aiutano a prevedere la vita residua del componente.

La versatilità della CT nel gestire materiali diversi rappresenta un altro punto di forza decisivo.

Mentre tecniche come i liquidi penetranti o le correnti indotte sono limitate a specifici tipi di materiali, la CT può essere applicata con successo a leghe metalliche, compositi, ceramiche e materiali ibridi, semplicemente adattando i parametri di acquisizione.

Questa flessibilità è particolarmente preziosa per le moderne pale turbine, che sempre più spesso combinano diversi materiali (come leghe di nichel per la struttura principale e rivestimenti ceramici per la resistenza termica) in un unico componente.

La capacità della CT di distinguere tra materiali con diverse densità permette di valutare l'integrità di queste interfacce critiche in modo non distruttivo.

Dal punto di vista della sensibilità ai difetti, la CT offre prestazioni superiori nella rilevazione di porosità, inclusioni e micro cricche rispetto alla maggior parte delle tecniche alternative.

Mentre i metodi a ultrasuoni possono avere difficoltà con difetti molto piccoli o superficiali, e mentre la termografia è limitata nella rilevazione di difetti profondi, la CT può identificare imperfezioni con dimensioni fino a pochi micron, indipendentemente dalla loro posizione nel componente.

Questa sensibilità è cruciale per le pale turbine, dove anche difetti apparentemente insignificanti possono diventare punti di innesco per cricche da fatica in condizioni operative estreme.

L'aspetto forse più rivoluzionario della CT è la sua capacità di fornire dati quantitativi oggettivi e ripetibili.

A differenza di tecniche come l'ispezione visiva o i liquidi penetranti, che dipendono in larga misura dall'interpretazione soggettiva dell'operatore, la CT produce risultati digitali che possono essere analizzati con algoritmi standardizzati, riducendo al minimo la variabilità tra diversi ispettori e diverse sessioni di misura.

Questa caratteristica è particolarmente importante nel settore aerospaziale, dove la standardizzazione e la tracciabilità dei controlli sono requisiti fondamentali per la certificazione dei componenti.

Un vantaggio spesso sottovalutato della CT è la sua capacità di documentazione completa.

Ogni scansione produce un archivio digitale tridimensionale del componente che può essere riesaminato in qualsiasi momento, anche a distanza di anni, per confronti o analisi aggiuntive.

Questo aspetto è particolarmente utile per le pale turbine soggette a revisioni periodiche, in quanto permette di monitorare l'evoluzione di eventuali difetti nel tempo con una precisione impossibile da ottenere con tecniche che non producono un record permanente così dettagliato.

Dal punto di vista operativo, la CT offre il vantaggio di poter ispezionare il componente una sola volta per ottenere tutte le informazioni necessarie, mentre altre tecniche spesso richiedono approcci multipli e complementari.

Per esempio, una singola scansione CT può sostituire una combinazione di radiografia 2D per i difetti interni, ultrasuoni per le cricche superficiali e ispezione visiva per le geometrie esterne.

Questa completezza diagnostica si traduce in risparmi significativi in termini di tempo e costi, nonostante l'investimento iniziale più elevato richiesto dalla tecnologia CT.

La capacità della CT di analizzare componenti senza necessità di preparazione superficiale rappresenta un ulteriore vantaggio rispetto a tecniche come i liquidi penetranti o le correnti indotte, che richiedono pulizia e spesso rimozione di rivestimenti protettivi.

Per le pale turbine, dove i rivestimenti termici sono essenziali per le prestazioni, la possibilità di ispezionare il componente nel suo stato originale, senza alterazioni, è un beneficio inestimabile.

Infine, la CT si distingue per la sua capacità di integrazione con altre tecnologie digitali.

I dati tomografici possono essere facilmente importati in software CAD per confronti con il progetto originale, utilizzati per creare modelli FEM più accurati, o integrati con sistemi di intelligenza artificiale per analisi predittive.

Questo livello di integrazione digitale è particolarmente valido nell'industria 4.0, dove la CT si sta affermando come pilastro dei processi di fabbricazione e manutenzione intelligente.













Intelligenza artificiale applicata all'analisi tomografica delle pale di turbine



L'integrazione dell'intelligenza artificiale (IA) nell'analisi tomografica delle pale di turbine sta rivoluzionando il campo del controllo non distruttivo, introducendo livelli di precisione, efficienza e capacità predittiva finora inimmaginabili.

L'enorme volume di dati generato da una scansione CT, composto da migliaia di immagini ad alta risoluzione, rappresenta un terreno ideale per l'applicazione di algoritmi di machine learning e deep learning, che possono estrarre informazioni complesse da questi dataset con una velocità e accuratezza superiori a quelle dei metodi tradizionali.

Uno degli ambiti più promettenti è il rilevamento automatico dei difetti, dove le reti neurali convoluzionali (CNN) hanno dimostrato prestazioni straordinarie.

Questi algoritmi, addestrati su migliaia di scansioni di pale turbine sia integre che difettose, sono in grado di identificare automaticamente porosità, inclusioni, micro cricche e altri difetti con una sensibilità che spesso supera quella dell'occhio umano.

A differenza degli operatori, che possono essere influenzati dalla stanchezza o da fattori soggettivi, i sistemi basati su IA applicano criteri di valutazione coerenti e ripetibili, riducendo drasticamente la variabilità nelle ispezioni.

"Analisi difetti con IA su turbina "

L'addestramento di questi modelli avviene attraverso un processo complesso che combina dataset annotati da esperti con tecniche di data argomentazione, dove i dati disponibili vengono artificialmente ampliati applicando trasformazioni che simulano diverse condizioni di acquisizione e variabilità dei materiali.

Oltre alla semplice identificazione dei difetti, l'IA sta aprendo nuove frontiere nella caratterizzazione avanzata delle imperfezioni.

Gli algoritmi più sofisticati possono classificare i difetti non solo in base alla loro morfologia, ma anche in relazione alla loro potenziale pericolosità, considerando fattori come la posizione rispetto alle zone critiche della pala, l'orientazione rispetto alle direzioni di sollecitazione e la vicinanza ad altri difetti.

Questa capacità di valutazione contestuale permette di stabilire priorità negli interventi di manutenzione, ottimizzando i tempi e i costi delle revisioni.

Alcuni sistemi pionieristici sono addirittura in grado di prevedere l'evoluzione temporale dei difetti, basandosi su modelli fisici della crescita delle cricche integrati con reti neurali ricorrenti che apprendono dall'esperienza storica di componenti simili.

L'impatto dell'IA si manifesta anche nell'elaborazione stessa delle immagini tomografiche, dove tecniche di apprendimento profondo stanno permettendo di superare alcuni limiti fisici della tecnologia CT.

Gli algoritmi di ricostruzione basati su IA possono produrre immagini di qualità superiore a partire da un minor numero di proiezioni, riducendo significativamente i tempi di scansione senza compromettere la risoluzione.

Allo stesso modo, tecniche di super-risoluzione permettono di migliorare la qualità delle immagini esistenti, virtualmente aumentando la risoluzione delle scansioni già acquisite.

"Analisi IA"

Questi approcci sono particolarmente preziosi quando si lavora con componenti di grandi dimensioni o materiali ad alta densità, dove i vincoli fisici rendono difficile ottenere immagini ottimali con i metodi tradizionali.

Un'altra applicazione rivoluzionaria dell'IA è nell'ambito della metrologia avanzata.

I modelli di deep learning specializzati possono identificare automaticamente i punti caratteristici della geometria della pala e confrontarli con il modello CAD di riferimento, individuando anche minime deviazioni dimensionali che potrebbero influenzare le prestazioni aerodinamiche o il flusso di raffreddamento.

Questa capacità è particolarmente utile per le pale prodotte con tecniche additive, dove la verifica della conformità geometrica è fondamentale per garantire la qualità del componente.

Gli algoritmi più avanzati sono persino in grado di suggerire aggiustamenti ai parametri di produzione basandosi sui pattern di deviazione riscontrati nelle scansioni CT, creando un circolo virtuoso tra controllo qualità e ottimizzazione del processo produttivo.

L'integrazione tra IA e CT sta inoltre trasformando il campo della manutenzione predittiva.

Analizzando le scansioni tomografiche eseguite a intervalli regolari durante la vita operativa di una pala, i sistemi basati su apprendimento automatico possono identificare pattern sottili che precedono l'insorgenza di guasti.

Questa capacità di diagnosi precoce, combinata con i dati provenienti da altri sensori di monitoraggio, permette di pianificare gli interventi di manutenzione nel momento ottimale, massimizzando la vita utile del componente senza compromettere la sicurezza.

Alcune aziende leader del settore stanno già sperimentando sistemi che combinano i dati tomografici con modelli di digital twin, creando rappresentazioni virtuali dinamiche che evolvono insieme al componente reale, fornendo così uno strumento potentissimo per la gestione del ciclo di vita delle pale turbine.



Nonostante questi progressi, l'applicazione dell'IA all'analisi tomografica deve ancora affrontare diverse sfide.

La necessità di grandi dataset annotati per l'addestramento degli algoritmi rappresenta un collo di bottiglia significativo, considerata la sensibilità dei dati industriali e la scarsità di esperti capaci di fornire annotazioni accurate.

Problemi di interpretabilità dei modelli più complessi possono limitarne l'adozione in contesti normati da rigidi standard di certificazione.

Inoltre, l'integrazione di questi sistemi nei processi industriali esistenti richiede un'attenta riconfigurazione dei flussi di lavoro e un significativo investimento in formazione del personale.



Guardando al futuro, l'evoluzione delle tecniche di IA applicate alla tomografia industriale promette di superare molte di queste limitazioni.

L'avvento di modelli di foundation training specifici per l'analisi di immagini industriali, combinato con tecniche di apprendimento semi-supervisionato che riducono la necessità di dati annotati, potrebbe democratizzare l'accesso a queste tecnologie.

Parallelamente, lo sviluppo di standard e protocolli per la validazione degli algoritmi di IA nel controllo non distruttivo sta gettando le basi per un'adozione più ampia in settori critici come l'aerospaziale e l'energetico.



L'unione tra intelligenza artificiale e tomografia computerizzata sta dunque creando un nuovo paradigma nell'ispezione delle pale turbine, dove la diagnosi non si limita più all'identificazione dei difetti esistenti, ma diventa uno strumento proattivo per ottimizzare la produzione, prolungare la vita utile dei componenti e, in ultima analisi, garantire livelli di sicurezza e affidabilità senza precedenti.

Mentre queste tecnologie continuano a evolversi, è lecito aspettarsi che diventeranno un elemento sempre più centrale nei processi di controllo qualità e manutenzione dell'industria aerospaziale e oltre.





Software e strumenti di analisi per la tomografia industriale



L'elaborazione e l'interpretazione dei dati tomografici richiedono una suite avanzata di software specializzati che trasformino le migliaia di proiezioni bidimensionali in informazioni ingegneristiche fruibili.

Il mercato dei software per tomografia industriale ha visto una notevole evoluzione negli ultimi anni, con soluzioni sempre più sofisticate che coprono l'intera catena del valore, dall'acquisizione alla ricostruzione, dall'analisi alla reportistica finale.

"Analisi Tomografica "

Questi strumenti rappresentano il ponte indispensabile tra i dati grezzi della scansione e le decisioni tecniche che ne derivano, particolarmente critiche quando si tratta di componenti ad alte prestazioni come le pale di turbine.

Al cuore di ogni sistema di analisi tomografica troviamo i software di ricostruzione, che svolgono l'operazione matematica complessa di trasformare le proiezioni 2D in un volume 3D.

"Analisi Tomografica"

Strumenti come CT-Pro di GE o efX-CT di Yxlon implementano algoritmi di retroproiezione filtrata ottimizzati per diverse classi di componenti, con particolare attenzione alla gestione degli artefatti tipici delle scansioni industriali.

La scelta dell'algoritmo di ricostruzione appropriato - che può variare dalla semplice retroproiezione filtrata a metodi iterativi più complessi come SART o SIRT - influenza significativamente la qualità finale dell'immagine e la fedeltà della rappresentazione.

I software più avanzati offrono oggi funzionalità di ricostruzione adattativa, che regolano automaticamente i parametri in base alle caratteristiche locali del campione, garantendo risultati ottimali sia nelle regioni dense che in quelle più leggere della pala di turbina.

"Visione interna dei canali di raffreddamento di una paletta"

Una volta ricostruito il volume 3D, entra in gioco la seconda famiglia di software: quelli di visualizzazione e analisi.

VGStudio MAX di Volume Graphics rappresenta lo stato dell'arte in questo settore, offrendo un ambiente integrato per l'ispezione visiva, la metrologia avanzata e l'analisi dei difetti.

La sua capacità di gestire dataset estremamente pesanti - fino a diverse centinaia di GB per una singola scansione ad alta risoluzione - lo rende particolarmente adatto all'ispezione di componenti complessi come le pale turbine.

La piattaforma include strumenti specifici per l'analisi delle pareti sottili, fondamentali per valutare l'integrità dei canali di raffreddamento, e algoritmi avanzati per la segmentazione automatica dei difetti secondo standard industriali come ASTM E2971.

La possibilità di sovrapporre il modello CAD nominale alla ricostruzione tomografica permette di quantificare con precisione micrometrica le deviazioni dalla geometria ideale, un aspetto cruciale per le pale prodotte mediante fusione o fabbricazione additiva.

"Paletta reale                                Visione Tomografica                           Sezione virtuale"

Per applicazioni di ricerca e sviluppo, software come Avizo di Thermo Fisher Scientific offrono funzionalità ancora più specializzate.

Questi strumenti consentono di analizzare la microstruttura dei materiali, studiare la distribuzione delle fasi nelle leghe complesse e persino simulare il comportamento meccanico basato sulla reale microstruttura rilevata dalla micro-CT.

Nel caso delle pale in leghe monocristalline, ad esempio, Avizo permette di visualizzare e quantificare i difetti cristallografici che potrebbero compromettere le prestazioni a lungo termine del componente.

La sua capacità di elaborare dati tomografici a diverse scale - dalla macrostruttura fino alla microstruttura sub-micrometrica - lo rende particolarmente prezioso per lo sviluppo di nuove generazioni di materiali per turbine.

La metrologia basata su CT ha visto lo sviluppo di soluzioni dedicate come PolyWorks o GOM Inspect, che integrano funzionalità specifiche per il controllo dimensionale di componenti complessi.

Questi software sono in grado di estrarre automaticamente caratteristiche geometriche dalla nuvola di punti generata dalla CT, confrontarle con il modello CAD di riferimento e generare report dettagliati sulle tolleranze.

Per le pale turbine, dove il rispetto delle specifiche geometriche è fondamentale per garantire le prestazioni aerodinamiche e il corretto flusso di raffreddamento, questi strumenti rappresentano un salto qualitativo rispetto ai metodi di misura tradizionali.

La possibilità di effettuare misurazioni su geometrie interne altrimenti inaccessibili - come i diametri dei canali di raffreddamento o gli spessori nelle zone concave - ha rivoluzionato i processi di controllo qualità nel settore.



L'emergere dell'intelligenza artificiale ha portato all'integrazione di moduli di analisi automatizzata in molti di questi software.

Le ultime versioni di VGStudio MAX, ad esempio, includono algoritmi di machine learning per il rilevamento automatico dei difetti, che possono essere addestrati su specifiche classi di componenti come le pale turbine.

Questi sistemi sono in grado di imparare a riconoscere i pattern tipici dei difetti nelle leghe di nichel o nei compositi ceramici, riducendo significativamente il tempo necessario per l'ispezione e aumentando la consistenza dei risultati.

Allo stesso tempo, strumenti come il nuovo AInspector di Volume Graphics stanno portando l'automazione a livelli ancora più avanzati, con algoritmi in grado non solo di rilevare i difetti, ma anche di classificarli secondo standard industriali e persino di prevederne l'evoluzione in servizio.

L'integrazione dei dati tomografici con altri sistemi informativi aziendali rappresenta un'altra area di sviluppo significativa.

Piattaforme come Siemens Teamcenter o Dassault Systèmes' 3DEXPERIENCE stanno incorporando sempre più funzionalità per gestire i volumi CT insieme ai tradizionali dati CAD e PLM.

Questa integrazione permette di creare un "gemello digitale" completo del componente fisico, che include non solo la sua geometria nominale ma anche le sue effettive caratteristiche interne rilevate dalla tomografia.



"Tomografia"

Per le pale turbine soggette a revisioni periodiche, questo approccio consente di tracciare l'evoluzione delle condizioni del componente lungo tutto il suo ciclo di vita, migliorando significativamente le strategie di manutenzione.

Nonostante queste capacità avanzate, l'utilizzo efficace dei software per tomografia industriale richiede ancora una significativa competenza specialistica.

L'interpretazione dei risultati, la scelta dei parametri di analisi ottimali e la correlazione tra i dati tomografici e le prestazioni effettive del componente rimangono attività che richiedono un know-how approfondito.

Per questo motivo, i principali fornitori stanno investendo pesantemente in funzionalità di assistenza all'operatore, come wizard guidati per analisi specifiche o banche dati di impostazioni pre-ottimizzate per diverse classi di componenti.

Questi sviluppi stanno gradualmente democratizzando l'accesso alle tecniche tomografiche, pur mantenendo gli alti standard di accuratezza richiesti dal settore aerospaziale.

Guardando al futuro, l'evoluzione dei software per tomografia industriale sembra orientarsi verso tre direzioni principali: una maggiore automazione attraverso l'IA, una più stretta integrazione con gli altri sistemi digitali della fabbrica, e lo sviluppo di funzionalità sempre più specializzate per settori verticali come quello aerospaziale.

Questa evoluzione promette di trasformare ulteriormente il ruolo della tomografia computerizzata, da strumento di analisi post-produzione a componente integrato del flusso digitale che collega progettazione, produzione e manutenzione dei componenti critici come le pale di turbina.



Casi di studio ed esempi di incidenti avvenuti



L'importanza cruciale della tomografia computerizzata nel controllo delle pale di turbine emerge con drammatica evidenza dall'analisi di incidenti storici e casi di studio reali che hanno segnato l'industria aerospaziale ed energetica.

Questi eventi, oltre a rappresentare potenti moniti sull'importanza dei controlli non distruttivi, hanno contribuito a ridefinire gli standard di sicurezza e a promuovere l'adozione su larga scala delle tecnologie tomografiche.

Uno degli incidenti più significativi che hanno dimostrato l'importanza di un'ispezione approfondita delle pale turbine risale al 2009, quando un Airbus A380 della Qantas subì un grave guasto al motore poco dopo il decollo da Singapore.



"Turbina Airbus A380 danneggiata"

L'indagine successiva rivelò che una pala della turbina ad alta pressione aveva ceduto a causa di una micro cricca non rilevata nei controlli di routine.

La frattura, originata da un difetto microscopico nel materiale, aveva portato al distacco di frammenti metallici che danneggiarono gravemente l'intero motore.

Questo incidente, che per fortuna non causò vittime grazie all'abilità dell'equipaggio, divenne un caso di studio emblematico che spinse molte compagnie aeree a rivedere i propri protocolli di ispezione.



"Sezioni della turbina danneggiate"

Le successive analisi dimostrarono che una scansione tomografica avrebbe potuto identificare il difetto critico, portando all'adozione diffusa della CT per l'ispezione delle pale nei programmi di manutenzione maggiori.

Nel settore energetico, un caso particolarmente istruttivo si verificò nel 2017 in una centrale a gas tedesca, dove il cedimento improvviso di una pala di turbina causò danni per oltre 30 milioni di euro e un fermo impianto di tre mesi.

"Danneggiamento delle palette della turbina"

L'analisi forense rivelò una rete di micro-porosità nel nucleo della pala, vicino alla radice, che aveva progressivamente portato alla formazione di cricche da fatica.

"Danneggiamento palette interna turbina"

Le tecniche di ispezione convenzionali utilizzate all'epoca - principalmente ultrasuoni e liquidi penetranti - non erano state in grado di rilevare questi difetti sub-superficiali.

"Vari danneggiamenti su palette"

Dopo questo incidente, la società di gestione implementò un programma sistematico di tomografia computerizzata per tutte le pale critiche, scoprendo difetti simili in altri componenti che furono prontamente sostituiti, prevenendo potenziali guasti futuri.

"Analisi con difetti"

Un caso studio particolarmente interessante dal punto di vista tecnico riguarda l'analisi di una serie di pale per turbina aeronautica prodotte con tecniche additive.

Durante i test di qualificazione, alcune pale mostrarono prestazioni inferiori alle attese senza che le ispezioni tradizionali rilevassero anomalie evidenti.

"Processo produttivo"

Solo un'analisi tomografica approfondita rivelò una distribuzione non uniforme della porosità residua all'interno del materiale, concentrata in specifiche zone della struttura a nido d'ape interna.

Questa scoperta permise di correggere i parametri del processo di stampa 3D e istituire controlli tomografici sistematici per ogni lotto di produzione.

"Propagazione dei difetti "

Il caso dimostrò come la CT potesse identificare non solo difetti macroscopici, ma anche variazioni microstrutturali in grado di influenzare le prestazioni del componente.

Un altro incidente significativo avvenne nel 2014 in una centrale elettrica in Texas, dove il cedimento di una pala di turbina a gas causò un'esplosione che ferì diversi operatori.

"Turbina interna"

L'indagine successiva identificò come causa principale la corrosione sotto stress in canali di raffreddamento interni, un difetto particolarmente insidioso perché nascosto alla vista e difficile da rilevare con tecniche convenzionali.

L'analisi retrospettiva dimostrò che la tomografia computerizzata sarebbe stata l'unica tecnica in grado di identificare precocemente l'inizio del processo corrosivo, prima che raggiungesse uno stadio critico.

Questo incidente portò alla revisione degli standard di ispezione per le turbine a gas operanti in ambienti costieri, con l'introduzione obbligatoria di scansioni CT periodiche per monitorare lo stato dei canali interni.

Un caso particolarmente complesso riguardò una flotta di motori aeronautici che mostrava un tasso insolitamente alto di sostituzioni premature delle pale turbine.

Le indagini iniziali non riuscivano a identificare una causa comune, finché un programma sistematico di tomografia computerizzata rivelò la presenza di inclusioni ceramiche microscopiche in un lotto specifico di materiale grezzo.

Queste inclusioni, invisibili ai controlli tradizionali, agivano come punti di innesco per cricche da fatica durante il servizio.

La scoperta permise non solo di ritirare preventivamente i componenti a rischio, ma anche di rivedere i controlli qualità presso il fornitore del materiale, introducendo la CT come tecnica di screening per tutte le materie prime critiche.

Nel campo della manutenzione predittiva, un caso studio particolarmente rilevante riguarda il monitoraggio tomografico di pale turbine in servizio in una flotta di aerei cargo.

Implementando un programma di scansioni CT a intervalli regolari, i tecnici furono in grado di tracciare l'evoluzione di micro-cricche in un gruppo di pale, determinando con precisione il tasso di crescita dei difetti in diverse condizioni operative.

Questi dati permisero di estendere in sicurezza l'intervallo tra le revisioni maggiori per quella specifica configurazione, con risparmi stimati in milioni di dollari, dimostrando il valore economico della tomografia computerizzata come strumento di ottimizzazione della manutenzione.

Un incidente particolarmente istruttivo per l'industria si verificò durante il collaudo di un nuovo motore aeronautico, quando una pala di turbina si ruppe durante i test a terra.

"Visione cedimento di una paletta"

Le analisi convenzionali non riuscivano a spiegare il cedimento, finché una scansione micro-CT rivelò una struttura dendritica anomala nel materiale monocristallino, conseguenza di un problema nel processo di solidificazione direzionale.

Questo caso portò alla luce l'importanza della CT non solo come strumento di controllo qualità, ma anche come mezzo fondamentale per la risoluzione di problemi complessi di produzione e progettazione.

L'esperienza accumulata attraverso questi e molti altri casi ha dimostrato in modo inequivocabile che la tomografia computerizzata rappresenta spesso l'unica tecnica in grado di identificare quei difetti subcritici che, se non rilevati, possono portare a guasti catastrofici.

Ogni incidente analizzato ha contribuito a perfezionare i protocolli di ispezione, a migliorare le tecniche di acquisizione e interpretazione dei dati tomografici, e a definire standard sempre più rigorosi per l'industria.

Questa evoluzione continua testimonia il ruolo insostituibile della CT nel garantire la sicurezza e l'affidabilità dei sistemi critici che dipendono dalle prestazioni delle pale di turbina.



Sfide e prospettive future nella tomografia industriale delle pale di turbine



La tomografia computerizzata, nonostante i suoi indubbi vantaggi, deve affrontare una serie di sfide significative per consolidare ulteriormente il suo ruolo nell'ispezione delle pale di turbine e per espandere le sue applicazioni future.

Queste sfide spaziano dai limiti tecnici intrinseci alla tecnologia alle barriere economiche e organizzative che ne ostacolano l'adozione su larga scala, ma rappresentano allo stesso tempo opportunità per l'innovazione e il progresso in questo campo.

Uno dei principali colli di bottiglia tecnici riguarda il compromesso inevitabile tra risoluzione spaziale e dimensioni del campione analizzabile.

Le pale di turbine, specialmente quelle per applicazioni industriali di grande potenza, possono raggiungere dimensioni considerevoli, mentre le caratteristiche da rilevare - come micro-porosità o sottilissime cricche - richiedono una risoluzione micrometrica.

Le attuali tecnologie CT faticano a conciliare queste esigenze contrastanti, costringendo spesso a scelte difficili tra la capacità di analizzare l'intero componente in una singola scansione e la possibilità di rilevare i difetti più piccoli e potenzialmente critici.

"Strutture complesse di raffreddamento delle turbine a gas realizzate utilizzando il metodo SLM."

Questo limite si acuisce ulteriormente quando si tratta di materiali ad alta densità come le superleghe di nichel rinforzate, che assorbono fortemente i raggi X, riducendo la qualità del segnale disponibile per la ricostruzione.

Un'altra sfida significativa è rappresentata dai tempi di acquisizione e elaborazione, che possono essere proibitivi in contesti produttivi ad alto ritmo.

Una scansione CT completa di una pala di turbina complessa, con la risoluzione necessaria per rilevare i difetti più subdoli, può richiedere diverse ore, un lusso che molte linee di produzione non possono permettersi.

Questo aspetto limita attualmente l'uso della CT principalmente a campionamenti statistici o a ispezioni post-manutenzione, piuttosto che al controllo al 100% della produzione.

La situazione è ulteriormente complicata dalla necessità di elaborare enormi volumi di dati - spesso nell'ordine delle centinaia di gigabyte per una singola scansione ad alta risoluzione - che richiedono hardware specializzato e tempi di elaborazione non trascurabili.

La complessità dell'interpretazione dei risultati costituisce un ulteriore ostacolo alla diffusione su larga scala della tecnologia.

A differenza di altre tecniche di controllo non distruttivo che producono risultati più immediatamente interpretabili, i dataset tomografici richiedono competenze specialistiche per essere analizzati correttamente.

La distinzione tra artefatti della ricostruzione e difetti reali, la valutazione della significatività di imperfezioni microscopiche, e la correlazione tra i risultati tomografici e le prestazioni effettive del componente sono compiti che richiedono ancora un notevole intervento umano, creando una dipendenza da personale altamente qualificato che non sempre è disponibile in quantità sufficiente.

Sul fronte economico, gli elevati costi di investimento iniziale per sistemi CT industriali di alta gamma rappresentano una barriera significativa per molte aziende, specialmente quelle più piccole o quelle con volumi di produzione limitati.

A questi si aggiungono i costi operativi legati alla manutenzione delle apparecchiature, alla formazione del personale e all'aggiornamento continuo dei software di analisi.

Mentre per grandi produttori aerospaziali o per centrali elettriche di grande taglio questi investimenti possono essere giustificati, per molte realtà industriali più piccole rimangono proibitivi, limitando di fatto la diffusione della tecnologia.

Nonostante queste sfide, le prospettive future per la tomografia industriale applicata alle pale di turbine appaiono estremamente promettenti, grazie a una serie di sviluppi tecnologici in corso che promettono di superare molti degli attuali limiti.

Una delle direzioni più interessanti di ricerca riguarda lo sviluppo di sorgenti di raggi X più potenti e compatte, come quelle basate su tecnologia a bersaglio liquido o su sorgenti a elettroni liberi di tipo compact.

Queste innovazioni potrebbero permettere di ottenere una migliore penetrazione nei materiali densi senza sacrificare la risoluzione spaziale, aprendo la strada a scansioni più rapide e di qualità superiore.

Un'altra area di sviluppo particolarmente attiva è quella dei sistemi di acquisizione multi-energy, che utilizzano spettri di raggi X a diverse energie per ottenere informazioni aggiuntive sulla composizione materiale del campione.

Questa tecnologia, combinata con algoritmi avanzati di ricostruzione, potrebbe rivoluzionare la capacità della CT di distinguere tra diversi materiali in componenti ibridi e di rilevare difetti che attualmente sfuggono all'analisi tradizionale.

Per le pale di turbine moderne, che sempre più spesso combinano leghe metalliche, rivestimenti ceramici e possibilmente sezioni in materiali compositi, questa capacità potrebbe rivelarsi determinante.

L'integrazione con l'intelligenza artificiale e il machine learning rappresenta probabilmente la frontiera più promettente per superare molte delle attuali limitazioni.

Algoritmi di deep learning applicati alla ricostruzione tomografica potrebbero permettere di ridurre drasticamente il numero di proiezioni necessarie per ottenere immagini di qualità accettabile, abbattendo i tempi di acquisizione.

Allo stesso tempo, sistemi di analisi automatica basati su reti neurali convoluzionali potrebbero rivoluzionare l'interpretazione dei risultati, riducendo la dipendenza da operatori specializzati e aumentando la consistenza delle valutazioni.

Alcuni prototipi già dimostrano capacità di rilevare e classificare automaticamente difetti con prestazioni pari o superiori a quelle degli esperti umani, aprendo la strada a sistemi di ispezione più rapidi e obiettivi.

Sul fronte dell'hardware, lo sviluppo di sistemi CT in-line rappresenta un obiettivo chiave per l'industria.

Questi sistemi, progettati per integrarsi direttamente nelle linee di produzione, potrebbero trasformare la CT da tecnica di laboratorio a strumento di controllo di processo in tempo reale.

I progressi nella robotica e nell'automazione stanno rendendo possibile concepire celle di scansione tomografica completamente automatizzate, in grado di analizzare pale di turbina con cicli compatibili con i ritmi produttivi industriali.

Combinati con sistemi di feedback automatico ai reparti produttivi, questi sviluppi potrebbero portare a un miglioramento senza precedenti nella qualità e nella consistenza dei componenti prodotti.

Un'altra direzione di sviluppo importante riguarda l'integrazione della CT con altre tecniche di analisi, creando sistemi ibridi in grado di superare i limiti di ciascuna tecnologia presa singolarmente.

"Varie pale di turbina prodotte con la produzione additiva. (a) Lama con il passaggio di raffreddamento sul bordo, (b) lama con il passaggio di raffreddamento sia sul bordo che nella parte centrale, (c) lama di turbina ad alta pressione (HPT) [6] e (d) lama di raffreddamento efficiente complessa"

L'abbinamento con tecniche di termografia, ultrasuoni phased array o eddy current potrebbe fornire un quadro diagnostico più completo, sfruttando i punti di forza di ciascun metodo.

Alcuni prototipi già combinano la ricostruzione 3D della CT con dati sulle proprietà meccaniche locali ottenute con altre tecniche, creando una sorta di "mappa funzionale" del componente che va ben oltre la semplice rappresentazione geometrica.

Guardando ancora più avanti, l'integrazione tra tomografia industriale e digital twin potrebbe rivoluzionare la gestione del ciclo di vita delle pale di turbina.

Immagini tomografiche ad alta risoluzione acquisite in varie fasi della vita operativa del componente potrebbero alimentare modelli predittivi sempre più accurati, permettendo di ottimizzare gli intervalli di manutenzione e persino di personalizzare le strategie operative in base alle effettive condizioni di ogni singola pala.

Questo approccio, combinato con l'Internet of Things e l'analisi dei dati operativi, potrebbe portare a un nuovo paradigma di manutenzione basato sulle condizioni reali piuttosto che su intervalli fissi.

La strada per realizzare appieno queste prospettive è ancora lunga e richiederà significativi investimenti in ricerca e sviluppo, ma i potenziali benefici - in termini di sicurezza, efficienza e riduzione dei costi - sono tali da giustificare ampiamente questi sforzi.

Mentre la tecnologia CT continua a evolversi, è lecito aspettarsi che diventerà sempre più accessibile, rapida e affidabile, consolidando ulteriormente il suo ruolo come strumento insostituibile per garantire l'affidabilità delle pale di turbina nei settori aerospaziale ed energetico.

La sfida per l'industria sarà quella di abbracciare queste innovazioni mantenendo al tempo stesso gli alti standard di sicurezza e qualità che caratterizzano questi settori critici.



Conclusioni



La tomografia computerizzata (CT) a raggi X si è affermata come una delle tecnologie più avanzate e affidabili per il controllo non distruttivo (CND) delle pale di turbine nei settori aerospaziale e industriale.

La sua capacità di fornire ricostruzioni tridimensionali ad alta risoluzione, senza alterare l’integrità del componente, la rende uno strumento insostituibile per garantire sicurezza, efficienza e affidabilità in applicazioni critiche.

Questo articolo ha esplorato i principi fisici della CT, le sue applicazioni nell'ispezione delle pale di turbine, i vantaggi rispetto ad altre tecniche CND, nonché le sfide e le prospettive future legate all'evoluzione di questa tecnologia.



Sicurezza e Prevenzione dei Guasti



Uno dei principali vantaggi della CT risiede nella sua capacità di identificare difetti interni che potrebbero compromettere l’integrità strutturale delle pale di turbine.

In ambito aeronautico, dove le pale sono sottoposte a sollecitazioni estreme, la presenza di micro cricche, porosità o inclusioni può portare a cedimenti catastrofici.

La CT permette di rilevare questi difetti con una precisione senza precedenti, riducendo drasticamente il rischio di guasti in volo.

Casi studio, come quello relativo all'incidente del 2009 su un Arbus A380 causato dalla rottura di una pala di turbina, dimostrano come l’adozione della CT abbia migliorato i protocolli di manutenzione preventiva, salvaguardando vite umane e riducendo i costi legati a riparazioni d’emergenza.



Efficienza e Ottimizzazione delle Prestazioni



Oltre alla sicurezza, la CT gioca un ruolo cruciale nell'ottimizzazione delle prestazioni delle turbine.

La geometria delle pale, in particolare quella dei canali di raffreddamento interni, influenza direttamente l’efficienza termodinamica del motore.

Grazie alla metrologia avanzata offerta dalla CT, è possibile verificare con precisione micrometrica il rispetto delle tolleranze dimensionali, garantendo che le pale operino nelle condizioni progettuali ottimali.

Ciò si traduce in un minor consumo di carburante, minori emissioni inquinanti e una maggiore durata operativa del componente.



Affidabilità e Manutenzione Predittiva



L’affidabilità delle pale di turbine è un fattore determinante per ridurre i tempi di fermo macchina e i costi di manutenzione.

La CT consente non solo di identificare difetti esistenti, ma anche di monitorare l’evoluzione di micro-danneggiamenti nel tempo, supportando strategie di manutenzione predittiva.

L’integrazione con tecniche di intelligenza artificiale (IA) permette di analizzare grandi volumi di dati tomografici, prevedendo la vita residua dei componenti e programmando interventi prima che si verifichino guasti critici.



Confronto con Altre Tecniche CND



Come evidenziato nel confronto tra le diverse tecniche di controllo non distruttivo, la CT supera molte delle limitazioni associate a metodologie tradizionali come la radiografia 2D, gli ultrasuoni e la termografia.

Mentre la radiografia 2D fornisce solo una visione bidimensionale, la CT offre una mappatura tridimensionale completa del componente.

Gli ultrasuoni, sebbene efficaci su materiali metallici, incontrano difficoltà con geometrie complesse o materiali compositi.

La termografia, d’altra parte, è rapida ma poco efficace nel rilevare difetti interni profondi.

La CT, pur richiedendo investimenti iniziali più elevati e tempi di scansione più lunghi, rappresenta la soluzione più completa per un’ispezione approfondita delle pale di turbine.



Sfide Attuali e Prospettive Future



Nonostante i suoi numerosi vantaggi, la CT industriale deve affrontare alcune sfide significative:

Compromesso tra risoluzione e dimensioni del campione: Componenti di grandi dimensioni, come le pale di turbine per applicazioni industriali, richiedono sorgenti di raggi X ad alta energia, che possono ridurre la risoluzione spaziale.

Materiali ad alta densità: Leghe di tungsteno o carburo di silicio assorbono fortemente i raggi X, rendendo difficile ottenere immagini di qualità sufficiente.

Tempi di scansione e costi: Le scansioni ad alta risoluzione possono richiedere diverse ore, limitando l’applicabilità in contesti produttivi ad alto volume.



Tuttavia, le prospettive future sono promettenti. L’adozione di sorgenti a raggi X più potenti, come quelle basate su sincrotroni, potrebbe migliorare la penetrazione nei materiali densi.

L’implementazione di sistemi CT in-line integrati nei processi produttivi ridurrebbe i tempi di ispezione, mentre l’uso di digital twin abbinati all'analisi tomografica permetterebbe una manutenzione più intelligente e predittiva.



L’Impatto dell’Intelligenza Artificiale



L’integrazione dell’IA nell'analisi tomografica sta rivoluzionando il settore. Algoritmi di machine learning e deep learning, come le reti neurali convoluzionali (CNN), sono sempre più utilizzati per:



·         Automatizzare il rilevamento dei difetti, riducendo la soggettività dell’operatore umano.

·         Accelerare la ricostruzione delle immagini, abbattendo i tempi di elaborazione.

·         Migliorare la predizione della vita utile delle pale attraverso modelli statistici avanzati.



Introduction to Tomographic Techniques

The Different Tomographic Techniques

1. Computed Tomography (CT or CT)

2. Cone Beam Computed Tomography (CBCT)

3. Positron Emission Tomography (PET)

4. Single Photon Emission Computed Tomography (SPECT)

5. Electron Beam Computed Tomography (EBCT)

6. Dual Source Computed Tomography (DSCT)

7. Micro-Computed Tomography (micro-CT)

8. Nano Computed Tomography (Nano-CT)

9. Dual-Energy Computed Tomography (DECT)

10. Laminography (CL)

11. Single Photon Emission Computed Tomography Computed Tomography (SPECT/CTA)


Benefits and Future Prospects

Conclusion



• Introduction to Tomographic Techniques in Industrial Applications: A Critical Overview

Tomographic techniques represent one of the most advanced frontiers in the field of non-destructive testing (NDT), offering innovative tools for the inspection and analysis of industrial materials and components.

Originally developed for medical use, these technologies have been adapted and refined to address the challenges of modern industry, enabling high-resolution three-dimensional imaging without compromising the integrity of the examined objects.

These techniques use various types of radiation, such as X-rays, to penetrate materials and create detailed images that reveal internal structures and potential hidden defects.

"Micro Tomography - Visualization of Fiber Arrangement"

In an increasingly complex and competitive industrial environment, ensuring product quality, safety, and reliability has become essential.

Tomographic techniques address this need by enabling in-depth analysis of critical components and complex structures.

For example, they can be used to inspect gas turbines, identifying internal cracks or fusion defects that could compromise operational safety and engine performance.

Similarly, in the automotive industry, tomography is employed to analyze engines and mechanical components, ensuring that finished products meet stringent quality and safety standards.

"Types of Defects in a Tomographic Volume "

The potential of tomographic techniques goes beyond mere defect identification.

They provide essential data for fault prevention and predictive maintenance, helping to reduce machine downtime and maintenance costs.

Detailed three-dimensional images allow engineers to better understand the structural integrity of materials and components, facilitating the design of safer and more reliable products.

Beyond traditional applications, tomographic techniques are opening new frontiers in industrial research and development.

For example, in the materials industry, tomography is used to study the microstructure of composite materials and metals, allowing for optimization of production processes and enhancement of material properties.

In the field of 3D printing, these techniques are employed to inspect printed components, identifying printing defects such as porosity and misalignments that could compromise the final product quality.

Tomographic technologies not only improve the efficiency of production processes but also contribute to technological innovation.

"Micro-Tomography and Interaction with Other Sectors"

With the ongoing evolution of these techniques, new applications are emerging in sectors such as aerospace, electronics, energy, and pharmaceuticals, expanding the possibilities for non-destructive inspection and analysis.

Furthermore, the integration with artificial intelligence and machine learning promises to further enhance the capabilities for image analysis and interpretation, making these technologies even more effective and versatile.

In summary, tomographic techniques represent a crucial component in the field of non-destructive testing, offering advanced solutions for the inspection and analysis of industrial materials.

With their ability to provide detailed three-dimensional images and monitor processes in real-time, these technologies are revolutionizing production processes, improving product quality and safety.

As technological advancements continue, the applications of tomographic techniques are set to expand further, contributing significantly to industrial innovation and efficiency.

"Table of Different Systems with Focal Spot Size and Penetration"

• The Different Tomographic Techniques

Tomography encompasses various advanced imaging techniques that use different methods to obtain detailed images of the internal structures of biological and industrial objects.

These techniques are essential in the medical field for diagnosing and monitoring diseases, but they also have applications in industrial contexts for material and component analysis.

Below are the tomographic techniques, which can be explored further through the provided link.

"Tutte le fasi utilizzate  per la misura con la Tomografia"

1. Computed Tomography (CT)

Computed Tomography (CT) is an advanced imaging technology that uses X-rays to create detailed three-dimensional images of objects and structures.

Originally developed for medical applications, CT has been adapted to meet industrial needs, where it is used to examine critical components and complex structures without causing damage.

This method is essential for non-destructive analysis of materials and products, allowing engineers to visualize and analyze the internal integrity of objects with great precision.

For example, CT is used to inspect gas turbines, which are crucial components in power plants and aircraft engines.



"Tomographic Systems for Different Applications"

The technology allows for the identification of internal cracks, fusion defects, and other anomalies that could compromise safety and operational efficiency.

Detailed three-dimensional images enable precise assessment of the structural integrity of turbines, preventing potential catastrophic failures and enhancing predictive maintenance.

In the automotive industry, CT is used to examine engines and mechanical components.

This process ensures that each part meets stringent quality and safety standards before being assembled into a vehicle.

" Visualization of the Benefits of Using Quality"

The ability to detect internal defects, such as material porosity, misalignments, and other imperfections, is crucial to ensuring that finished products are safe and reliable.

In summary, Computed Tomography is an essential tool in modern industry for the inspection, analysis, and maintenance of critical components, improving production process efficiency and ensuring product quality and safety.

"High-Speed and High-Resolution Rotating System"

2. Cone Beam Computed Tomography (CBCT)

Cone Beam Computed Tomography (CBCT) is an innovative technology widely used across various industrial sectors for the three-dimensional scanning of small components with high detail.

This technique offers numerous advantages over traditional imaging methods, as it allows for the acquisition of high-resolution images in shorter time frames, enhancing inspection process efficiency.

For example, in the manufacturing industry, CBCT is particularly useful for inspecting 3D-printed components.

"View of the beginning of an implant (CBCT)"

Thanks to its ability to detect printing defects, such as porosity, misalignments, and surface imperfections, CBCT helps ensure that final products meet the required quality standards.

This is crucial in a context where even the smallest defect can compromise the functionality of a component. Additionally, CBCT is applied in the materials industry, where it is used for the analysis of microstructures.

This technology allows the internal composition of composite materials and metals to be studied, providing valuable information about their integrity and performance.

As a result, CBCT plays a key role in ensuring the quality and reliability of products, helping to enhance companies' competitiveness in the global market.

Cone beam CT has become increasingly important in treatment planning and diagnosis in implantology, and it is particularly essential in computer-assisted implantology techniques.

"Orthodontic image view (CBCT)"

3. Positron Emission Tomography (PET)

Positron Emission Tomography (PET) is an advanced imaging technique that is finding increasing applications in the industrial sector, particularly for research and development of new materials and production processes.

This technology leverages the emission of positrons from radioactive isotopes to create detailed three-dimensional images, allowing scientists and engineers to study phenomena and processes in a non-invasive way.

A significant example of PET's use in the industrial field is the study of fluid distribution and dynamics within chemical reactors.

Thanks to its ability to track the movement of fluids labeled with radioactive isotopes, PET provides valuable information about flow patterns and stagnation zones inside reactors.

This allows for the optimization of reactor design and improves the efficiency of production processes, reducing waste and increasing product yield.

Additionally, PET can be used to monitor the degradation of polymeric materials in real-time, providing crucial insights for the development of more durable and resilient materials.

By tracing the diffusion of radioactive tracers within polymers subjected to thermal or mechanical stress, it is possible to identify degradation mechanisms and develop improved formulations.

Although the use of PET in the industrial field is still limited compared to the medical field, its potential is widely recognized.

With technological advancements and the increased availability of suitable radioactive isotopes for industrial applications, it is likely that the use of PET will further expand in the coming years, helping to drive innovation and optimize production processes across various industrial sectors.

"Breakdown of the main operators in the global market for this technology"

4. Single Photon Emission Computed Tomography (SPECT)

Single Photon Emission Computed Tomography (SPECT) is an advanced imaging technique applied in various industrial sectors, particularly in the study of the distribution of radioactive isotopes in industrial processes.

This technology enables detailed three-dimensional imaging, providing valuable insights into the dynamics of materials and fluids.

A significant example of SPECT usage is in the oil industry, where it is employed to track the distribution of radioactive tracers in oil wells.

This application is essential for optimizing hydrocarbon production, as it helps identify accumulation and flow areas, thus improving recovery efficiency.

Thanks to its ability to provide real-time information, SPECT represents a valuable tool for improving industrial processes and operational safety.

5. Electron Beam Computed Tomography (EBCT)

Electron Beam Computed Tomography (EBCT) is an advanced technology used to quickly inspect critical industrial components, providing a non-destructive method for analyzing the quality and integrity of materials.

This technique is particularly valued in the automotive industry, where it is employed to examine engine blocks and other essential components.

Due to its ability to rapidly detect internal defects such as cracks, inclusions, or structural imperfections, EBCT allows for real-time quality control.

The speed of image acquisition is one of EBCT's major advantages, as it enables quality checks to be integrated directly into the production line.

This not only enhances production efficiency but also ensures component reliability, reducing the risk of operational failures.

Additionally, EBCT can provide high-resolution images that allow for detailed analysis of the internal geometry of components, facilitating the diagnosis of potential problems before they become critical.

Beyond the automotive industry, EBCT is also used in other sectors, such as aerospace and electronic equipment manufacturing, where quality and safety are of paramount importance.

With the evolution of technology, EBCT continues to be a crucial tool for improving production processes and ensuring high-quality standards.

 "Siemens EBCT system used in the medical field"

6. Dual-Energy Computed Tomography (DSCT)

Dual-Energy Computed Tomography (DSCT) is a cutting-edge technology used in industry for high-speed material analysis, offering rapid and detailed results.

This technique is particularly useful in critical sectors, such as energy production, where safety and reliability are paramount.

For example, in monitoring high-pressure pipelines, DSCT enables real-time surveillance, detecting defects and corrosion before they can lead to catastrophic failures.

The ability to acquire high-resolution images quickly is one of the main advantages of DSCT.

This not only improves operational safety but also allows for more effective risk management, reducing downtime and maintenance costs.

Additionally, continuous analysis of infrastructure conditions enables the planning of preventive maintenance, avoiding costly plant shutdowns and ensuring optimal operation.

DSCT is also applied in other sectors, such as the automotive and aerospace industries, where ensuring the quality and integrity of components is crucial.

With technological advancements, the use of DSCT is expected to grow, contributing to improved efficiency and safety across various industrial fields.

"Principles and Applications of Dual Source CT"

7. Micro-Computed Tomography (micro-CT)

Micro-Computed Tomography (micro-CT) provides very high resolution, allowing for detailed visualization of internal structures at a microscopic level.

Primarily used in scientific research and pre-clinical studies, micro-CT is employed for the analysis of small animals, materials, and tissues.

" Micro-CT images of cellular materials:

(a) balsa wood (natural honeycomb), (b) open-cell foam, (c) closed-cell foam"

Micro-Computed Tomography (micro-CT) is an advanced technology that offers extremely high resolution, allowing for detailed visualization of internal structures at a microscopic level.

This technique is particularly valued in scientific research and pre-clinical studies, where it is used to analyze a wide range of samples, including small animals, materials, and biological tissues.

Micro-CT is particularly useful for studying bone architecture, as it allows for unprecedented detail in examining bone density and structure.

Additionally, it is employed in cardiovascular disease research, enabling visualization of vascular structures and any anomalies that may affect heart health.

This technology is also crucial in the development of new materials, as it provides detailed information on microstructure, helping researchers design materials with optimized properties.

Thanks to its ability to provide detailed three-dimensional images, micro-CT is essential for understanding microscopic pathologies and evaluating new treatments and medical devices.

With the continuous evolution of technology, micro-CT is becoming a critical tool in biomedical research, enhancing scientific knowledge and fostering innovations in the field of medicine.

"High-power microfocus from Comet-Yxlon at 225 keV"

8. Nano-Computed Tomography (Nano-CT)

Nano-Computed Tomography (Nano-CT) represents a significant advancement over Micro-CT, offering even higher spatial resolution that makes it essential for the detailed analysis of microstructures in advanced materials.

This non-destructive imaging technology uses high-energy X-rays to acquire extremely high-resolution images, allowing for precise visualization and characterization of the nanometric features of the analyzed samples.

"Micro-CT images of tissues and textile composites:

(a) flax; (b) glass fiber fabrics; (c) glass; (d) knitted steel fiber fabrics; (e) glass fiber fabrics;

(f) 3D carbon fiber fabrics; (g) woven alumina fiber laminate"

"Viewing and analysis of a rock sample"

In industry, Nano-CT is applied to the in-depth study of innovative materials and miniaturized components, where the ability to analyze nanometric-scale structures is crucial for fully understanding their properties and performance.

For example, this technique is used to inspect high-precision electronic devices, such as microprocessors and MEMS (Micro-Electro-Mechanical Systems), allowing for the detection of defects and anomalies at the submicroscopic level that could affect the proper functioning of the components.

Additionally, Nano-CT is a valuable tool for characterizing advanced composite materials, where the distribution and interaction between different phases at the nanometric level play a crucial role in determining their mechanical, thermal, and electrical performance.

Thanks to its ability to provide three-dimensional images with extremely high resolution, Nano-CT enables precise assessment of parameters such as porosity, particle size, and reinforcement morphology, contributing to the development of increasingly high-performance materials.

In summary, Nano-Computed Tomography represents an advanced and versatile tool for non-destructive analysis of materials and components at the nanometric scale, ensuring that every detail is accurately evaluated to enhance the performance and reliability of final products.

"High-power nanofocus from Comet-Yxlon at 190 keV"



9. Dual-Energy Computed Tomography (DECT)

Dual-Energy Computed Tomography (DECT) is an advanced technique that uses two X-ray energy levels to differentiate between different materials within an object.

This ability to distinguish materials is particularly useful in security applications, where DECT is employed to identify hazardous or contraband materials within complex industrial objects.

By using two X-ray beams with different energies, DECT can detect and classify materials based on their attenuation properties, providing valuable information for identifying potential threats or irregularities.

Specifically, this technology is used in airport and customs security checks, allowing for rapid and accurate analysis of luggage and shipments, helping to prevent the trafficking of illegal and dangerous substances.

In addition to security applications, DECT is also used in other industrial sectors, such as energy production, where it can monitor the composition and integrity of nuclear fuels.

Moreover, DECT is utilized in manufacturing for inspecting complex components, enabling the identification of internal defects and ensuring the quality of final products.

These tomographic technologies, initially developed for the medical field, have been adapted and refined for industrial needs, improving product quality, safety, and reliability.

From predictive maintenance to research and development, tomographic techniques are revolutionizing production processes, significantly contributing to technological innovation and industrial efficiency.

With the ongoing evolution of technology, it is likely that the use of these techniques will expand further, opening new frontiers for process optimization and enhancing company competitiveness.

"Tomographic system for baggage inspection"

The technology used, called "dual-energy X-ray imaging," employs two different energy sources to provide information about material composition and enhance image contrast.

The combination of the two energy values allows for distinguishing objects and estimating with high spatial resolution both the mass density (ρ) and the atomic number (Z) of all constituent elements and compounds in the inspected area.

Dual-energy systems also enable the estimation of atomic numbers of materials in luggage, which allows for distinguishing materials based on their chemical composition rather than just variations in density.

However, the method has a significant limitation: the actual density of objects in the luggage is often unknown, meaning the system only generates an estimate of the effective atomic number (Z_eff).

"Indication of the atomic number position of the various component groups"

The collected data is then processed by an artificial intelligence system, which uses advanced algorithms to identify and analyze objects within the luggage.

This system has been trained on a wide range of objects and materials, allowing it to easily identify potentially dangerous items such as weapons, explosives, and hazardous chemicals.

Once the artificial intelligence system has completed the analysis of the luggage, a two-dimensional image of the luggage contents is generated and displayed on a screen.

10. Laminography (CL)

Laminography is an advanced imaging technique that allows for the visualization of specific planes within an object using X-rays angled relative to the object itself.

This method is particularly useful in the electronics industry, where it is employed for inspecting multilayer printed circuit boards.

Thanks to its ability to penetrate materials and provide detailed images of internal structures, laminography enables the identification of critical defects, such as cold solder joints, broken connections, and other anomalies that could compromise the functionality of electronic devices.

    "Laminography scanning clearly shows the pads and traces of BGAs."      "View of the connection micro-wires of an integrated circuit"

This technology, originally developed for medical applications, has been adapted and refined to meet the specific needs of the industry.

Laminography not only improves product quality but also contributes to their safety and reliability.

Additionally, due to its non-destructive nature, it allows for inspections without compromising the integrity of the analyzed components.

From predictive maintenance to research and development, tomographic techniques like laminography are revolutionizing production processes.

"The laminography scan shows the movement made by the emitter and the receiver."

These innovations significantly contribute to industrial efficiency and technological innovation, allowing companies to remain competitive in a continuously evolving market. With the increasing complexity of products, the importance of laminography and other imaging techniques will continue to grow, ensuring that companies can tackle future challenges with greater confidence and precision.

"Internal view of the Comet Yxlon Cheetah system"

11. Single Photon Emission Computed Tomography (SPECT/CTA)

The combination of Single Photon Emission Computed Tomography (SPECT) and Computed Tomography (SPECT/CTA) represents an innovative approach for the detailed assessment of material flows and structures.

This synergy between the two techniques provides valuable and in-depth information, making it particularly useful in various industrial sectors.

A significant example is the construction industry, where SPECT/CTA can be used to analyze reinforced concrete structures.

By employing this combination, it is possible to detect any defects, such as cracks, voids, or other anomalies within the structures, thus ensuring structural safety.

The ability to visualize both internal and external characteristics of materials gives engineers and architects a more comprehensive understanding of the condition of structures, allowing for targeted and timely interventions.

Additionally, SPECT/CTA enhances the quality of construction, helping to prevent potential structural problems that could arise over time.

This advanced technology not only increases the safety of buildings but also provides added value in terms of efficiency and sustainability.

With the ongoing evolution of imaging techniques, the application of SPECT/CTA is expected to grow, opening new opportunities to ensure the quality and reliability of modern infrastructure.

- Benefits and Future Prospects of Tomographic Techniques

Tomographic techniques offer numerous benefits, making them indispensable for non-destructive inspections across various industrial sectors.

One of the most significant features of tomography is its ability to examine the interior of an object without causing damage, which is crucial for critical components that cannot be compromised during the inspection process.

Tomographic techniques provide high-resolution three-dimensional images that allow detailed visualization of internal structures, revealing hidden defects that would not be visible with other inspection methods.

This enables a thorough analysis of the composition and internal structure of materials, helping to better understand failure mechanisms and develop predictive maintenance strategies.

By identifying defects and anomalies before they cause failures, tomographic techniques help prevent costly and dangerous incidents, which is particularly important in sectors such as aerospace, where safety is paramount.

Tomographic inspections can be conducted rapidly, minimizing machine and production process downtime, increasing operational efficiency, and reducing costs associated with inactivity.

Furthermore, these techniques are applicable to a wide range of materials and components, from metals to composites, microelectronic components to large industrial assemblies, making them suitable for multiple sectors, including automotive, aerospace, electronics, and energy.

Tomographic techniques significantly enhance operational safety by monitoring the condition of materials and components in real-time.

This is especially relevant in high-risk industries such as nuclear and oil and gas, where safety is of fundamental importance.

Continuous and detailed monitoring allows for timely interventions to prevent failures and improve overall process safety.

Looking to the future, the prospects for tomographic techniques are promising, with numerous ongoing technological advancements that are expected to further expand their applications and capabilities.

"Future Market Report on Tomographic Technologies"

The use of artificial intelligence (AI) and machine learning for the analysis of tomographic images is already beginning to transform the field.

AI algorithms can analyze large volumes of data more quickly and accurately than humans, identifying patterns and defects that might elude human observation.

This will not only enhance inspection accuracy but also enable the automation of many quality control procedures.

With advancements in detection technologies and computing capabilities, continuous improvements in tomographic image resolution are anticipated.

Additionally, the speed of image acquisition will keep increasing, allowing for faster and more frequent inspections without sacrificing image quality.

These technological developments will not only make tomographic techniques more efficient but also expand their applications into new sectors.

For instance, in the food industry, tomographic techniques could be used for detailed quality checks of food products, detecting contamination or internal defects.

In construction, they could assist in evaluating the quality of building materials and structural safety.

The combination of different tomographic techniques may offer significant advantages.

For example, integrating computed tomography with magnetic resonance imaging could provide even more detailed images and complementary information about the examined materials.

This synergy between different technologies will allow for a more comprehensive and accurate view of industrial components, further improving product quality and safety.

With the broader dissemination and adoption of tomographic techniques, it is expected that the costs associated with these technologies will decrease.

This will make tomographic inspections more accessible to a wider range of companies, including small and medium-sized manufacturers.

Increased accessibility will further stimulate innovation and the adoption of these technologies in new industrial contexts.

The development of tomographic systems that allow real-time monitoring during production processes will open new possibilities for quality control and predictive maintenance.

This will enable immediate intervention when defects are detected, reducing the risk of failures and improving production efficiency.

Moreover, tomographic techniques can contribute to industrial sustainability by reducing waste and optimizing material use.

Early detection of defects allows for the correction of issues before they compromise the entire production process, minimizing the need for rework and reducing scrap.

• Conclusion

Tomographic techniques are profoundly transforming the way industries conduct inspections and quality control on materials and components.

These technologies offer numerous advantages, including non-destructive inspection, high-resolution three-dimensional imaging, and detailed analysis of internal structures.

Such capabilities not only enhance the understanding of materials and components but also help prevent costly and dangerous failures, increasing the safety and reliability of products.

Looking ahead, tomographic techniques are rapidly evolving due to technological advancements and integration with artificial intelligence (AI).

AI algorithms are beginning to revolutionize tomographic image analysis, allowing defects and anomalies to be detected with unprecedented speed and precision.

It is expected that image resolution capabilities and acquisition speeds will continue to improve, further expanding the applications of these techniques into new sectors such as the food industry and construction.

Moreover, combining different tomographic techniques could provide significant advantages, delivering even more detailed images and complementary information.

As these technologies become more widespread and adopted, a reduction in costs is anticipated, making tomographic inspections more accessible to small and medium-sized enterprises.

This increased accessibility will further stimulate innovation, promoting the adoption of tomographic technologies in new industrial contexts.

The future of tomographic techniques is also linked to the development of systems that enable real-time monitoring during production processes.

This capability will open new possibilities for quality control and predictive maintenance, allowing for immediate interventions when defects are detected and reducing the risk of failures.

Additionally, tomographic techniques will contribute to industrial sustainability by reducing waste and optimizing material use.

In conclusion, tomographic techniques are set to become a crucial element in modern industry, providing advanced tools for material inspection and analysis.

Their benefits, coupled with promising future prospects, suggest that their role in the industrial sector will continue to grow.

With ongoing advancements in imaging technologies and integration with artificial intelligence, tomographic techniques will become even more powerful, efficient, and accessible, making significant contributions to innovation, safety, and industrial sustainability.
