Soluzione a raggi X su misura per l'ispezione di spirale e tubi saldati longitudinali e ispezione delle saldature.  I sistemi proposti sono disponibili in molteplici configurazioni con sistemi a raggi-X da 160 kV a 450 kV, composti da sistema di movimentazione, sistema radioscopico e  imaging digitale ad alta velocità.

IMPIANTO CONTROLLO SALDATURA

CARATTERISTICHE TECNICHE DEI COMPONENTI DEL SISTEMA

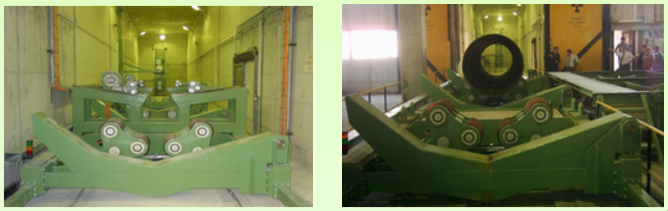

Esempio di carri per la movimentazione dei tubi da controllare con sistema a raggi-X

Un carrello per il supporto del tubo a la funzione di traslare e ruotare il tubo nella posizione di visione radioscopica, il movimento e per tutta la lunghezza da visionare e far ruotare il tubo per il giusto centraggio sulla saldatura.

Per le saldature a spirale il carrello a la doppia combinazione di movimento lineare e di rotazione in modo da seguire la rotazione della spirale mantenendo la posizione della saldatura tra il tubo a raggi-X e l'intensificatore di brillanza o Flat Panel corrette durante l'ispezione.

INTRODUZIONE

Siamo leader nella progettazione, produzione e fornitura di sistemi a raggi-X in tempo reale chiavi in mano sia per SAW longitudinale che per tubi a spirale.

Con una grande esperienza nella integrazione dei componenti richiesti dal sistema e installazione sul campo, utilizzando i prodotti ad alta tecnologia della societaYxlon ledear di mercato.

Il sistema qui proposto può controllare tubi con saldatura longitudinale e circonferenziale a spirale, il cordone di saldatura dei tubi può essere con i seguenti intervalli:

Tubo Diametro: da 200 mm a 3000 mm

Lunghezza tubo: fino a 25 mt (in configurazione carro multiplo).
