Impianti RX e CT per controlli non distruttivi industriali
Supportiamo aziende manifatturiere e integratori nella scelta, progettazione e validazione di impianti RX e CT 3D per controlli non distruttivi ad alte prestazioni: ispezione interna, riduzione scarti, tracciabilità e qualità di processo.
Tecnologie di radiografia industriale digitale (DR)
Gli impianti di radiografia industriale per controlli non distruttivi (CND) utilizzano raggi X per ispezionare l’interno dei componenti senza danneggiarli. Le soluzioni moderne si basano su rivelatori digitali (Digital Radiography, DR) che sostituiscono la pellicola, migliorando drasticamente qualità immagine, velocità e tracciabilità.
Xrayconsult affianca le aziende nella valutazione e selezione di sistemi di radioscopia 2D, in cella o in linea, per applicazioni quali:
- controllo di fusioni e getti (alluminio, ghisa, leghe leggere);
- verifica di saldature circonferenziali e longitudinali su tubi e recipienti;
- ispezione di componenti strutturali critici (aerospazio, automotive, oil & gas);
- controllo automatico di assiemi complessi con algoritmi di riconoscimento difetti.
In funzione dei requisiti, analizziamo parametri come energia del tubo RX, dimensioni del campo di vista, risoluzione del pannello, cinematismi di posizionamento e necessità di automazione/integrazione in linea.

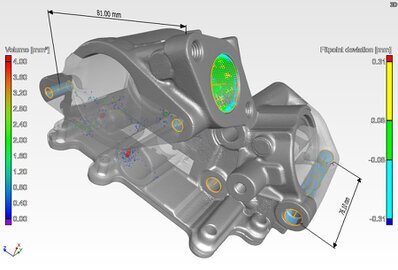

Tomografia computerizzata industriale 3D (CT)
La tomografia computerizzata industriale (CT) 3D consente di ricostruire il volume interno ed esterno di un componente a partire da centinaia o migliaia di proiezioni RX. Rispetto alla radiografia 2D, la CT permette di individuare e misurare difetti volumetrici complessi e di confrontare in modo metrologico il modello CAD con il componente reale.
I principali tipi di impianti CT includono:
- sistemi microfocus ad alta risoluzione per piccoli componenti o campioni di materiale;
- sistemi macrofocus / ad alta energia per pezzi di grandi dimensioni o materiali ad alto spessore;
- sistemi CT per la produzione, con automazione e throughput elevato per controlli 100% in linea o near-line.
Nella fase consulenziale valutiamo volumi di ispezione, risoluzione voxel, tempi di scansione e ricostruzione, compatibilità dei materiali (metalli, polimeri, compositi), oltre alle funzionalità software per metrologia, reverse engineering, analisi difetti e reporting automatico.

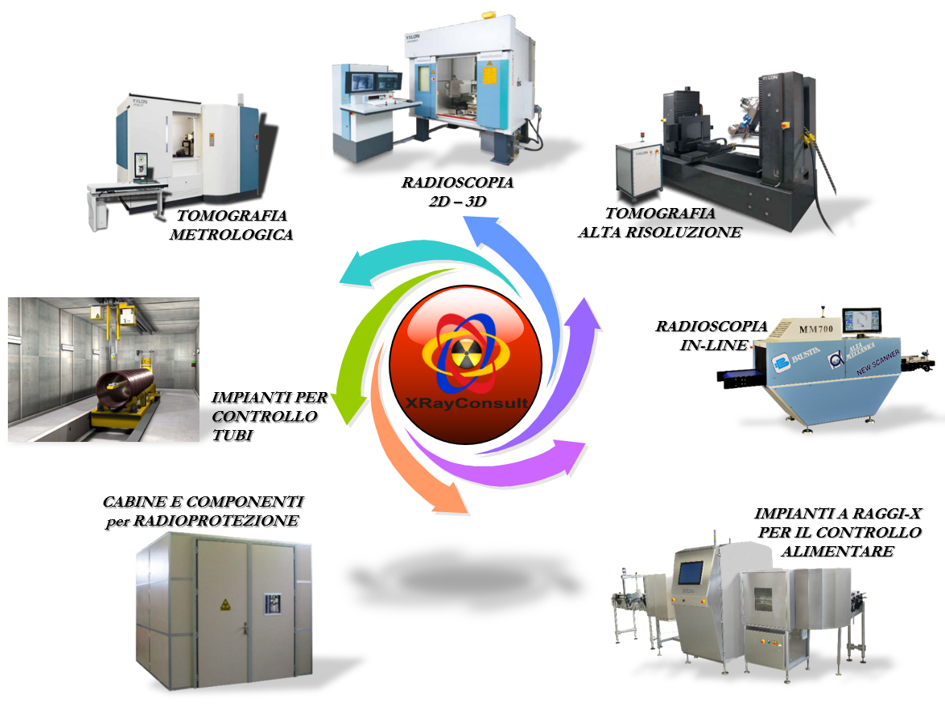

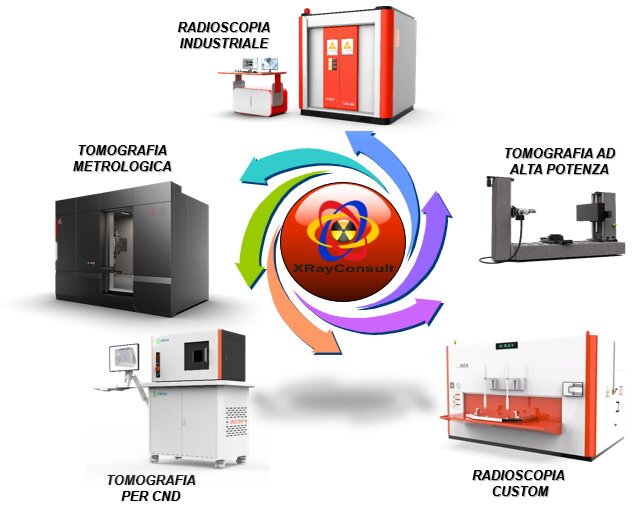

Soluzioni RX e CT per l'industria

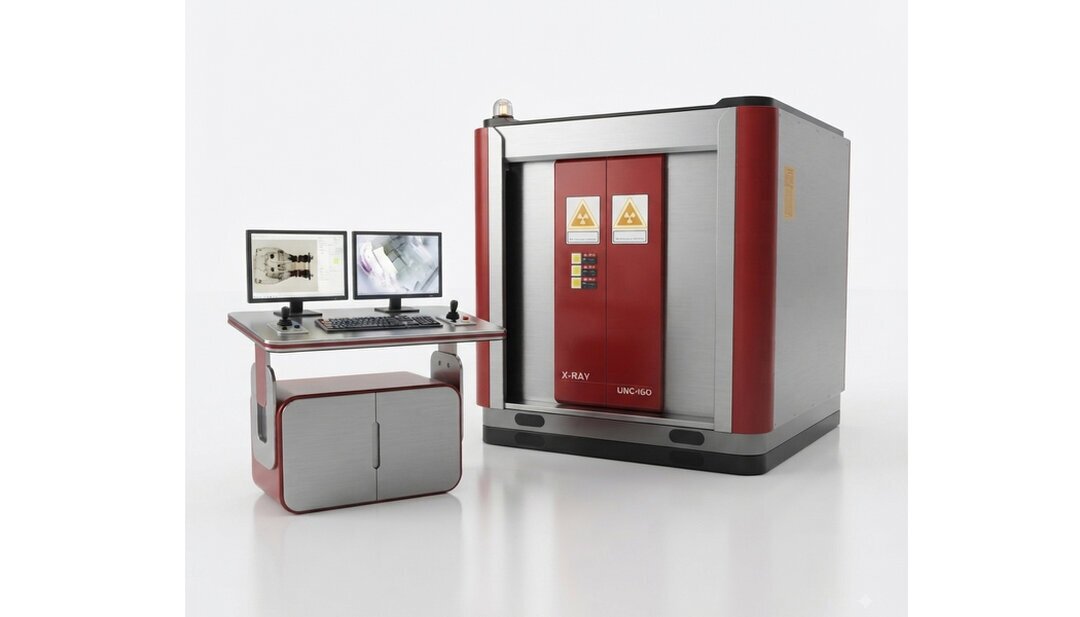

Impianti per radioscopia industriale
Impianti per radioscopia industriale
Cabine di radioscopia industriale ideali per l'ispezione ai raggi-X di una vasta gamma di componenti.

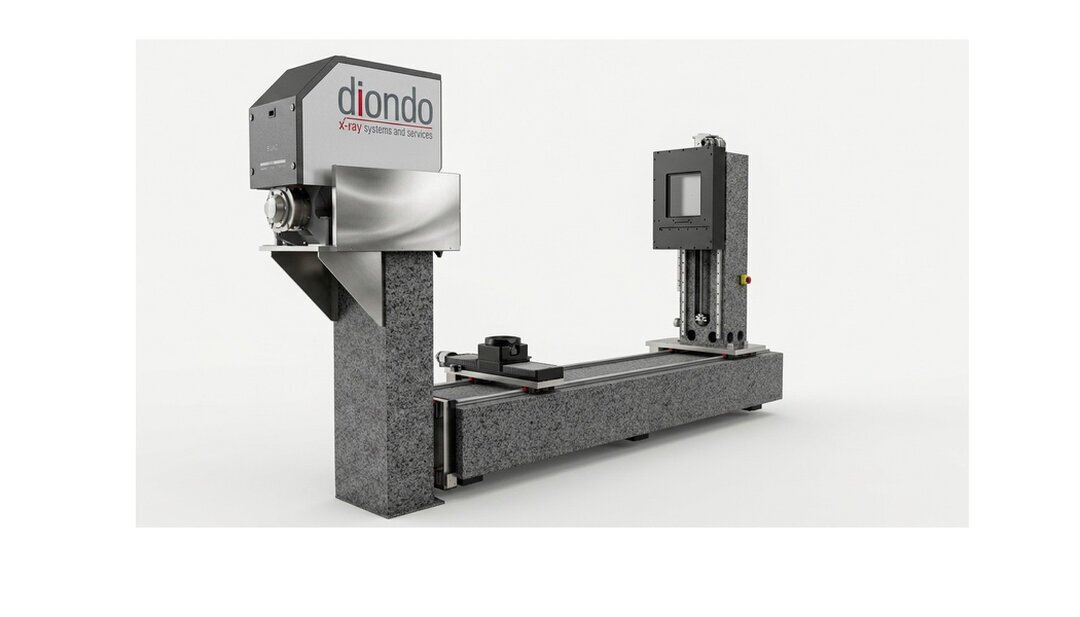

Impianti per Tomografia micrometrica
Impianti per Tomografia micrometrica
Pagine dedicate agli impianti per tomografia computerizzata 3D Micrometrica.

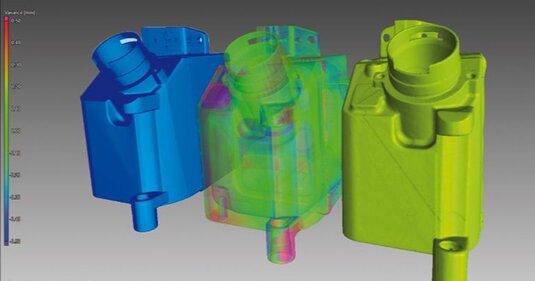

Impianti per Tomografia metrologica
Impianti per Tomografia metrologica
Pagine dedicate agli impianti per tomografia computerizzata Metrologica 3D.

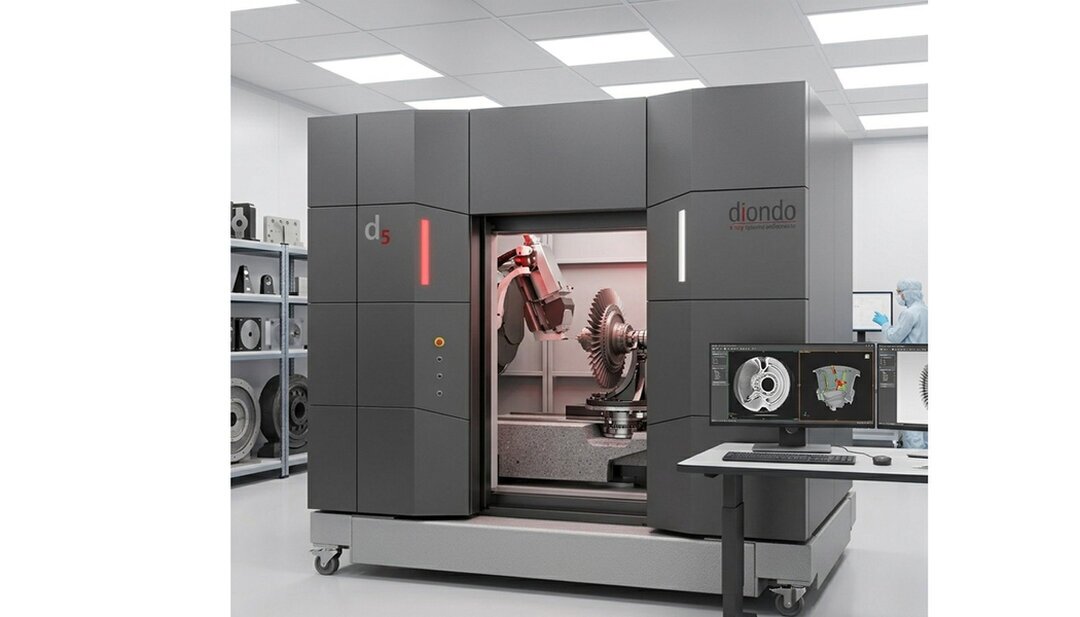

Impianti per Tomografia Alta potenza
Impianti per Tomografia Alta potenza
Pagina dedicata agli impianti per Tomografia computerizzata 3D ad alta potenza.
Le tecnologie RX e CT industriali trovano applicazione in numerosi settori regolamentati e ad alta criticità.
Grazie all’esperienza maturata in oltre 20 anni di attività, Xrayconsult conosce i requisiti specifici di ciascun ambito e può guidare la scelta dell’impianto e dell’architettura di controllo più adatta.
La tabella seguente sintetizza alcuni esempi di controlli eseguibili per ciascun settore e la tecnologia più indicata.
| Settore | Esempi di controlli RX/CT | Tecnologia prevalente |
|---|---|---|
| Aerospazio | Controllo fusioni strutturali, saldature TIG/MIG, componenti in composito, pale turbine; analisi porosità e cricche interne. | Radioscopia DR ad alta risoluzione, CT 3D per certificazione e failure analysis. |
| Automotive | Getti di alluminio per motori e trasmissioni, giunti saldati, moduli elettronici, componenti di sicurezza (airbag, freni). | Linee RX automatiche in DR, CT 3D per campionature e controllo statistico. |
| Energia e oil & gas | Verifica saldature circonferenziali e longitudinali su tubi e recipienti in pressione, controlli su componenti di valvole e pompe. | Radioscopia 2D ad alta energia, CT 3D per indagini su difetti critici. |
| Medicale | Ispezione di dispositivi impiantabili, protesi, strumenti chirurgici e packaging sterile; verifica assemblaggi. | CT 3D ad alta risoluzione, DR per controlli rapidi in produzione. |

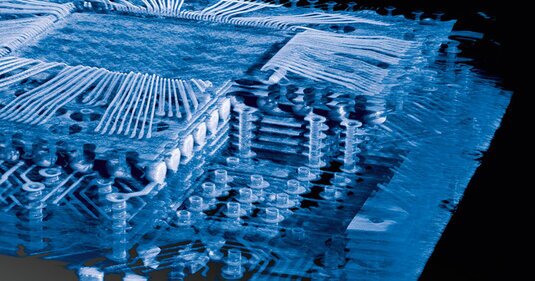

| Elettronica | Analisi BGA e saldature nascoste, circuiti multilayer, connettori e micro-assemblaggi. | Radioscopia 2D in linea, CT 3D per failure analysis e reverse engineering. |
| Additive manufacturing | Verifica porosità interna, mancanze di fusione, geometrie complesse e canali interni non accessibili. | CT 3D con funzionalità metrologiche e confronto CAD/mesh. |
Come scegliere il sistema RX/CT più adatto
La scelta di un impianto RX o CT industriale richiede un’analisi strutturata dei requisiti applicativi e delle condizioni di utilizzo. Alcuni parametri chiave da considerare sono:
- dimensioni massime e peso dei pezzi da ispezionare;
- materiali e spessori, che determinano energia del tubo RX e tipo di rivelatore;
- risoluzione minima richiesta e tipo di difetti da rilevare;
- throughput richiesto (numero di pezzi/ora) e modalità operative (campionamento, 100%, controllo in linea);
- necessità di automazione, robotica, fixturing dedicato e integrazione con sistemi MES/ERP;
- vincoli di layout, schermature e requisiti di sicurezza radiologica.
Xrayconsult fornisce linee guida indipendenti e supporto alla stesura del capitolato tecnico, anche in collaborazione con il reparto qualità e ingegneria di processo. Per approfondire, è disponibile l’articolo dedicato alle Linee guida per la scelta di un sistema CT industriale nel nostro blog.
Servizi di supporto e consulenza di Xrayconsult
Xrayconsult opera come partner tecnico indipendente lungo l’intero ciclo di vita di un impianto RX o CT industriale, offrendo servizi ad alto valore aggiunto:
- analisi dei requisiti applicativi e definizione del caso di business;
- redazione delle specifiche tecniche di sistema e supporto alla scelta dei fornitori;
- valutazione comparativa di soluzioni (tubi RX, rivelatori, manipolatori, software e automazione);
- supervisione di installazione, collaudo, prove di accettazione (FAT/SAT) e validazione delle prestazioni;
- formazione operativa e avanzata per tecnici CND, qualità e manutenzione;
- ottimizzazione dei parametri di scansione, delle ricette di ispezione e dei flussi di lavoro in produzione;
- supporto continuativo post-vendita, in coordinamento con i partner tecnologici OEM.
L’obiettivo è garantire che l’investimento in tecnologie RX/CT generi risultati misurabili in termini di qualità, efficienza e riduzione dei costi di non qualità.
Svelare i segreti dei dipinti: un'avventura affascinante
La profondità nascosta nei dipinti rivela storie e segreti artistici che vanno oltre la superficie visibile. Strati di vernice e pigmenti rivelano i ripensamenti e le decisioni che arricchiscono il processo creativo, offrendo un'immersione nei pensieri dell'artista.
I controlli a raggi-X si ergono come una tecnica rivoluzionaria, penetrando gli strati più profondi dell'opera. Questa metodologia non invasiva, interagendo con pigmenti e supporti, crea un'immagine radiografica dettagliata, svelando la struttura interna.
L'importanza di tali controlli risiede nella rivelazione di segreti artistici celati. Consentono l'analisi dei ripensamenti dell'artista, cambiamenti di intento e scelte stilistiche, evidenziando chiaramente i diversi strati di lavoro. Oltre a svelare la mente dell'artista, questi strumenti valutano lo stato di conservazione, guidando interventi di restauro conservativi e preservando l'eredità artistica per le generazioni future.
UN CONVEGNO DA RICORDARE, svoltosi a Castel Guelfo il 25-26 ottobre 2018, all'interno della sede della Agiometrix, ha visto la participazione congiunta con esperti della Yxlon International, Università di Padova e sessioni live a bordo di macchine Tomografiche.
YXLON entra in cooperazione con il "(MfN) Museo di storia naturale di Berlino" inserendo un impianto di Tomografia microcomputerizzata accanto al T. Rex TRISTAN
L’articolo fornisce un’analisi approfondita dei detettori a raggi X impiegati nei controlli non distruttivi (CND), partendo dalle tecnologie più semplici, come le pellicole radiografiche e i scintillatori, fino ai sistemi più innovativi, tra cui i rivelatori a stato solido, i sensori a perovskiti e i photon counting detectors.
Viene esplorata la fisica alla base del funzionamento, seguita da una panoramica delle applicazioni in ambito industriale, medico, aerospaziale, sicurezza e beni culturali.
Ampio spazio è dedicato alle tecnologie emergenti, come i detettori a nanofili superconduttori (SNSPDs), i laser a elettroni liberi (XFELs) e l’intelligenza artificiale per l’analisi automatizzata.
L’articolo si conclude con una riflessione sulle sfide tecniche e le prospettive future dei detettori X nel migliorare la precisione, l’affidabilità e l’automazione nei CND.
Conoscere la tomografia industriale e metrologica significa aprirsi a un mondo di possibilità, dove la qualità e l'affidabilità dei materiali e dei prodotti possono essere valutate con una precisione senza precedenti. Ciò che una volta era invisibile diventa tangibile attraverso la magia dei raggi X e dell'elaborazione digitale delle immagini, portandoci ad esplorare strutture intricate e dettagli minuziosi che altrimenti rimarrebbero nascosti alla nostra vista.
Le tecniche tomografiche, sviluppate per uso medico, sono state adattate per i controlli non distruttivi (NDT) nell'industria. Utilizzando raggi-X, queste tecnologie creano immagini tridimensionali dettagliate, rivelando difetti interni nei materiali. Essenziali per garantire qualità e sicurezza, permettono analisi approfondite di componenti critici come turbine a gas e motori automobilistici. Oltre all'identificazione dei difetti, forniscono dati cruciali per la manutenzione predittiva, riducendo i tempi di fermo e i costi di manutenzione. Con applicazioni nella ricerca, sviluppo e produzione, queste tecniche stanno rivoluzionando i processi produttivi e migliorando l'affidabilità dei prodotti industriali.
un piccolo gruppo selezionato di clienti è stato invitato dall'agente della Yxlon International in Italia (Xrayconsult), a visitare il Paddock e Box del Team Renault Sport Formula 1, durante le prove libere del Gran Premio di Monza 2019.
La tecnologia dei raggi-X a emissione di campo basata su CNT offre vantaggi rispetto ai tubi termoionici tradizionali, tra cui la programmabilità elettronica e la flessibilità nella fabbricazione di sorgenti distribuite. Ciò la rende attraente per l'imaging fisiologico e i sistemi tomografici. Sebbene generare raggi-X con CNT sia relativamente facile, raggiungere potenza, stabilità e affidabilità per uso clinico è stato impegnativo. Grazie ai progressi nei materiali e nel design di catodi e sorgenti, le prestazioni delle sorgenti a CNT sono migliorate notevolmente. Oggi non sono limitate dai CNT stessi ma dalla gestione termica dell'anodo. Matrici di sorgenti CNT consentono dispositivi di imaging Tomo-sintesi innovativi, alcuni già approvati per uso clinico e sono gia presenti tubi a raggi-x utilizzati in CND e Sicurezza.
L'utilizzo dell'intelligenza artificiale (AI) sta cambiando il modo in cui vengono gestiti i controlli di sicurezza nei porti, aeroporti, Tribunali, pubblici eventi e altri.
Grazie all'uso di algoritmi di apprendimento automatico, l'AI può aiutare i sistemi di sicurezza ad identificare potenziali minacce all'interno dei bagagli, come armi o esplosivi, in modo più efficiente e accurato rispetto alle tecniche di screening tradizionali.

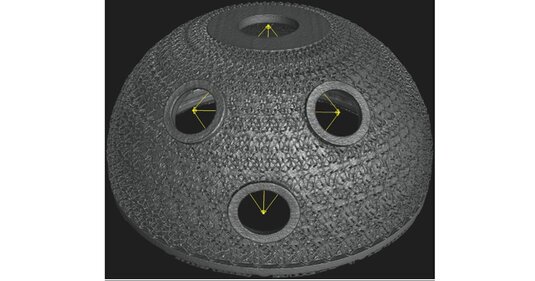

I dispositivi ortopedici svolgono un ruolo cruciale nel fornire sollievo dal dolore, migliorare la mobilità e migliorare la qualità della vita dei pazienti affetti da disturbi muscolo scheletrici. I dispositivi medici e le procedure utilizzate in ortopedia vengono costantemente aggiornate a causa delle mutevoli esigenze dei consumatori.
La MicroTomografia computerizzata industriale (TC) è la tecnologia più efficiente per i test non distruttivi (NDT) quando devono essere esaminate strutture complesse con un ingrandimento elevato.

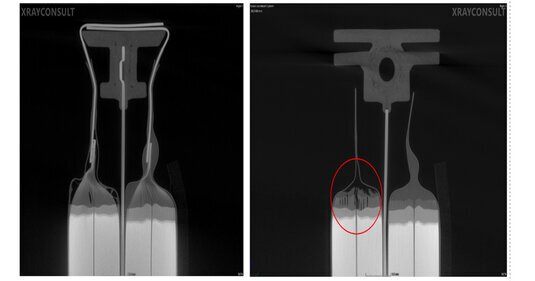

La tomografia a raggi-X emerge come una potente strumento per studiare le batterie agli ioni di litio, consentendo ai controlli non distruttivi di verificare e spesso verificare la qualità di questi sistemi, che contengono componenti solidi normalmente riempiti con elettrolita liquido.
La MicroTomografia computerizzata industriale (TC), è la tecnologia più efficiente per i test non distruttivi (NDT) per mitigare i rischi di incendio delle batterie man mano che più veicoli / componenti alimentati elettricamente diventano operativi in tutto il mondo.
Esiste la possibilità, come nei veicoli alimentati in modo convenzionale, che l'energia immagazzinata a bordo possa diventare un pericolo per la sicurezza delle persone coinvolte in un incidente o durante il suo utilizzo.
La laminografia computerizzata (CL) è un avanzamento rivoluzionario nell'ambito dei controlli non distruttivi. Offre una dettagliata analisi tridimensionale degli oggetti, utilizzando un'unica scansione per produrre immagini di specifici "slice" o livelli. Questa tecnica, iniziata nel 1932, si è evoluta dalla laminografia classica alla laminografia digitale, che utilizza un rivelatore di raggi X digitale per catturare immagini bidimensionali. Queste vengono elaborate da un computer per formare una rappresentazione tridimensionale dell'oggetto. La CL offre risoluzione superiore, elaborazione dettagliata dei dati, versatilità, velocità e potenziale efficienza economica. In sintesi, la laminografia computerizzata costituisce un importante salto avanti nel settore dei controlli non distruttivi.
L'intelligenza artificiale (IA) sta trasformando l'industria attraverso il Riconoscimento Automatico dei Difetti (ADR) nella radiografia industriale a raggi X. L'ADR utilizza algoritmi avanzati per rilevare difetti nelle parti manifatturate, offrendo decisioni basate su parametri predefiniti. Questo processo può operare in modalità assistita o completamente automatica, migliorando la coerenza delle valutazioni e riducendo i tempi di ispezione. L'ADR elimina la variabilità umana e risparmia tempo, dimostrando benefici tangibili nei settori aerospaziale, automotive ed altri. L'IA è cruciale nell'ADR, analizzando immagini radiografiche con precisione superiore, individuando difetti minimi e apprendendo dai dati storici. L'ADR rappresenta l'evoluzione del controllo qualità, plasmata dall'intelligenza artificiale e promette di rivoluzionare l'ispezione industriale.

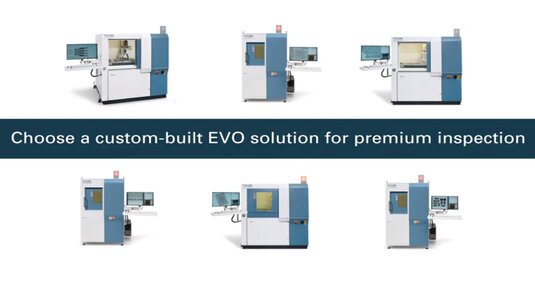

Nuova versione dei sistemi della YXLON Cheetah e Cougar EVO Microfocus
presentato la nuova versione delle famiglie di raggi-X a microfuoc Cheetah e Cougar EVO

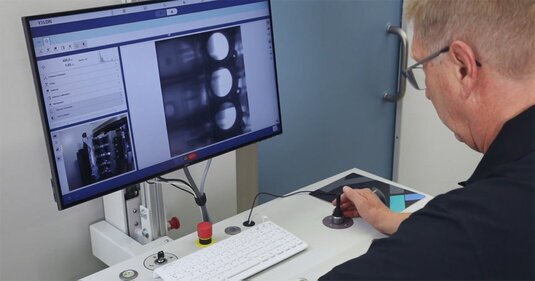

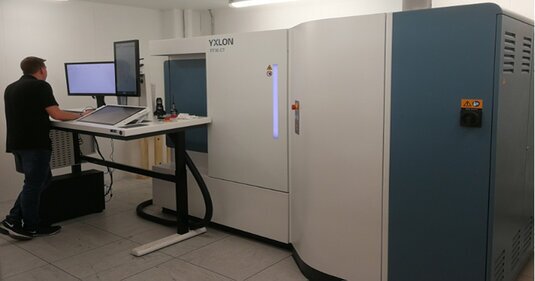

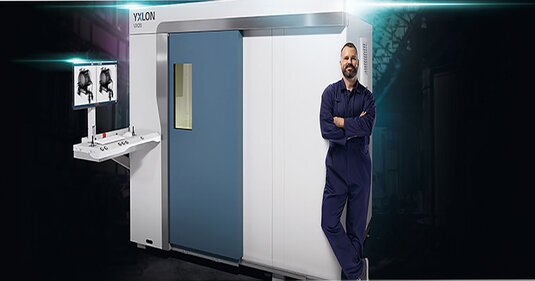

Yxlon International ha lanciato il suo nuovo impianto UX20, con un concetto operativo completamente rinnovato,
l'innovativo sistema di radiografia digitale universale è il CT YXLON UX20.
La tomografia computerizzata a raggi-X è una tecnologia fondamentale per il controllo non distruttivo degli pneumatici, permettendo di analizzare con precisione la struttura interna e individuare difetti come delaminazioni, inclusioni d’aria e anomalie nei materiali compositi. Grazie a sistemi avanzati, è possibile effettuare analisi tridimensionali anche sotto carico reale, ottimizzando la progettazione e migliorando la qualità produttiva. L’integrazione con intelligenza artificiale e stampa 3D accelera l’innovazione, riduce costi e tempi di sviluppo, e favorisce la sostenibilità ambientale, garantendo pneumatici più sicuri, performanti e personalizzati.
Man mano che la produzione digitale diventa più diffusa e la produzione additiva crea forme nuove e complesse, misurazioni accurate ed economiche sono indispensabili per la convalida e il controllo di qualità.
In linea con la propria filosofia di innovazione e ricerca, Re Fraschini ha investito nella tomografia computerizzata per assicurare un elevato controllo di qualità. Installando un Tomografo ad alta risoluzione.

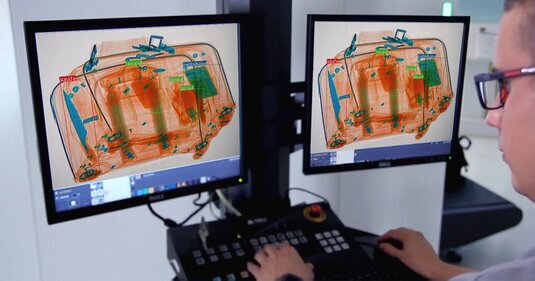

La sicurezza nei viaggi aerei è una priorità fondamentale in tutto il mondo, e una delle tecnologie che contribuiscono a garantire la protezione dei passeggeri è lo scanner per il controllo dei bagagli a raggi-X. In questo contesto, l'introduzione di una prospettiva isometrica 3D negli scanner rappresenta un notevole passo avanti nella visualizzazione e nell'analisi degli oggetti tridimensionali all'interno dei bagagli. Questa innovativa tecnologia offre una maggiore precisione e un'elevata efficienza nel rilevamento di potenziali minacce, migliorando ulteriormente la sicurezza aeroportuale.
Una nuova prospettiva: la vista isometrica 3D:
Lo scanner per il controllo bagagli a raggi-X con vista isometrica 3D utilizza una tecnica di rappresentazione visiva che consente di visualizzare oggetti tridimensionali all'interno dei bagagli in modo altamente accurato e comprensibile. A differenza delle tradizionali proiezioni prospettiche, la vista isometrica mantiene le proporzioni corrette e fornisce una visione chiara e dettagliata degli oggetti analizzati.
Il Museo di Storia Naturale di Berlino (MfN) ha aperto le porte della sala di microscopia, dove i visitatori interessati ora hanno la possibilità di guardare dal vivo in “Real Time“ come gli oggetti delle collezioni storico-naturale sono registrati e analizzati con impianto Tomografico computerizzato della Yxlon International, in visione tridimensionale per scopi di ricerca.

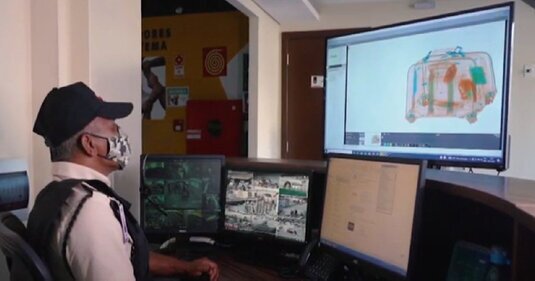

La sicurezza è una questione fondamentale per qualsiasi istituzione, ma è particolarmente critica nelle carceri.
Le prigioni devono garantire la sicurezza dei loro detenuti, del personale di custodia e dei visitatori, prevenendo l'ingresso di droghe, armi e altri oggetti proibiti.
Tuttavia, l'ispezione delle borse e degli zaini dei visitatori è un compito delicato che richiede un equilibrio tra la sicurezza e la privacy.
Per questo motivo, le carceri stanno sempre cercando di adottare attrezzature di sicurezza non invasive e all'avanguardia.
In questo contesto, VMI Security ha vinto una gara d'appalto per la fornitura di attrezzature di sicurezza innovative per le carceri del Regno Unito, contribuendo a un sistema carcerario più moderno e sicuro.

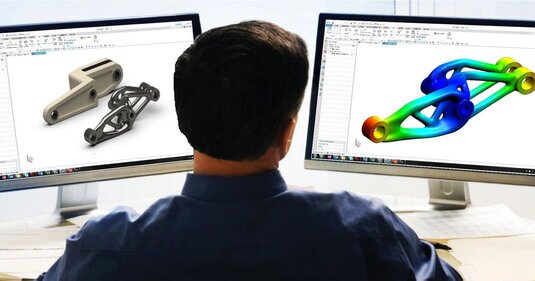

L'industria manifatturiera sta integrando l'Intelligenza Artificiale (IA) nella Produzione Additiva (AM) per ottimizzare design e qualità dei prodotti. L'IA migliora la progettazione, identificando geometrie ottimali per l'AM, e ottimizza i parametri di processo in tempo reale, riducendo difetti e migliorando la ripetibilità. Inoltre, combinata con la tomografia computerizzata (CT), l'IA automatizza l'ispezione dei prodotti, rilevando difetti interni ed esterni non visibili con metodi tradizionali. Questo approccio aumenta l'efficienza, riduce i tempi di produzione e materiali sprecati, e apre nuove possibilità per l'innovazione nel design, promettendo una rivoluzione nel settore manifatturiero.
Guardando avanti, le batterie stanno vivendo un'evoluzione accelerata, alimentata da nuovi materiali e tecnologie rivoluzionari. Le batterie al sodio e le celle a stato solido, in particolare, si prospettano come game-changer nel settore, promettendo prestazioni superiori, maggiore durata e costi più contenuti. L'integrazione di sistemi di gestione avanzati e l'ottimizzazione della ricarica rapida stanno ulteriormente amplificando la versatilità ed efficienza delle batterie.
Un elemento cruciale in questa rivoluzione è la tomografia a raggi-X, ora essenziale per la verifica e lo studio approfondito delle batterie. Questa tecnologia non invasiva apre una finestra sulla struttura interna delle batterie, rivelando difetti, anomalie e potenziali aree di miglioramento.

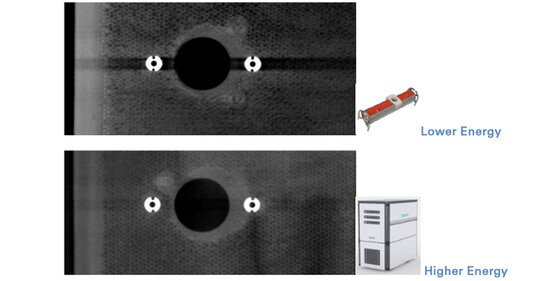

Quando si sceglie un tubo a raggi X, uno dei criteri più importanti è la larghezza di banda energetica. Attualmente all'interno del settore, la tendenza è quella di scegliere un tubo ad alta energia per ottenere una migliore penetrazione di materiali ad alto assorbimento e pareti con spessori maggiori.
Il settore dei laboratori conto terzi (LCT) è in rapida trasformazione, con sfide e opportunità emergenti che ridefiniscono costantemente il panorama competitivo. Per mantenere un vantaggio strategico e prosperare in questo ambiente dinamico, gli LCT devono abbracciare tecnologie innovative e all'avanguardia. Tra queste, la tomografia computerizzata industriale (CT) si distingue come strumento rivoluzionario, capace di offrire un significativo valore aggiunto e differenziazione sul mercato.
Nuovo impianto Tomografico ad alta potenza 450KV per controllo di componenti massivi ad alta risoluzione. Con software scatterfix 2.0, per eliminazione di artefatti per una migliore qualità dell'immagine.
La tecnologia di produzione additiva, nota anche come “Stampa 3D”, è il processo di unione di materiali per creare oggetti da dati CAD (Computer Aided Design), solitamente strato su strato.
Sono attualmente e comunemente conosciute, sono indicate promettenti come un nuovo modo per trasformare la produzione tradizionale, poiché questa nuova tecnica può produrre geometrie altamente complesse e parti personalizzate, direttamente dal modello di progettazione del componente con strumenti poco invasivi come potrebbe essere una fonderia.
L'industria automotive e aerospaziale stanno già adottando questo concetto.

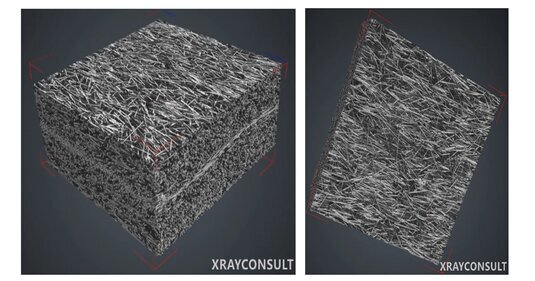

I compositi polimerici realizzati in fibra di vetro o di carbonio e resina di polipropilene sono di notevole interesse nel campo Automobilistico, Nautico e Aeronautico per la loro leggerezza, resistenza alla corrosione e alta resistenza meccanica.
