Soluzione a raggi X su misura per l'ispezione di spirale e tubi saldati longitudinali e ispezione delle saldature.  I sistemi proposti sono disponibili in molteplici configurazioni con sistemi a raggi-X da 160 kV a 450 kV, composti da sistema di movimentazione, sistema radioscopico e  imaging digitale ad alta velocità.

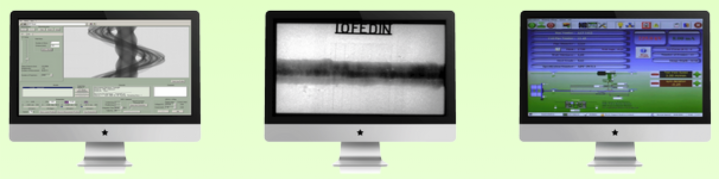

SOFTWARE IMPIANTO CONTROLLO SALDATURA

CARATTERISTICHE TECNICHE DEI COMPONENTI DEL SISTEMA

La Consolle di Comando con un ingombro estremamente limitato, si presenta di facile ed immediata lettura. Tutte le informazioni e le scelte effettuate sono indicate sia in lavoro con visualizzazione su monitor con visualizzazione per un riscontro immediato dell'operatore su un modulo di lettura di visione grafica digitale. Un sistema di registrazione può sia eseguire immagini singole e multiple che registrazione video della saldatura. Le scelte vengono operate dall'operatore con dei pulsanti virtuali a sensazione per la certezza della trasmissione del comando. La concezione e la disposizione dei comandi permettono un facile accesso alle tecniche di lavoro ed una agevole manipolazione. La suddivisione funzionale degli spazi di comando e di lavoro nella consolle, permette una selezione rapida di tutti i parametri radiografici. La consolle è collegata al calcolatore posto nell'armadio di potenza attraverso un cavetto per la trasmissione delle informazioni impostate dalla consolle. Tutte le funzioni sono controllate dal calcolatore e durante tutte le fasi di lavoro l'operatore è informato dello Stato Macchina attraverso indicazioni grafiche.

INTRODUZIONE

Siamo leader nella progettazione, produzione e fornitura di sistemi a raggi-X in tempo reale chiavi in mano sia per SAW longitudinale che per tubi a spirale.

Con una grande esperienza nella integrazione dei componenti richiesti dal sistema e installazione sul campo, utilizzando i prodotti ad alta tecnologia della societaYxlon ledear di mercato.

Il sistema qui proposto può controllare tubi con saldatura longitudinale e circonferenziale a spirale, il cordone di saldatura dei tubi può essere con i seguenti intervalli:

Imaging System

Flat Panel per visione delle immagini da 14 bit o 16 bit (a seconda della configurazione)

Video Monitor

Processore Digital Image

Video Recorder / stampante

Sistema di videosorveglianza effettuato da telecamere interne al bunker.

Console di comando operatore
