APPLICAZIONI DEL CONTROLLO PALE PER TURBINA - TURBINE BLADE

Info e Note > Note Tecniche > Applicazioni
Immagine della Xrayconsult con i settori di interesse

APPLICAZIONI NELLE PALE PER TURBINA

CONTROLLO DI QUALITA' PALETTE DELLE TURBINE

Le pale della turbina sono fusioni con un alto valore aggiunto, avendo una geometria interna complessa, sono ampiamente utilizzate nei motori degli aerei, turbine a gas per la generazione di energia elettrica e per molti altri utilizzi.
Recentemente, la tomografia computerizzata (CT) è diventata uno strumento indispensabile per l'ispezione di questi componenti, già accettatà per diverse altre applicazioni industriali.
Nel controllo delle turbine si presta come soluzione tecnica ideale, viste le geometrie e le diverse camere interne che compongono questo componente.
Questa procedura rende la tomografia preferibile ad altri sistemi e dispositivi (tattile, ottico, ultrasuoni, ecc.) comunemente usati, ma non in grado di avere la capacità di misura e verifica la dove le strutture interne siano complesse senza effettuare la distruzione del campione.

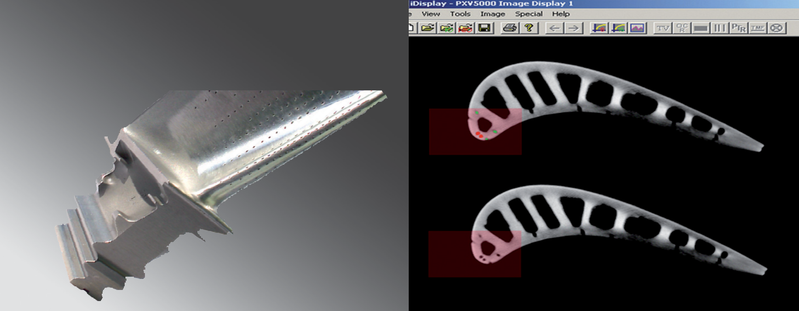

Aeronautica - pala di turbina di aereo per verifica ai raggi-X
Tomografia Industriale, pala turbina di aereo ai raggi-X
Tomografia Industriale, sezione di una pala turbina di aereo
                              Paletta per turbina di aereo               visione ai raggi-X                                          Sezione tomografica per visione
La tomografia (CT) è generalmente utilizzata per l'ispezione delle pale (blades) della turbina per il rilevamento di difetti e per determinare le precise dimensioni e caratteristiche interne, come spessore della parete, spessore delle costole e dei suoi canali di raffreddamento, il componente viene progettato in modo che possà supportare notevoli sollecitudini a sforzi e temperature elevate e si presenta con una complessa struttura interna.
La pellicola radiografica (2D) limita il suo controllo al solo controllo diffetologico e non può valutare l'interno del componente, le sezioni trasversale della paletta (slice) come visibile nell'immagine successiva.

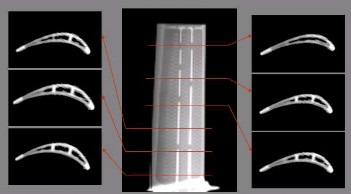

Tomografia su Pala di turbina per aviogetto vista in più angolazion
Tomografia su Paletta per aviogetto vista in più angolazioni

Le pale della turbina sono ispezionate usando impianti di Tomografia Computerizzata Industriale ad alta potenza, dato il tipo di materiale ad alta densità utilizzato (Inconel) e dalle geometrie con spessori molto spesso elevate.
Le pale della turbina devono essere prodotte con una robustezza assoluta, devono essere sottili, leggere, ma anche resistentei, con uno spessore minimo lungo l'intera struttura della lama.
Il produttore deve misurare le lame dopo la sua lavorazione per la verifica di integrità strutturale prima della consegna al costruttore delle turbine.
Ia nostra gamma di impianti tomografici possono essere configurati con tubi radiogeni fino a 600 KV, utilizzando detettori Flat panel o array lineari con un campo dinamico da 16 bit e manipolatore meccanico a 6 assi di movimento.

Per la visualizzazione di un video per la visione di una paletta, di premere su questo link (visualizzazione qualità paletta, con e senza filtro).

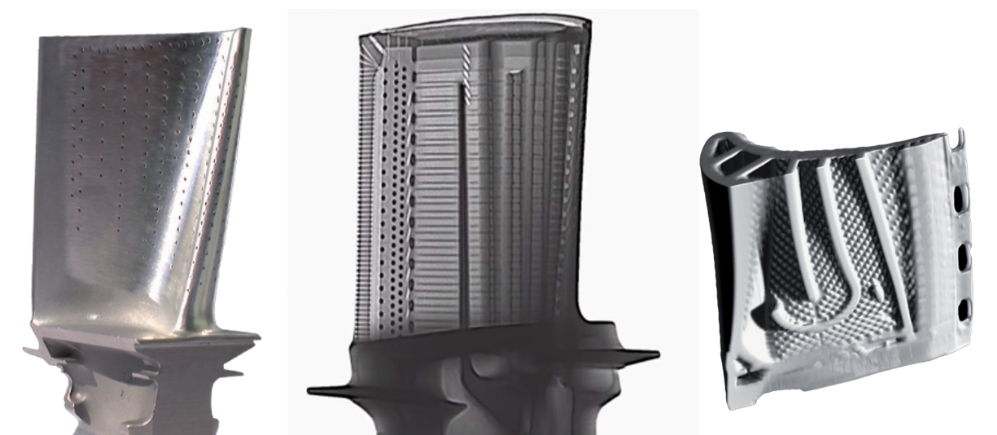

Blades turbine internal components

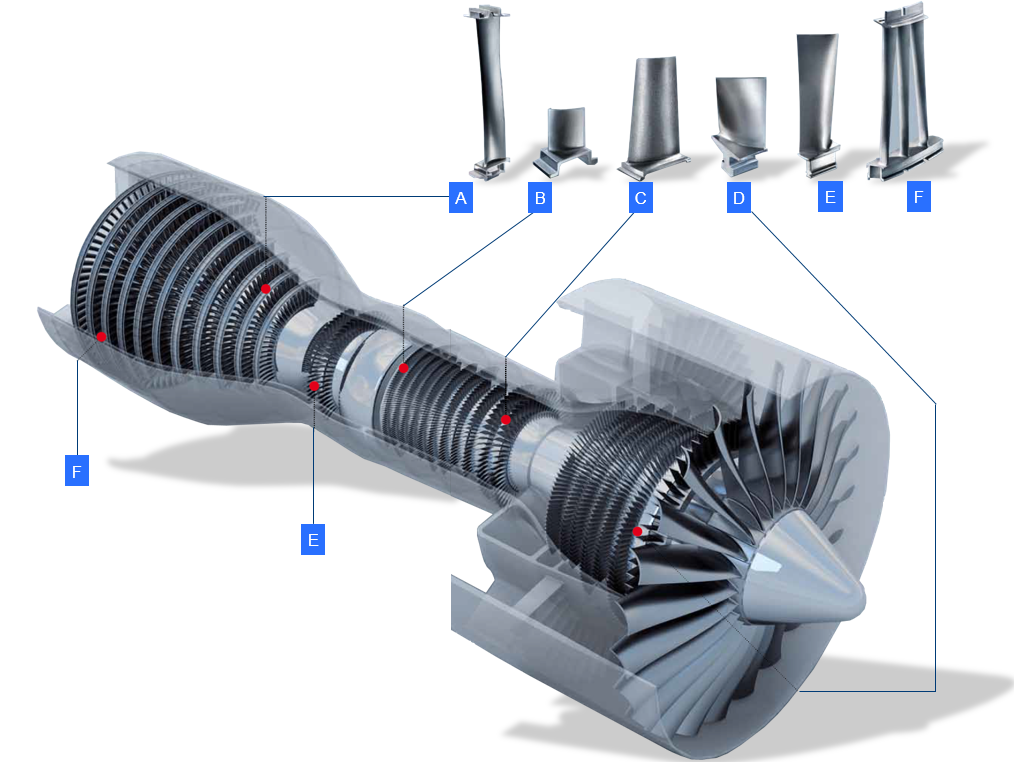

Turbina di aereo con le diverse palette che la compongono

Con il progresso dei componenti e strutture aerospaziali sempre più complesse, i materiali tradizionali non possiedono la capacità di supplire alle sollecitazioni meccaniche e ai livelli previsti per le applicazioni aerospaziali della futura generazione. Nuovi materiali vengono continuamente sviluppati per soddisfare i requisiti e le evoluzioni richieste in questo settore.
Il controllo non distruttivo (CND), con tomografia computerizzata (CT) può essere la chiave principale per dare un grosso contributo per queste applicazioni.
Queste informazioni possono consentire al progettista di determinare se il materiale, la geometria e il componente sia correttamente realizzato come indicato dai requisiti di progetto.



Video in tomografia computerizzata su paletta per turbina, con visualizzazione dell'anima interna per il suo raffreddamento.

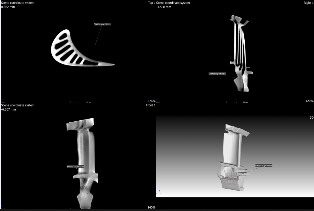

Sezione tomografia computerizzata industriale su pala per turbina
Tomografia computerizzata industriale visualizzazione
Analisi tomografica su sezione di pala per turbina

La produzione di palette per turbine è una tecnologia in evoluzione, per il futuro dei sistemi di motori aerospaziali. Le lame devono essere più leggere, ma capace di supportare temperature più elevate e tensioni maggiori rispetto al passato.
Le case produttrici stanno cercando nuovi sistemi e nuovi materiali per rispondere ai criteri sopra riportati. Alcuni stanno avanzando processi di fabbricazione di progetti esistenti nel tentativo di creare nuovi processi per i sistemi di prossima generazione.
La capacità della Tomografia computerizzata ad alta risoluzione può dare una mano, esaminando l'interno della palette, non verificabile attualmente da altri sistemi, per l'allineamento del passaggio di raffreddamento, la porosità, le inclusioni e le misure delle pareti interne. La Tomografia è in grado di fornire dati quantitativi e qualitativi dimostrando di essere utile nell'esame di qualità.

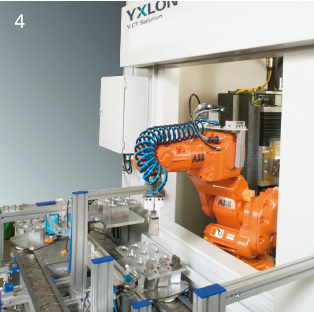

Impianto controllo Blades turbine

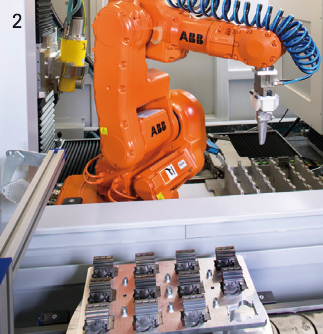

Impianto controllo Blades turbine

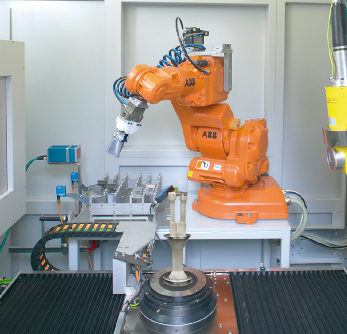

Impianto controllo Blades turbine
Immagini di robot per la movimentazione di componenti per Radiografia o Tomografia



.
-
