IQI – Indicatori di Qualità dell’Immagine
🟦 Introduzione agli IQI
La sensibilità radiografica è fondamentale nell'ambito del controllo non distruttivo e delle applicazioni di radiografia industriale.
Essa rappresenta la capacità di un'immagine radiografica di rivelare dettagli sottili o piccoli difetti all'interno di un oggetto o di un componente.
Una buona sensibilità consente di individuare difetti minuscoli, che potrebbero compromettere la sicurezza e l'affidabilità dei materiali e dei prodotti.
Per valutare la sensibilità di un sistema radiografico, vengono utilizzati gli indicatori di qualità dell'immagine (IQI) o penetrametri.
Questi oggetti sono realizzati con materiali noti e presentano difetti artificiali, come fili o fori di dimensioni specifiche.

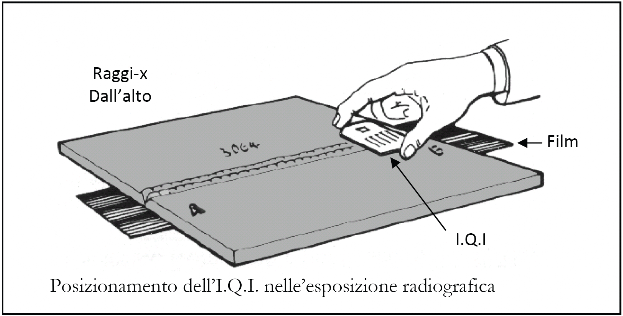

Durante un'ispezione radiografica, gli IQI vengono posizionati vicino all'oggetto da esaminare, e durante l'esposizione ai raggi-X, assorbono e trasmettono la radiazione in modo simile all'oggetto in esame.
Successivamente, l'immagine radiografica risultante viene valutata per determinare la capacità del sistema di rivelare e distinguere tali difetti.
I fattori principali che determinano la qualità di un'immagine radiografica sono il contrasto, il rumore e forniscono una misura della sensibilità, della risoluzione e dell’idoneità del sistema di imaging.

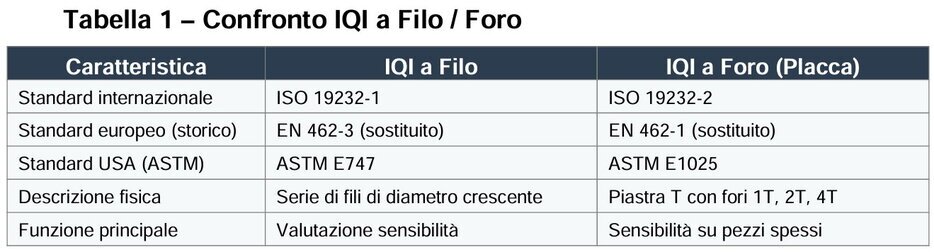

🟩 1. IQI a filo (Wire IQI)
Standard: ISO 19232-1 • EN 462-3 (storico) • ASTM E747
Gli IQI a filo sono composti da una serie di fili metallici di diametro crescente racchiusi in una striscia plastica o metallica.
Ogni filo presenta un diametro definito e standardizzato, e il filo più sottile visibile sulla radiografia indica la sensibilità raggiunta.
La sensibilità è calcolata come:
Sensibilità (%) = (diametro del filo visibile più sottile / spessore del materiale) × 100
Gli IQI a filo sono estremamente versatili e vengono impiegati nella maggior parte delle radiografie industriali a bassa o media energia.
La loro geometria lineare permette un posizionamento semplice anche su componenti complessi e su superfici non perfettamente planari.
🟨 2. IQI a foro (Hole / Plate IQI)
Standard: ISO 19232-2 • EN 462-1 (storico) • ASTM E1025
Gli IQI a foro consistono in una piastra di spessore calibrato T che contiene tre fori con diametro pari a 1T, 2T e 4T.
Il foro più piccolo chiaramente distinguibile sulla radiografia determina il livello di qualità dell’immagine.
Questa tipologia di IQI è particolarmente utilizzata in:
- radiografie ad alta energia
- componenti di grande spessore
- geometrie molto irregolari o non uniformi
- casi in cui il contrasto radiografico intrinseco è ridotto
Per applicazioni critiche o materiali ad elevata attenuazione, gli IQI a foro offrono una valutazione più stabile rispetto ai fili.

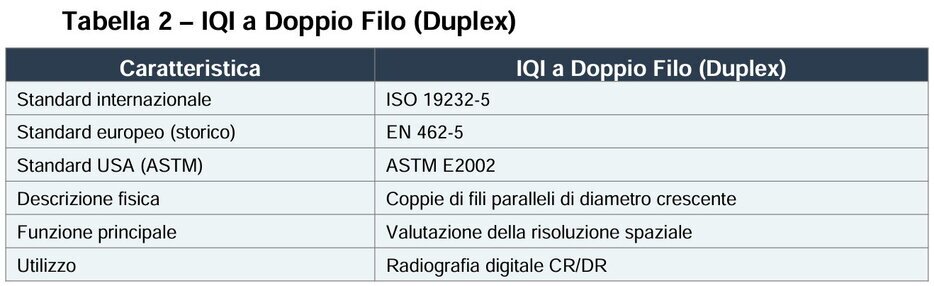

🟧 3. IQI a doppio filo (Duplex Wire IQI)
Standard: ISO 19232-5 • EN 462-5 (storico) • ASTM E2002
Gli IQI a doppio filo, detti anche Duplex, vengono utilizzati per valutare la risoluzione spaziale del sistema radiografico, non la sensibilità.
Sono composti da coppie di fili sottilissimi e paralleli: la capacità di distinguere i due fili separati consente di determinare la risoluzione reale del sistema DR o CR.
Sono fondamentali per:
- sistemi digitali (CR / DR)
- verifiche periodiche del detettore
- qualificazione delle apparecchiature ad alta risoluzione
- valutazione delle prestazioni in termini di SRa e SRb
I duplex rappresentano oggi lo standard di riferimento nella radiografia digitale.
🟪 4. Contrasto d'immagine
Il contrasto d'immagine si riferisce alla differenza di densità tra l'immagine di un dettaglio, come una scanalatura, e lo sfondo della radiografia.
Un elevato contrasto rende più evidenti le differenze di densità, facilitando la rivelazione di scanalature profonde e anche di quelle meno profonde.
Un contrasto ben calibrato è essenziale per identificare dettagli critici all'interno del materiale esaminato.
🟥 5. Definizione o nitidezza dell'immagine
La definizione o nitidezza dell'immagine riguarda la chiarezza dei dettagli.
Immagini con alta definizione mostrano bordi ben definiti e dettagli chiari, mentre un'immagine sfocata può rendere difficile la distinzione tra diversi elementi dell'oggetto.
La nitidezza dell'immagine è influenzata da diversi parametri, come le dimensioni della sorgente di irradiazione, la distanza tra la sorgente e l'oggetto, la geometria dell'oggetto stesso e altre caratteristiche del sistema di acquisizione.
🟨 6. Rumore dell'immagine
Il rumore dell'immagine rappresenta le variazioni casuali di intensità di luminosità nell'immagine radiografica.
Nelle pellicole, il rumore è principalmente dovuto alla grana del materiale fotosensibile, mentre nei sistemi di ripresa digitali è causato da disturbi dell'elettronica o da imperfezioni del sensore.
Un'elevata quantità di rumore può ridurre la chiarezza dell'immagine e interferire con la capacità di rivelare dettagli sottili.
Per ottenere un'immagine radiografica di alta qualità, è essenziale bilanciare la sensibilità, il contrasto, la definizione e il rumore.
L'utilizzo di sistemi radiografici avanzati e la corretta calibrazione degli IQI consentono di migliorare la capacità di rivelazione dei difetti e garantire un controllo non distruttivo efficace e affidabile nelle applicazioni industriali.
L'evoluzione tecnologica continua a guidare il settore verso soluzioni sempre più precise ed efficienti per la radiografia industriale e altre applicazioni critiche.
🟦 7. Conclusioni
Un corretto impiego degli IQI rappresenta un requisito indispensabile per garantire l’affidabilità del controllo radiografico.
L’utilizzo della tipologia corretta (filo, foro o duplex) deve essere scelto in funzione del materiale, dello spessore, del tipo di sorgente e, nel caso della radiografia digitale, delle prestazioni del detettore.
Nel contesto moderno, l’integrazione degli IQI tradizionali con gli IQI a doppio filo è fondamentale per ottenere una valutazione completa e conforme agli standard internazionali, assicurando qualità dell’immagine e ripetibilità del processo.

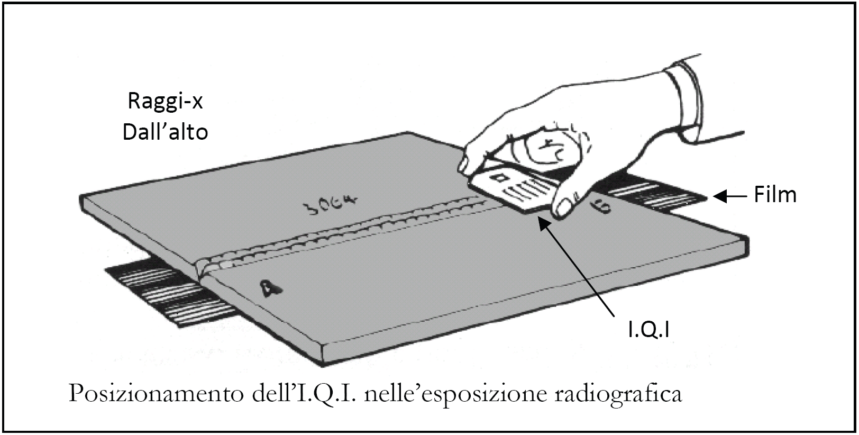

Controllo della Saldatura con IQI
