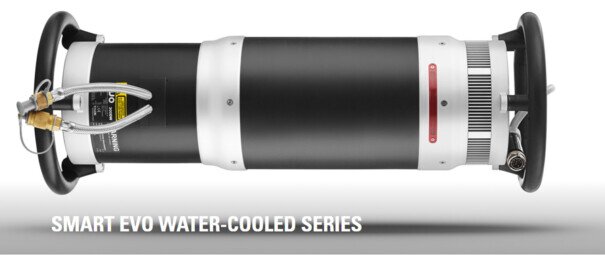

IMPIANTI RAGGI-X SERIE SMART EVO WATER COOLED
Altri settori > Raggi-X Portatili
IMPIANTI PORTATILI A RAGGI-X WATER COOLED
SISTEMI A RAGGI-X WATER COLLED CON SORGENTI AD ALTA RISOLUZIONE E PENETRAZIONE
Per il settore dei controlli non distruttivi (CND), i sistemi portatili della Yxlon è una linea di prodotti radiografici con potenza da 750 W ai 900 W in uno spettro di tensione che varia dai 20 kV ai 300 kV.I sistemi YXLON sono leggeri, di alta qualità e sono stati progettati per l'ispezione in campo flessibile, in tutti i tipi di ambienti industriali.Lavori di ispezione speciali, come in spazi ristretti o con funzionamento 24/7 a temperature estreme, possono richiedere soluzioni speciali.Il sistema di radiografia direzionale SMART EVO raffreddato ad acqua offre un funzionamento 24/7 a temperature ambiente fino a 30 ° C.Costruito per soddisfare i più elevati standard internazionali di sicurezza, ogni unità viene testata individualmente e misurata per sicurezza e precisione.I sistemi SMART EVO presentano punti focali da 1,0 mm a 3,0 mm a potenziale costante garantendo prestazioni elevate, tempi di esposizione più brevi e risultati ad alta risoluzione.la nostra ambizione era quella di creare una gamma di prodotti portatili con prestazioni ai raggi-X elevate e un'interfaccia all'avanguardia tra l'operatore e l'attrezzatura.
Video sistemi portatili a raggi-X e come potete vedere sono leggeri, di alta qualità e sono stati progettati per l'ispezione in campo flessibile, in tutti i tipi di ambienti industriali.
Video Impianti Raggi-X Portatili
- I sistemi proposti sono composti da un tubo a raggi-X Metal Ceramico ad elevata durabilità
- Capacità di alta tensione da 20 kV a 300 kV
- Punto focale ottimizzato per l'uscita grazie alla tecnologia SMART EVO
- Alimentazione di tensione stabile in grado di gestire tensioni in ingresso da 85 a 264 V
- Design robusto e di lunga durata per ambienti industriali difficili IP65
- Facile integrazione e funzionamento per prestazioni di sistema ottimizzate
Funzionalità del sistema
Il concetto di raffreddamento ibrido offre un'esposizione continua 24/7 fino a una potenza di uscita raggi X fino a 900 W, fino a + 30 ° C, rendendo la serie SMART EVO raffreddata ad acqua una scelta perfetta per l'integrazione nelle linee di prodotti con funzionamento 24/7, in spazi ristretti senza flusso d'aria libero per il raffreddamento, o in condizioni climatiche estreme dove sono richieste esposizioni a lungo termine.La serie SMART EVO WATER COLLED copre una gamma di kV da 20 kV a 300 kV con potenza raggi X da 750 W o 900 W, altamente adatta per la maggior parte delle applicazioni.L'inserto per raggi X in metallo ceramico garantisce una maggiore durata e le testate dei tubi a raggi X sono disponibili in entrambe le varianti raffreddate ad aria e acqua, supportando praticamente qualsiasi modello di utente entro un ampio intervallo di temperature.La classificazione IP65 della testata del tubo a raggi X lo protegge da polvere e acqua e lo rende una scelta affidabile anche in ambienti difficili.Progettato e costruito in Danimarca; i sistemi SMART EVO sono composti dai migliori componenti e assemblati con la massima cura - rendendoli affidabili, duraturi e con un buon investimento.Sono dotati di un tubo X-ray in metal ceramica di alta qualità e il robusto involucro in composito protegge al meglio tutte le parti vitali. I sistemi soddisfano lo standard IP65, rendendoli pienamente operativi in condizioni polverose e umide.Il design ergonomico e il peso ridotto rendono i sistemi SMART EVO facili da maneggiare e riposizionare.Un ampio intervallo di temperature da -20 ° C a + 50 ° C rende i sistemi EVO affidabili e garantiscono un funzionamento regolare anche in ambienti estremi.L'interfaccia intuitiva consente un flusso di lavoro più intelligente.
SPECIFICHE | SMART EVO 160DW | SMART EVO 200DW | SMART EVO 225D/DS W | SMART EVO 300D/DS W |
| PESO | 24 kg | 25 kg | 28 kg | 31 kg |

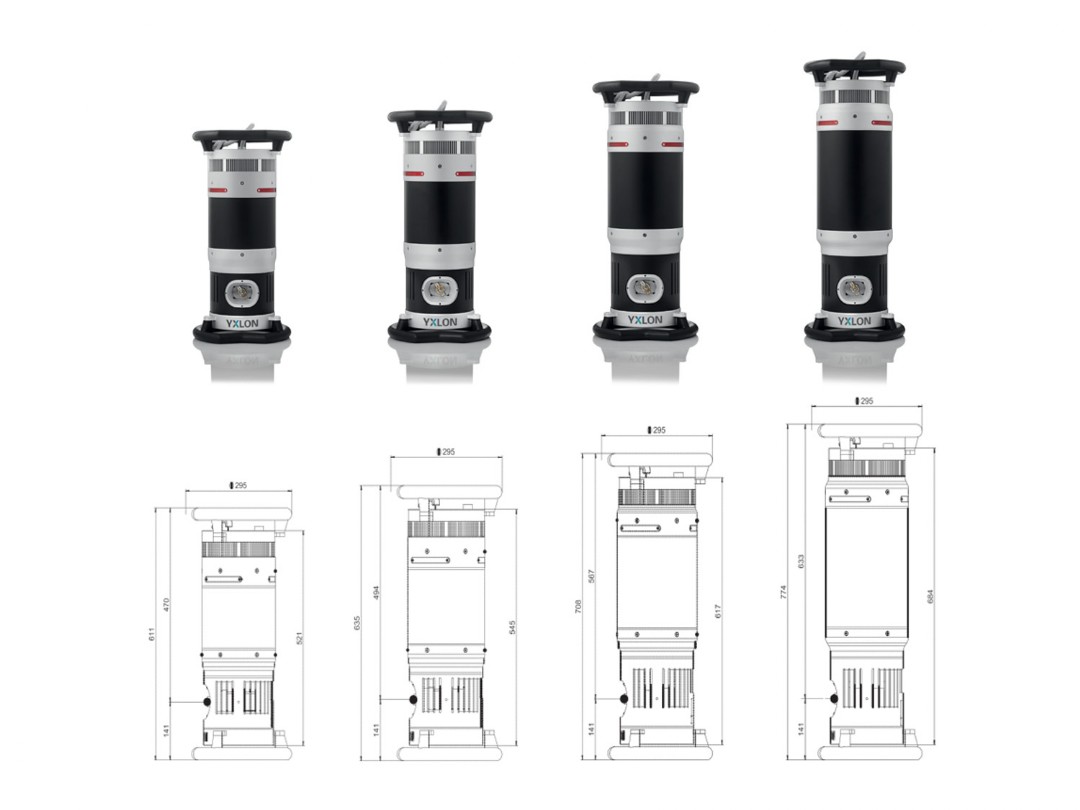

ALTEZZA | 611 mm | 635 mm | 708 mm | 774 mm |
GRANDEZZA FOCAL SPOT EN 12543 | 1,0 mm | 1,0 mm | 3,0 / 1,0 mm | 3,0 / 1,0 mm |
REGOLAZIONE ALTA TENSIONE KV | 20 - 160 kV | 30 - 200 kV | 40 - 225 kV | 50 - 300 kV |
REGOLAZIONE mA | 0,5 - 7,0 mA | 0,5 - 6,0 mA | 0,5 - 5,5 mA | 0,5 - 4,5 mA |
MAX. POTENZA RAGGI-X KW | 750 W | 750 W | 900 W | 900 W |
ANGOLO TARGET | 40°x60° | 40°x60° | 40°x60° / 30°x60° | 40°x60° / 30°x60° |
LEAKAGE RADIAZIONE | Max. 2,0 mSV/h | Max. 2,0 mSV/h | Max. 5,0 mSV/h | Max. 5,0 mSV/h |
PROTEZIONE | IP65 | IP65 | IP65 | IP65 |
RANGE DI TEMPERATURA | -20°C to +50°C | -20°C to +50°C | -20°C to +50°C | -20°C to +50°C |
CONT. ESPOSIZIONE 35°C, MAX kV, MAX. mA | Continuo | Continuo | Continuo | Continuo |
FLUSSO RAFFREDDAMENTO RICHIESTO | > 2,5 l/min | > 2,5 l/min | > 2,5 l/min | > 2,5 l/min |
MAX. TEMPERATURA INGRESSO | +40°C | +40°C | +40°C | +40°C |
.
