INDICATORI DI QUALITA' - EN 462-5

PENETRAMETRO A FILI (EN 462-5)

L'Indicatore di Qualità dell'Immagine (IQI) a doppio filo è uno strumento utilizzato per la radiografia digitale e la radioscopia. Si basa sulla norma EN 462-5 ed è progettato per valutare e misurare la sfumatura geometrica totale delle immagini radiografiche, in modo indipendente possibile dalla sensibilità d'immagine del sistema e dal suo contrasto. Tuttavia, il suo utilizzo è stato limitato dal costo di produzione relativamente elevato.

L'IQI a doppio filo è costituito da una serie di coppie di fili in materiali ad alta densità, come tungsteno e platino. Ogni coppia di fili ha un diametro (d) diverso e sono spaziati tra loro con un valore equivalente al diametro dei fili corrispondenti. La verifica della definizione totale dell'immagine radiografica avviene osservando l'immagine delle coppie di fili e individuando la prima coppia in cui i due fili si fondono, diventando indistinguibili. Il diametro (d) di questa coppia rappresenta il valore di misura dell'effettiva definizione totale dell'immagine radiografica.

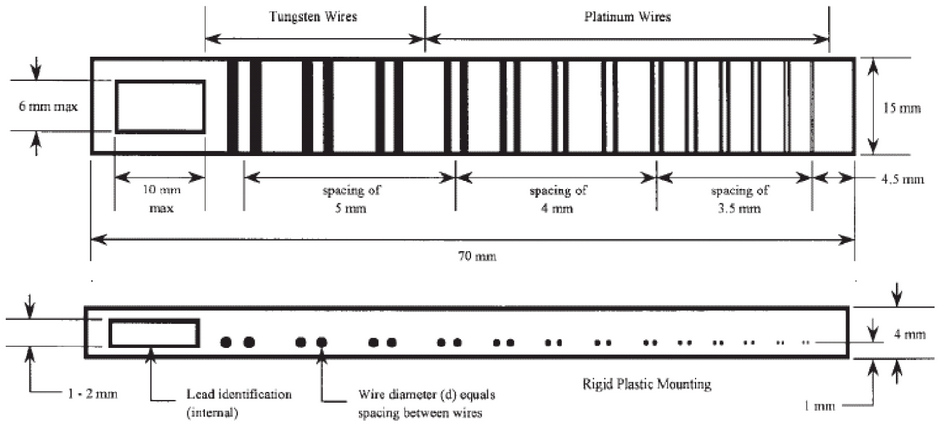

disegno dimensionale del penetrametro a coppie di fili
IQI EN 462-5 test pattern

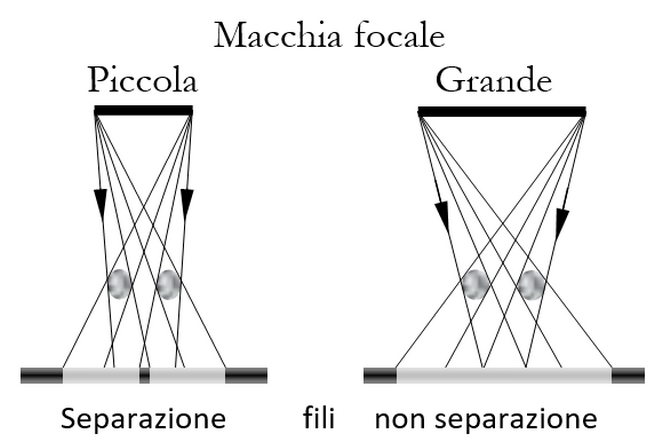

visione con macchia focale differente

Questo tipo di IQI a doppio filo trova ampio impiego nella misura della definizione totale nelle applicazioni di radioscopia in tempo reale e in tutti i processi che utilizzano immagini digitali, come la radiografia computerizzata (CR), il flat panel e altri sistemi di radiografia digitale.
L'IQI a doppio filo è particolarmente utile per stabilire e verificare le prestazioni dei sistemi di radioscopia in tempo reale, della radiografia computerizzata e di altri sistemi di radiografia digitale.
È applicabile a sistemi che utilizzano processori d'immagini radiografiche e radioscopiche con sorgenti a raggi X e gamma. Può essere utilizzato efficacemente con radiazioni di energia fino a 400 kV.
Tuttavia, è importante notare che quando le energie delle radiazioni utilizzate sono dell'ordine del megavolt, i risultati ottenuti con l'IQI a doppio filo potrebbero non essere completamente soddisfacenti.
In queste situazioni, potrebbero essere necessari altri tipi di IQI o metodi di valutazione per garantire una misura accurata della definizione dell'immagine radiografica.
Nonostante il costo di produzione elevato, l'IQI a doppio filo continua a essere uno strumento prezioso nella valutazione delle prestazioni dei sistemi di radiografia digitale e radioscopia, contribuendo a garantire immagini di alta qualità e sensibilità nella rilevazione di piccoli dettagli e difetti nei materiali e nelle saldature.

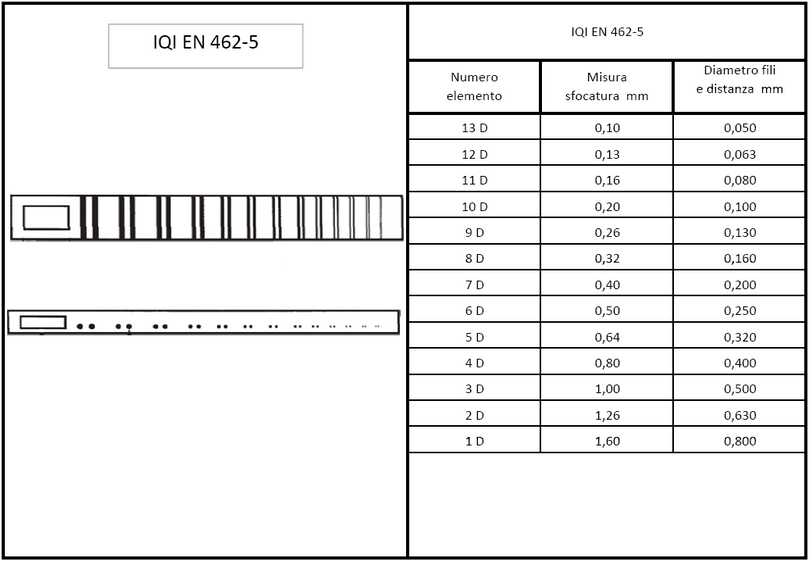

IQI EN 462-5 tabella
Tabella I.Q.I.–EN 462-5, identificazione diametro coppia fili e valore di sfocatura.
IQI EN 462-5 valori del doppio filo

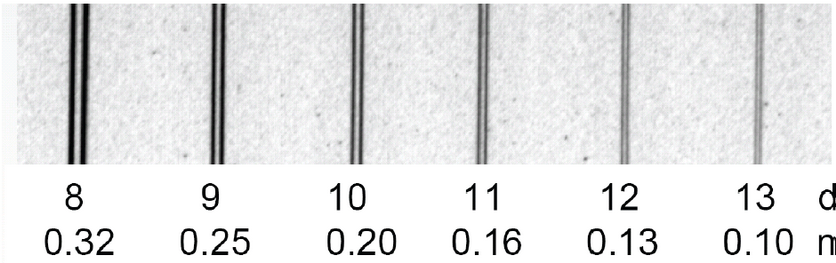

Dettaglio: Immagine digitale visione dei doppi fili

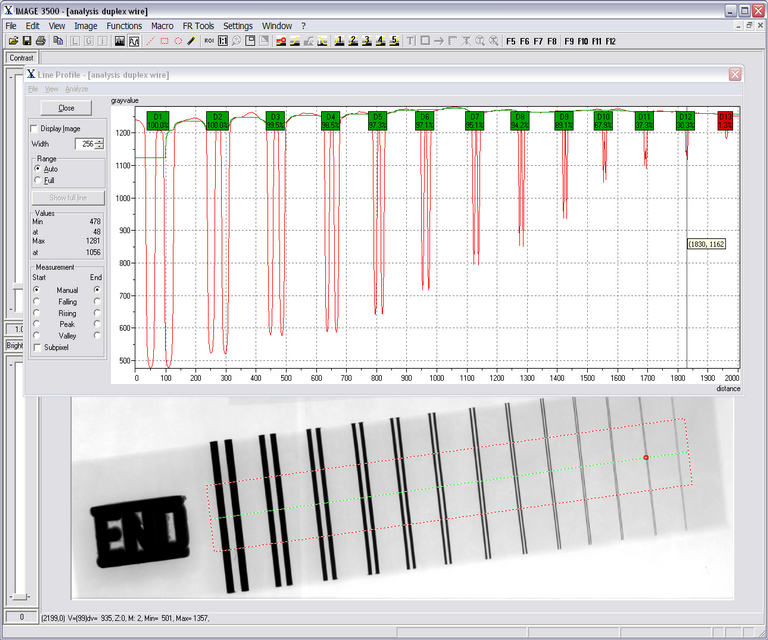

Risoluzione con test pattner a doppio filo
Acquisizione su processore d’immagini del profilo dei livelli di grigio.
-
