CABINE E IMPIANTI PER TOMOGRAFIA 3D - CT MODULAR
CND - Controlli non Distruttivi > Tomografia ad Alta Potenza > > Schede Yxlon

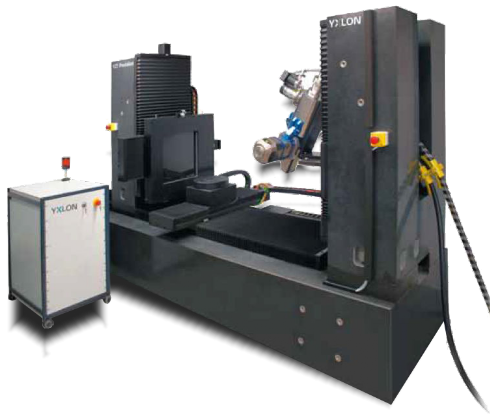

CABINA RX CT FF 85
Sistema modulare CT industriale per la più ampia gamma di
componenti per tutti i settori dell'industria
Questo impianto, completamente schermato ai raggi-X, offre la possibilità di poter installare un sistema Tomografico ad alta potenza senza l'ausilio di avere un Bunker a disposizione."Scopri la differenza della flessibilità" - il sistema CT a cone-beam a raggi modulari YXLON CT è un sistema di ispezione CT (tomografia computazionale) ad alta potenza e ad alta risoluzione per la massima gamma di applicazioni.
- Copre l'intervallo di ispezione il più ampio possibile
- Sistema personalizzato con tubi multipli e rilevatori multipli
- Modalità di ispezione speciali come la laminografia o il CT elicoidale per una migliore qualità dell'immagine e maggiore visibilità del dettaglio
- Modalità flessibile in batch perfetta per scenari di ispezione multipla
Funzionalità di sistema
Avete uno spettro di applicazioni molto diversificato? Stai cercando un sistema di ispezione CT completa per eseguire controlli a raggi X sia per piccoli che per grandi componenti?Optare per la massima flessibilità e aggiornabilità con il sistema CT Tomografia computazionale modulare. Configurare il sistema con più tubi e rilevatori multipli in base alle tue esigenze di ispezione.Questo sistema dual-detector / dual-source CT consente di testare uno spettro straordinario di elementi che vanno da:
- Misurazione di piccoli componenti elettromeccanici
- Getti piccoli o grandi
- Artefatti culturali
- Strutture composite
- Parti aggiunte
Contare l'alto potere di penetrazione del tubo ai raggi-X da 600 kV e le capacità di ingrandimento del tubo a raggi-X del microfocus.Il manipolatore di granito solido rende CT Modular molto preciso, resistente, resistente alla deformazione e indipendente dalla temperatura.CT Helical elimina la necessità di effettuare più immagini su un singolo pezzo e crea immagini migliori per parti molto elevati.La tecnica di laminagrafia mostra dettagli che non possono essere distinti in immagini radiografiche industriali 2D e si possono facilmente riprodurre piani a raggi-X non effettuabili con la CT per il grosso ingombro del componente che non può tuotare sul proprio asse.La toolbox software di YXLON riduce automaticamente gli artefatti dell'anello nelle sue scansioni CT alla fonte. Aumenta l'efficienza utilizzando la modalità batch YXLON per testare una combinazione di parti in una sola esecuzione.
Dati Tecnici | |
Attributo | Composizione |
Diametro Campione | 830 x 1250 [mm] |
Massimo Peso Campione | 100 [Kg] |
Tubo raggi-X | Y.TU450/600 mini-Focus FeinFocus® 225 kV micro-focus |
Voxel Size | sotto i ~820 [nanometri] |
Modalità Ispezione | Fan-Beam CT / Cone-Beam CT |
Manipolatore | 7 Assi con base e supporto in granito |
.
.
