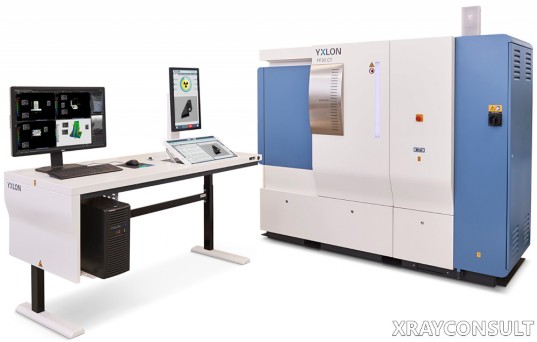

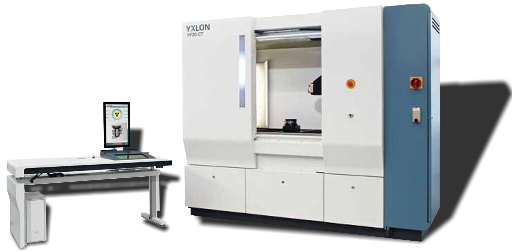

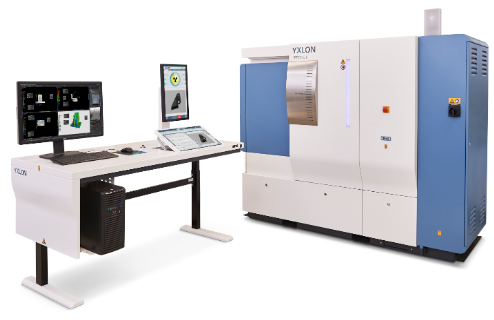

IMPIANTO RX - FF 20
Sistema CT industriale ad alta risoluzione per l'ispezione di piccole parti
Il sistema di tomografia computazionale YXLON FF20 CT è la soluzione perfetta per ottenere risultati di ispezione 3D ad altissima risoluzione.Grazie alla sua tecnologia all'avanguardia, questo sistema è ideale per una vasta gamma di applicazioni, dalla ricerca e sviluppo all'analisi dei difetti, dal monitoraggio dei processi alla metrologia CT.La FF20 CT offre la possibilità di ispezionare componenti di dimensioni ridotte, tipicamente utilizzati nell'industria elettronica e dei materiali.Con la sua elevata risoluzione e precisione, questo sistema consente di identificare anche i difetti più piccoli e le imperfezioni nel componente in esame.La FF20 CT è stata progettata tenendo conto delle esigenze specifiche di ispezione tridimensionale e offre una gamma completa di funzionalità per garantire risultati accurati e affidabili.Grazie alla sua versatilità e alle sue prestazioni avanzate, la FF20 CT rappresenta la scelta ideale per le aziende che cercano una soluzione di ispezione 3D di alta qualità.
- Visione di dettaglio 2D fino a 150 nm con il nuovo tubo a trasmissione da 190 kV raffreddato ad acqua
- Stabilità della temperatura con manipolazione a base di granito
- Funzionamento innovativo ed intuitivo dello schermo tattile per una rapida ispezione
- Flessibilità dell'applicazione utilizzando traiettorie come la scansione CT a spirale, estensione orizzontale di campo di vista, asse rotante virtuale e standard Quick / QualityScan
- Metrologia precisa MPESD = 3,9 μm + L / 75, misurata come deviazione della distanza della sfera riferita a VDI 2630-1.3
Tomografia Industriale computerizzata FF20/FF35 - Video di presentazione generale dell'impianto tomografico.
Tomografia Industriale computerizzata FF20/FF35 - Video di presentazione generale dell'impianto tomografico.
Funzionalità di sistema
Il sistema FF20 CT di tomografia computazionale ad alta risoluzione è un'imponente soluzione che offre una vasta gamma di vantaggi per l'ispezione di piccoli oggetti in diversi settori industriali.Questo sistema compatto e innovativo è progettato per garantire precisione e affidabilità nella valutazione delle caratteristiche interne di componenti come SMD, semiconduttori, sonde di nuovi materiali, microsistemi e dispositivi medici.Dotato di un tubo a raggi X a trasmissione da 190 kV, il FF20 CT offre una straordinaria visibilità dei dettagli in radioscopia fino a 150 nm.La manipolazione degli oggetti durante l'ispezione è precisa e ripetibile grazie a un concetto operativo avanzato. Il sistema dispone di un'interfaccia utente intuitiva con due schermi touchscreen che semplificano il controllo e la gestione delle funzionalità.Grazie alle caratteristiche intelligenti come "IntelliGuard" per evitare collisioni e "HeliExtend" per una scansione e una ricostruzione CT ottimizzate, il sistema FF20 CT offre una qualità dell'immagine costante e dettagliata.La flessibilità è garantita dalla possibilità di selezionare il centro di rotazione della scansione con la funzionalità "FlexCenter", consentendo una migliore visualizzazione delle aree di interesse senza la necessità di riposizionare l'oggetto.Il sistema FF20 CT offre anche un monitor di controllo del sistema per un'analisi approfondita dei parametri e dei risultati dell'ispezione.Inoltre, il monitoraggio remoto tramite il software dedicato consente di monitorare lo stato del sistema e il progresso della scansione e della ricostruzione CT da qualsiasi luogo, offrendo un'elevata comodità e un maggiore controllo del processo.Con la sua tecnologia avanzata e le sue potenti funzionalità, il sistema FF20 CT rappresenta una soluzione all'avanguardia per l'ispezione accurata e dettagliata di piccoli oggetti, fornendo dati di alta qualità per supportare il miglioramento dei processi produttivi e la garanzia della qualità.
Dati Tecnici | |
Attributo | Composizione |
Diametro Campione | 150 [mm] |
Altezza Campione | 300 [mm] |
Peso Massimo Campione | 20 [kg] |
Dimensione Impianto | 2400 x 950 x 2220 [mm] |
Tubo raggi-X | FeinFocus 190 kV nano focus |
Area Detettore attiva | 1024 x 1024 [px] |
Modalità CT | QuickScan®, QualityScan, Cone beam CT, Helical CT, virtual axis, FoV extension, Volume Crop |
Manipolatore | granite based, active air damping, 6 axis, wide FDD range |
