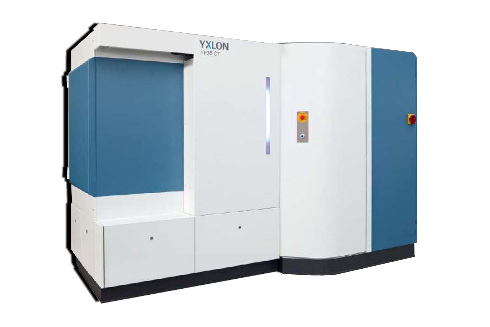

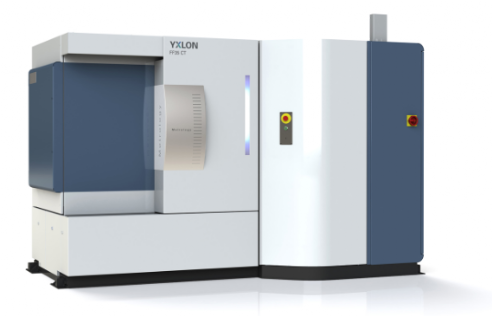

IMPIANTO RX - FF 35
Sistema CT industriale ad alta risoluzione per ispezione delle parti piccole / medie
Il sistema di tomografia computazionale YXLON FF35 CT è progettato per ottenere risultati di ispezione estremamente precisi per un'ampia gamma di applicazioni.Disponibile in una configurazione singola o a due tubi, è perfetto per ispezioni di parti di piccole e medie dimensioni nei settori dell'automotive, dell'elettronica, dell'aviazione e della scienza dei materiali.

- Configurazione singola o doppio tubo radiogeno per la massima versatilità
- Visione di dettaglio 2D fino a 150 nm con il nuovo tubo a trasmissione da 190 kV raffreddato ad acqua
- Stabilità di temperatura con manipolazione a base di granito
- Funzionamento innovativo ed intuitivo dello schermo tattile per una rapida ispezione
- Flessibilità dell'applicazione utilizzando traiettorie come la scansione CT a spirale, estensione orizzontale di campo di vista, asse rotante virtuale e standard Quick / QualityScan
- Metrologia precisa MPESD = 8 μm + L / 75, misurata come deviazione della distanza della sfera riferita a VDI 2630-1.3
Tomografia Industriale computerizzata FF20/FF35 - Video di presentazione generale dell'impianto tomografico.
Tomografia Industriale computerizzata FF20/FF35 - Video di presentazione generale dell'impianto tomografico.
Tomografia Industriale computerizzata FF20/FF35 - Anticollissione visione e impostazione parametri, verifica effettuato su una scheda elettronica.
Tomografia Industriale computerizzata FF20/FF35 - Anticollissione visione e impostazione parametri, verifica effettuato su una scheda elettronica.
Funzionalità di sistema
Il FF35 CT è un sistema compatto compatto di tomografia compatta e ad alta risoluzione ideali per l'ispezione di componenti di piccole e medie dimensioni come:
- Componenti elettronici come SMD
- Semiconduttore
- Sonde di nuovi materiali (ad esempio metallo, plastica, CFRP)
- Microsistemi, MEMS, MOEMS
- Dispositivi medici come ago cavo
- Piccole parti metalliche, ad esempio stampi ad iniezione
- Dispositivi elettronici
- Piccoli getti
Un vantaggio fondamentale della potente FF35 CT è la configurazione a doppio tubo opzionale (tubo di trasmissione nanofocale e tubo microfuoco ad alta potenza), che rende il FF35 CT estremamente versatile. Ogni tubo può essere regolato indipendentemente con un semplice tocco di un pulsante.Il controllo del sistema intuitivo è realizzato tramite due schermi touchscreen che visualizzano grafiche di facile comprensione.Funzionalità intelligente supporta l'utente: ad esempio, 'IntelliGuard' evita la collisione con il tubo e il rivelatore a raggi X determinando automaticamente la forma esterna dell'elemento di ispezione durante una rotazione a 360 °.Le traiettorie CT come "HeliExtend" (metodo di scansione e ricostruzione CT Helical) forniscono costantemente una buona qualità dell'immagine dall'alto verso il basso e catturano esemplari allungati con un'elevata scansione di ingrandimento.La possibilità di selezionare il proprio centro di rotazione della scansione con la 'rotazione dell'asse virtuale' (FlexCenter) offre notevoli comfort e risparmia tempo.L'elemento ispezionato non deve essere riposizionato se le aree interessate non rientrano nel centro fisico di rotazione degli interessi.Un monitor di salute di sistema fornisce informazioni su vari parametri. I risultati sono consolidati e visualizzati in una rappresentazione a "semaforo".Inoltre, è possibile accedere allo stato di salute del sistema e al funzionamento progressivo della CT (e della ricostruzione) dal proprio ufficio tramite il nostro software di monitoraggio remoto.
Dati Tecnici | |
Attributo | Composizione |
Diametro Campione | 300 [mm] |
Altezza Campione | 500 [mm] |
Peso Massimo Campione | 30 [kg] |
Dimensione Impianto | 2990 x 1550 x 2220 [mm] |
Tubo raggi-X | FeinFocus 190 kV nano focus e/o FeinFocus 225 kV micro focus |
Modalità CT | QuickScan®, QualityScan, Cone beam CT, Helical CT, virtual axis, FoV extension, Volume Crop |
Manipolatore | granite based, active air damping, 6 axis, wide FDD range |
