Impianto di Radioscopia serie UNS
Serie UNS : Sistema Economico di Ispezione
a Raggi X per Controlli Non Distruttivi

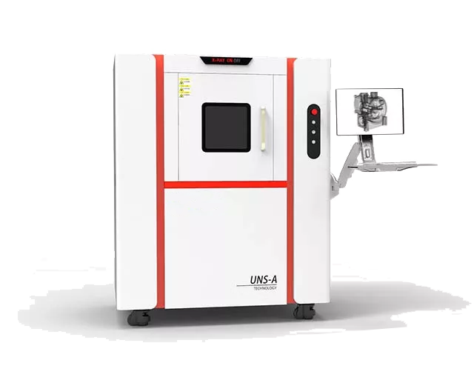

Il sistema di ispezione a raggi X UNS 160 è la soluzione economica e compatta per controlli non distruttivi (CND) di precisione su componenti a bassa densità.
Progettato per settori come elettronica, automotive e produzione di componenti in plastica e alluminio, unisce prestazioni affidabili e un design compatto, perfetto per ambienti produttivi con spazi limitati.
Grazie al tubo a raggi X da 160kV e al detector digitale ad alta sensibilità, garantisce immagini di qualità per l'identificazione di difetti interni, misurazioni dimensionali e analisi di assemblaggi complessi.
Con un'interfaccia intuitiva e software avanzato, offre operatività semplice e risultati consistenti, mantenendo la piena conformità alle normative UE sulla sicurezza.
La soluzione ideale per chi cerca un sistema economico senza compromessi sulla qualità.
.
Punti di Forza Sistema
UNS 160
- Tubo a raggi X economico da 160kV: Fonte compatta ed efficiente, ottimizzata per l'ispezione di materiali a bassa densità come plastica, alluminio ed elettronica.
- Risoluzione spaziale fino a 100μm: Precisione adeguata per identificare difetti e imperfezioni in componenti di piccole dimensioni.
- Design compatto per spazi ridotti: Ideale per laboratori e linee di produzione con limitazioni di spazio.
- Software di analisi immagini intuitivo: Interfaccia user-friendly con strumenti base per misurazioni e report.
- Doppio sistema di visualizzazione: Observazione diretta (ottica) e digitale per flessibilità operativa.
- Modalità di ispezione 2D: Radiografie di qualità per analisi rapide ed economiche.
- Sicurezza conforme alle direttive UE: Protezione integrale per operatore e ambiente, a norma con le direttive europee.
Download Cataloghi
Sistema UNS: Soluzione Economica per CND su Materiali a Bassa Densità
Il controllo qualità non distruttivo (CND) è essenziale in molti settori industriali, soprattutto per chi lavora con materiali a bassa densità come plastica, alluminio e componenti elettronici.
Il sistema UNS rappresenta una soluzione economica ma efficace, progettata per offrire prestazioni sufficienti senza costi eccessivi.
Tecnologia e Prestazioni
Il sistema utilizza un tubo a raggi X compatto da 160kV, combinato con un detector digitale di buona sensibilità.
Questa configurazione consente di ottenere immagini radiografiche con risoluzione fino a 100μm, adeguata per ispezionare componenti come circuiti stampati, saldature, fusioni in alluminio e materiali plastici.
La tecnologia mini-focus assicura una buona nitidezza, sufficiente per identificare porosità, cricche o inclusioni in materiali a bassa densità.
Design Compatto e Integrazione
Il punto di forza del sistema UNS 160 è la sua compattezza e economicità. Progettato per ambienti con budget e spazi limitati, il sistema può essere installato facilmente in laboratori piccoli o linee di produzione senza necessità di grandi investimenti infrastrutturali.
Il design semplice e l'interfaccia intuitiva riducono i tempi di formazione, rendendo il sistema accessibile anche per operatori non esperti.
Software e Usabilità
Il software incluso è intuitivo e funzionale, con strumenti base per l'acquisizione, l'elaborazione e la generazione di report. La doppia modalità di visualizzazione (osservazione diretta e digitale) offre flessibilità, permettendo ispezioni rapide o analisi più dettagliate su monitor.
Pur non avendo funzionalità avanzate come la CT 3D, il sistema è più che sufficiente per applicazioni standard.
Sicurezza e Conformità
Nonostante il prezzo contenuto, il sistema non sacrifica la sicurezza. Il contenitore a protezione integrale scherma le radiazioni in modo efficace, garantendo la protezione dell'operatore.
La conformità alle direttive UE assicura che il sistema soddisfi i requisiti normativi di base per l'uso in Europa.
Applicazioni Principali
Il sistema UNS 160 è adatto per:
- Elettronica: Ispezione di base di PCBA, saldature e componenti.
- Plastiche e compositi: Identificazione di difetti superficiali e interni.
- Fusioni in alluminio: Controllo di porosità e cricche in piccoli getti.
- Automotive: Analisi economica di componenti non critici.
Conclusioni
Perché Scegliere l’UNS 160?
Il sistema UNS 160 è la scelta ideale per chi cerca una soluzione economica per controlli non distruttivi di base.
Offre un buon compromesso tra prezzo, prestazioni e sicurezza, ed è perfetto per piccole imprese, laboratori con budget limitati o applicazioni dove non sono richieste altissime precisioni.
