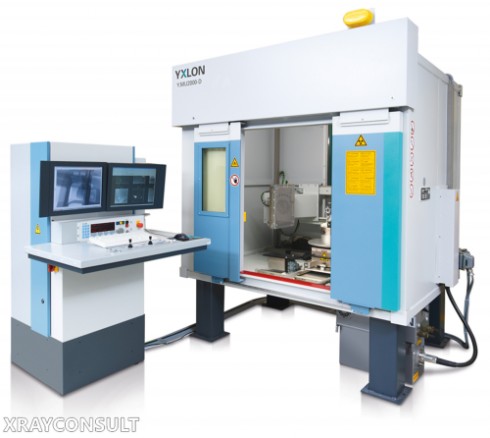

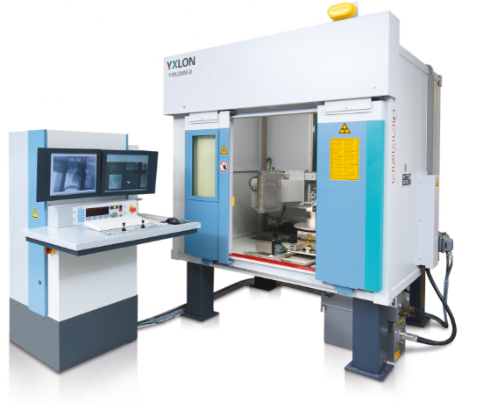

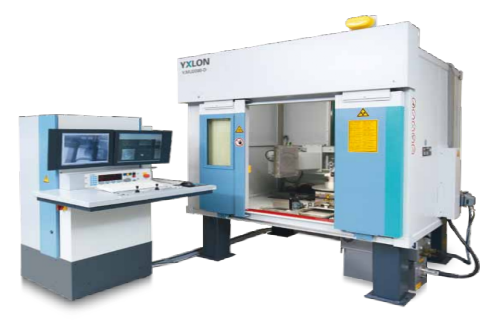

IMPIANTO RX - MU 2000-D
Sistemi a raggi-X industriale per l'ispezione radioscopica
YXLON MU2000-D è un robusto e affidabile sistema di ispezione a raggi-X (Radioscopia 2D) e CT (Tomografia 3D) per varie applicazioni in fonderie, R&D, laboratori, università e istituti di ricerca. Il sistema offre una qualità d'immagine brillante con un rivelatore digitale a schermo piatto e sistema di radioscopia altamente dinamico.
- Sistema di ispezione digitale con flat panel, robusto e affidabile.
- Qualità dell'immagine brillante con alto contrasto per controlli di qualità a spot e ispezione di serie.
- Tomografia computazionale veloce (CT) con controllo automatico di serie (opzionale).
- Ergonomia ricercata per un più facile utilizzo.
- Configurazione su misura per ruote in lega e pneumatici.
- Conformità agli standard ASTM e ai requisiti di ispezione specifici dei maggiori costruttori di automobili.
Funzionalità di sistema
La MU2000-D è un'ottima soluzione per le fonderie, dalle attività di ispezione (Radioscopia) di grande produzione, a singoli pezzi con quantità limitata alla ricerca e sviluppo.Dalle grandi società multinazionali alle fonderie di piccole/medie dimensioni e ai costruttori di automobili a livello mondiale, si affidano per le loro ispezioni a questo robusto sistema.MU2000-D ti aiuta a individuare difetti di fusione in articoli come:
- Getti in alluminio (blocchi motore, cilindri, teste cilindri, pistoni, braccioli).
- Lame per turbine di aereo o energia.
- Ruote in lega e pneumatici.
- Materiali rinforzati con fibra.
- Ceramica.
- Materiali stampati in 3D.
L'eccellente qualità dell'immagine del sistema MU2000-D è basata sull'interazione del gruppo di rilevatori a schermo piatto digitale (Flat panel) con il nostro software YXLON HDR-Inspect.La tecnologia HDR (High Dynamic Radioscopy) offre un rilevamento di dettagli eccezionali, anche se varia lo spessore del materiale e aiuta a determinare visivamente la profondità dei difetti nelle fusione.Grazie all'interfaccia utente intuitiva, il sistema MU2000-D è facile da usare, anche per coloro che non hanno nessuna conoscenza specialisticca. Lo stesso vale per l'opzione CT.La nostra stazione di analisi CT è dotata di software leader del settore, VGStudio della Volume Graphics. Puoi contare su informazioni dettagliate dei difetti sulle fusione grazie alla ricostruzione 3D della scansione Tomografica. È possibile aggiornare il tuo MU2000 con l'opzione HDR e CT e trarne vantaggio dalle sue funzioni estese.MU2000-D è pronto per il futuro. La sua interfaccia genera i dati da utilizzare in campo e nella ricerca di miglioramento del manufatto. Al fine di garantire una qualità accettabile nelle ispezione dei componenti critici di sicurezza, il MU2000-D è conforme agli standard industriali attuali come l'ASTM e ai requisiti specifici dei costruttori di automobili.
Dati Tecnici | ||
Attributo | Composizione (standard 225 kV) | Composizione (XL 225 kV) |
Peso Massimo Campione | 60 [kg] (opt. 200 kg) | 60 [kg] (opt. 200 kg) |
Dimensione Impianto | 2250 x 1850 x 2750 [mm] | 2700 x 2100 x 3350 [mm] |
Peso Impianto | ~ 6,5 [t] | ~ 10 [t] |
Dimensione Ispezione DR (2D) Diam. x Altez. | 600 x 900 [mm] | 800 x 1500 [mm] |
Dimensione Ispezione CT (3D) Diam. x Altez. | ~170 x 150 [mm] | ~180 x 160 [mm] |
Distanza Focus-Detettore (FDD) | 695 - 995 [mm] | 945 - 1245 [mm] |
Tubo raggi-X | 160 - 450 [kV] | 160 - 450 [kV] |
Area Detettore attiva | 1024 x 1024 [px] | 1024 x 1024 [px] |
.
